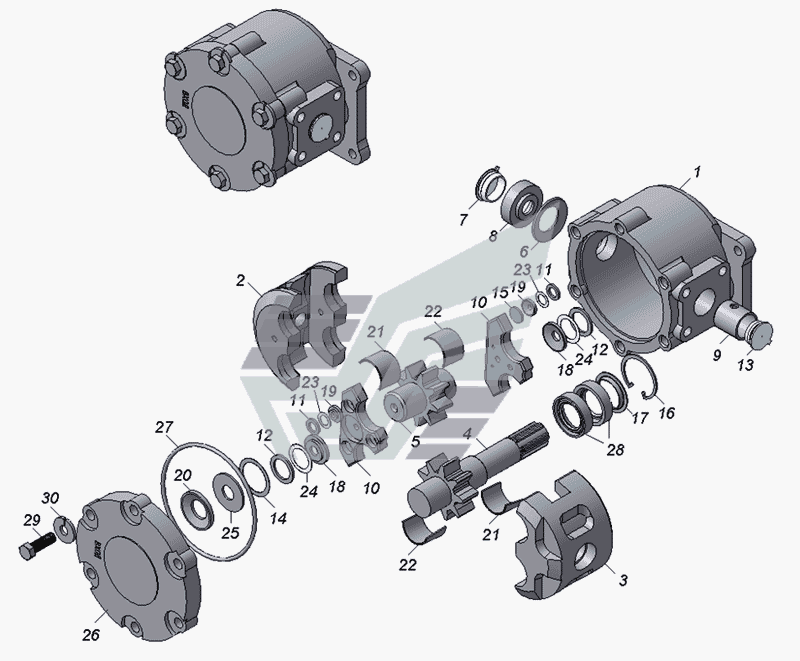

ГМШ 32-3-Л-00 Гидромотор шестеренный
100%
Название детали
Корпус
Заводской номер
НШ 32-3-Л-01
Количество на модель
1
№
1
Название детали
Обойма поджимная
Заводской номер
НШ 32А-3-02
Количество на модель
1
№
2
Название детали
Обойма подшипниковая
Заводской номер
НШ 32А-3-03
Количество на модель
1
№
3
Название детали
Шестерня ведущая
Заводской номер
НШ 32-3-04
Количество на модель
1
№
4
Название детали
Шестерня ведомая
Заводской номер
НШ 32-3-05
Количество на модель
1
№
5
Название детали
Пластина опорная
Заводской номер
НШ 32-3-06
Количество на модель
1
№
6
Название детали
Пробка
Заводской номер
НШ 32-3-07
Количество на модель
1
№
7
Название детали
Манжета радиального уплотнения
Заводской номер
НШ 32-3-08
Количество на модель
1
№
8
Название детали
Втулка центрирующая
Заводской номер
НШ 32-4-09
Количество на модель
1
№
9
Название детали
Платик
Заводской номер
НШ 50-3-07
Количество на модель
2
№
10
Название детали
Кольцо предохранительное
Заводской номер
НШ 50-2-25
Количество на модель
6
№
11
Название детали
Кольцо предохранительное
Заводской номер
НШ 50-2-24
Количество на модель
2
№
12
Название детали
Пробка
Заводской номер
НШ 32-2-08
Количество на модель
1
№
13
Название детали
Кольцо предохранительное
Заводской номер
НШ 50-2-14
Количество на модель
1
№
14
Название детали
Пластина
Заводской номер
НШ 50-2-16
Количество на модель
2
№
15
Название детали
Кольцо пружинное упорное
Заводской номер
НШ 32У-0303028Г
Количество на модель
1
№
16
Название детали
Кольцо опорное
Заводской номер
НШ 32Э-08Л
Количество на модель
1
№
17
Название детали
Манжета торцового уплотнения
Заводской номер
НШ 50-2-22
Количество на модель
2
№
18
Название детали
Манжета торцового уплотнения
Заводской номер
НШ 50-2-23
Количество на модель
6
№
19
Название детали
Манжета
Заводской номер
5ОК-13
Количество на модель
1
№
20
Название детали
Вкладыш левый
Заводской номер
НШ 50-4-04А
Количество на модель
2
№
21
Название детали
Вкладыш правый
Заводской номер
НШ 50-4-06
Количество на модель
2
№
22
Название детали
Прокладка предохранительная
Заводской номер
НШ 50-4-10
Количество на модель
6
№
23
Название детали
Прокладка предохранительная
Заводской номер
НШ 50-4-10-03
Количество на модель
2
№
24
Название детали
Прокладка предохранительная
Заводской номер
НШ 50-4-10-04
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
ГМШ 32-3-01
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
112-118-36-2-2
Количество на модель
1
№
27
Название детали
Манжета 12х25х42-1 ГОСТ 8752-79
Заводской номер
Манжета 12х25х42-1
Количество на модель
2
№
28
Название детали
Болт М10-6gх30.66.05 ГОСТ 7796-70
Заводской номер
Болт М10-6gх30.66.05
Количество на модель
6
№
29
Название детали
Шайба 10Т65Г05 ГОСТ 6402-76
Заводской номер
Шайба 10Т65Г05
Количество на модель
6
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус | НШ 32-3-Л-01 | 1 | 1 | 1 | |||
| 2 | Обойма поджимная | НШ 32А-3-02 | 1 | 1 | 2 | |||
| 3 | Обойма подшипниковая | НШ 32А-3-03 | 1 | 1 | 3 | |||
| 4 | Шестерня ведущая | НШ 32-3-04 | 1 | 1 | 4 | |||
| 5 | Шестерня ведомая | НШ 32-3-05 | 1 | 1 | 5 | |||
| 6 | Пластина опорная | НШ 32-3-06 | 1 | 1 | 6 | |||
| 7 | Пробка | НШ 32-3-07 | 1 | 1 | 7 | |||
| 8 | Манжета радиального уплотнения | НШ 32-3-08 | 1 | 1 | 8 | |||
| 9 | Втулка центрирующая | НШ 32-4-09 | 1 | 1 | 9 | |||
| 10 | Платик | НШ 50-3-07 | 2 | 2 | 10 | |||
| 11 | Кольцо предохранительное | НШ 50-2-25 | 6 | 6 | 11 | |||
| 12 | Кольцо предохранительное | НШ 50-2-24 | 2 | 2 | 12 | |||
| 13 | Пробка | НШ 32-2-08 | 1 | 1 | 13 | |||
| 14 | Кольцо предохранительное | НШ 50-2-14 | 1 | 1 | 14 | |||
| 15 | Пластина | НШ 50-2-16 | 2 | 2 | 15 | |||
| 16 | Кольцо пружинное упорное | НШ 32У-0303028Г | 1 | 1 | 16 | |||
| 17 | Кольцо опорное | НШ 32Э-08Л | 1 | 1 | 17 | |||
| 18 | Манжета торцового уплотнения | НШ 50-2-22 | 2 | 2 | 18 | |||
| 19 | Манжета торцового уплотнения | НШ 50-2-23 | 6 | 6 | 19 | |||
| 20 | Манжета | 5ОК-13 | 1 | 1 | 20 | |||
| 21 | Вкладыш левый | НШ 50-4-04А | 2 | 2 | 21 | |||
| 22 | Вкладыш правый | НШ 50-4-06 | 2 | 2 | 22 | |||
| 23 | Прокладка предохранительная | НШ 50-4-10 | 6 | 6 | 23 | |||
| 24 | Прокладка предохранительная | НШ 50-4-10-03 | 2 | 2 | 24 | |||
| 25 | Прокладка предохранительная | НШ 50-4-10-04 | 1 | 1 | 25 | |||
| 26 | Крышка | ГМШ 32-3-01 | 1 | 1 | 26 | |||
| 27 | Кольцо | 112-118-36-2-2 | 1 | 1 | 27 | |||
| 28 | Манжета 12х25х42-1 ГОСТ 8752-79 | Манжета 12х25х42-1 | 2 | 2 | 28 | |||
| 29 | Болт М10-6gх30.66.05 ГОСТ 7796-70 | Болт М10-6gх30.66.05 | 6 | 6 | 29 | |||
| 30 | Шайба 10Т65Г05 ГОСТ 6402-76 | Шайба 10Т65Г05 | 6 | 6 | 30 |
