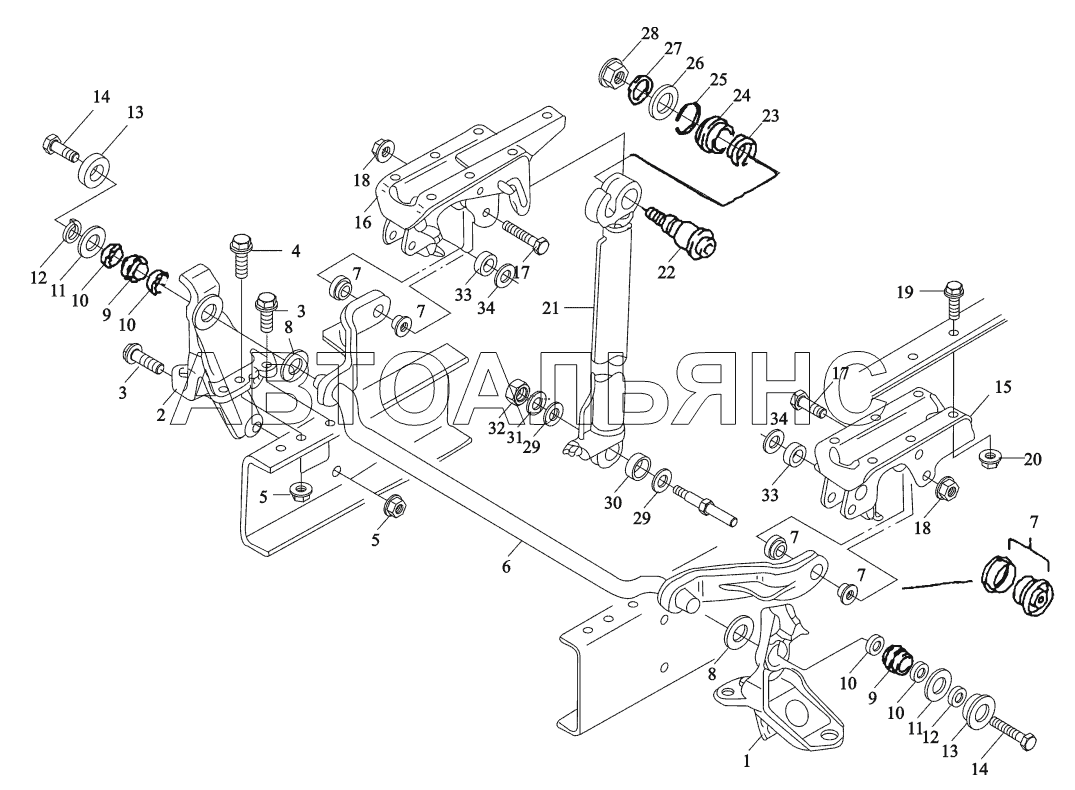

CAB TILTING MECHANISM L.H. DRIVE VEHICLE
100%
Название детали
Bracket left
Заводской номер
81.41720.0091
Количество на модель
1
№
1
Название детали
Bracket left
Заводской номер
DZ1640430050
Количество на модель
1
№
1
Название детали
Bracket left
Заводской номер
DZ1640430010
Количество на модель
1
№
1
Название детали
Bracket right
Заводской номер
DZ1640430020
Количество на модель
1
№
2
Название детали
Bracket right
Заводской номер
DZ1640430060
Количество на модель
1
№
2
Название детали
Bracket right
Заводской номер
81.41720.0090
Количество на модель
1
№
2
Название детали
Болт М14х40
Заводской номер
06.02813.4913
Количество на модель
6
№
3
Название детали
Болт М14х55
Заводской номер
06.02813.4915
Количество на модель
4
№
4
Название детали
Гайка М14х1,5-10-МАN183-В1
Заводской номер
06.11251.2005
Количество на модель
10
№
5
Название детали
Locating arm assembly
Заводской номер
DZ13241430080
Количество на модель
1
№
6
Название детали
Rubber pad plastic/steel
Заводской номер
81.96210.6061
Количество на модель
2
№
7
Название детали
Пробка
Заводской номер
81.90713.0909
Количество на модель
2
№
8
Название детали
Шайба 33х65х6-SТ/GI
Заводской номер
06.36950.0510
Количество на модель
2
№
9
Название детали
Подшипник
Заводской номер
81.96503.0129
Количество на модель
4
№
10
Название детали
Шайба 35,5х47х5-РUR
Заводской номер
81.96101.0638
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
81.96210.0407
Количество на модель
2
№
12
Название детали
Шайба 32х70х4-РАF
Заводской номер
06.15013.0415
Количество на модель
2
№
13
Название детали
Cylinder crew
Заводской номер
Q218B1430
Количество на модель
2
№
14
Название детали
Болт М14х30
Заводской номер
81.41720.5341
Количество на модель
1
№
15
Название детали
Кронштейн левый в сборе
Заводской номер
81.41720.5340
Количество на модель
1
№
16
Название детали
Кронштейн правый в сборе
Заводской номер
06.01499.0150
Количество на модель
2
№
17
Название детали
Гайка
Заводской номер
06.11241.0117
Количество на модель
2
№
18
Название детали
Гайка АМ16х1,5-10-А3С
Заводской номер
06.01739.0054
Количество на модель
11
№
19
Название детали
Гайка
Заводской номер
06.11222.6507
Количество на модель
14
№
20
Название детали
Hydraulic cylinder
Заводской номер
DZ93259820132
Количество на модель
1
№
21
Название детали
Hydraulic cylinder
Заводской номер
SZ182000788
Количество на модель
1
№
21
Название детали
Hydraulic cylinder
Заводской номер
DZ93259820131
Количество на модель
1
№
21
Название детали
Hydraulic cylinder
Заводской номер
DZ93259820133
Количество на модель
1
№
21
Название детали
Hydraulic cylinder
Заводской номер
DZ93259820160
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
81.91020.0734
Количество на модель
1
№
22
Название детали
Пружина 1,6х32,4х25-Х12СRNI177К
Заводской номер
81.97602.0764
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
81.41723.0064
Количество на модель
1
№
24
Название детали
Шайба-фиксатор А23,2х1,25
Заводской номер
81.90820.0500
Количество на модель
1
№
25
Название детали
Шайба 25х38х3-РЕ
Заводской номер
81.90713.0697
Количество на модель
1
№
26
Название детали
Шайба 16,2х36х4-SТ2К32-А4С
Заводской номер
81.90713.0696
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
81.90712.0983
Количество на модель
2
№
29
Название детали
Шайба уплотнительная 29,5х40х7-РUR
Заводской номер
81.96502.0867
Количество на модель
2
№
30
Название детали
Шайба 18,2х44х3-SТ50-2-А3С
Заводской номер
81.90713.0695
Количество на модель
1
№
31
Название детали
Гайка АМ18х2-10-МАN183-В1
Заводской номер
06.11241.0321
Количество на модель
1
№
32
Название детали
Шайба 20х40х20
Заводской номер
81.95801.0114
Количество на модель
2
№
33
Название детали
Шайба 20х1,20-ZNРНR5F
Заводской номер
06.29010.0117
Количество на модель
2
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Bracket left | 81.41720.0091 | 1 | 1 | 1 | |||
| 1 | Bracket left | DZ1640430050 | 1 | 1 | 1 | |||
| 1 | Bracket left | DZ1640430010 | 1 | 1 | 1 | |||
| 2 | Bracket right | DZ1640430020 | 1 | 1 | 2 | |||
| 2 | Bracket right | DZ1640430060 | 1 | 1 | 2 | |||
| 2 | Bracket right | 81.41720.0090 | 1 | 1 | 2 | |||
| 3 | Болт М14х40 | 06.02813.4913 | 6 | 6 | 3 | |||
| 4 | Болт М14х55 | 06.02813.4915 | 4 | 4 | 4 | |||
| 5 | Гайка М14х1,5-10-МАN183-В1 | 06.11251.2005 | 10 | 10 | 5 | |||
| 6 | Locating arm assembly | DZ13241430080 | 1 | 1 | 6 | |||
| 7 | Rubber pad plastic/steel | 81.96210.6061 | 2 | 2 | 7 | |||
| 8 | Пробка | 81.90713.0909 | 2 | 2 | 8 | |||
| 9 | Шайба 33х65х6-SТ/GI | 06.36950.0510 | 2 | 2 | 9 | |||
| 10 | Подшипник | 81.96503.0129 | 4 | 4 | 10 | |||
| 11 | Шайба 35,5х47х5-РUR | 81.96101.0638 | 2 | 2 | 11 | |||
| 12 | Шайба | 81.96210.0407 | 2 | 2 | 12 | |||
| 13 | Шайба 32х70х4-РАF | 06.15013.0415 | 2 | 2 | 13 | |||
| 14 | Cylinder crew | Q218B1430 | 2 | 2 | 14 | |||
| 15 | Болт М14х30 | 81.41720.5341 | 1 | 1 | 15 | |||
| 16 | Кронштейн левый в сборе | 81.41720.5340 | 1 | 1 | 16 | |||
| 17 | Кронштейн правый в сборе | 06.01499.0150 | 2 | 2 | 17 | |||
| 18 | Гайка | 06.11241.0117 | 2 | 2 | 18 | |||
| 19 | Гайка АМ16х1,5-10-А3С | 06.01739.0054 | 11 | 11 | 19 | |||
| 20 | Гайка | 06.11222.6507 | 14 | 14 | 20 | |||
| 21 | Hydraulic cylinder | DZ93259820132 | 1 | 1 | 21 | |||
| 21 | Hydraulic cylinder | SZ182000788 | 1 | 1 | 21 | |||
| 21 | Hydraulic cylinder | DZ93259820131 | 1 | 1 | 21 | |||
| 21 | Hydraulic cylinder | DZ93259820133 | 1 | 1 | 21 | |||
| 21 | Hydraulic cylinder | DZ93259820160 | 1 | 1 | 21 | |||
| 22 | Болт | 81.91020.0734 | 1 | 1 | 22 | |||
| 23 | Пружина 1,6х32,4х25-Х12СRNI177К | 81.97602.0764 | 1 | 1 | 23 | |||
| 24 | Шайба | 81.41723.0064 | 1 | 1 | 24 | |||
| 25 | Шайба-фиксатор А23,2х1,25 | 81.90820.0500 | 1 | 1 | 25 | |||
| 26 | Шайба 25х38х3-РЕ | 81.90713.0697 | 1 | 1 | 26 | |||
| 27 | Шайба 16,2х36х4-SТ2К32-А4С | 81.90713.0696 | 1 | 1 | 27 | |||
| 29 | Шайба | 81.90712.0983 | 2 | 2 | 29 | |||
| 30 | Шайба уплотнительная 29,5х40х7-РUR | 81.96502.0867 | 2 | 2 | 30 | |||
| 31 | Шайба 18,2х44х3-SТ50-2-А3С | 81.90713.0695 | 1 | 1 | 31 | |||
| 32 | Гайка АМ18х2-10-МАN183-В1 | 06.11241.0321 | 1 | 1 | 32 | |||
| 33 | Шайба 20х40х20 | 81.95801.0114 | 2 | 2 | 33 | |||
| 34 | Шайба 20х1,20-ZNРНR5F | 06.29010.0117 | 2 | 2 | 34 |
