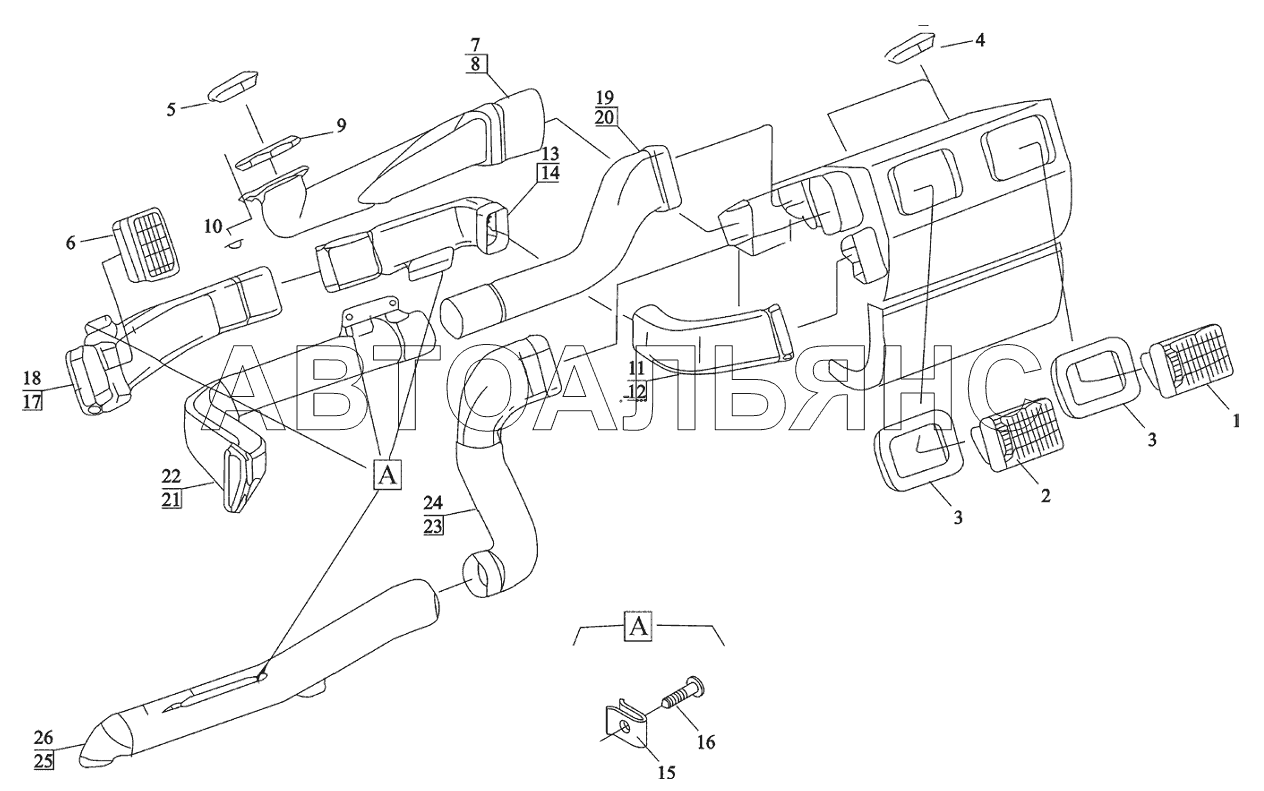

AIR DUCT
100%
Название детали
Right air outlet
Заводской номер
DZ13241842420
Количество на модель
1
№
1
Название детали
Left air outlet
Заводской номер
DZ13241842419
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
81.61951.2009
Количество на модель
2
№
3
Название детали
Nozzle assembly
Заводской номер
DZ13241842414
Количество на модель
2
№
4
Название детали
Nozzle assembly
Заводской номер
DZ13241842410
Количество на модель
1
№
5
Название детали
Nozzle assembly
Заводской номер
DZ13241842412
Количество на модель
1
№
5
Название детали
air outlet
Заводской номер
DZ13241842418
Количество на модель
2
№
6
Название детали
Дефростер левый
Заводской номер
81.61950.0213
Количество на модель
1
№
7
Название детали
Дефростер правый
Заводской номер
81.61950.0214
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
81.61951.2003
Количество на модель
2
№
9
Название детали
Шайба-фиксатор 5-18-СК67/РVС-SW
Заводской номер
06.41159.0050
Количество на модель
2
№
10
Название детали
Воздуховод левый внутренний
Заводской номер
81.61950.0239
Количество на модель
1
№
11
Название детали
Воздуховод правый внутренний
Заводской номер
81.61950.0238
Количество на модель
1
№
12
Название детали
Воздуховод левый
Заводской номер
81.61950.0229
Количество на модель
1
№
13
Название детали
Воздуховод правый
Заводской номер
81.61950.0228
Количество на модель
1
№
14
Название детали
Гайка SТ4,2х16Z1-С-Н-А3R
Заводской номер
06.07158.4504
Количество на модель
10
№
15
Название детали
Пластина-фиксатор SТ4,2-4-А3С
Заводской номер
06.13189.0051
Количество на модель
10
№
16
Название детали
Воздуховод левый внешний
Заводской номер
81.61950.0233
Количество на модель
1
№
17
Название детали
Воздуховод правый внешний
Заводской номер
81.61950.0232
Количество на модель
1
№
18
Название детали
Воздуховод двери левый внутренний
Заводской номер
81.61950.0215
Количество на модель
1
№
19
Название детали
Воздуховод двери правый внутренний
Заводской номер
81.61950.0216
Количество на модель
1
№
20
Название детали
Воздуховод двери левый внешний
Заводской номер
81.61950.0219
Количество на модель
1
№
21
Название детали
Воздуховод двери правый внешний
Заводской номер
81.61950.0220
Количество на модель
1
№
22
Название детали
Воздуховод левый внутренний в ноги
Заводской номер
81.61950.0223
Количество на модель
1
№
23
Название детали
Воздуховод правый внутренний в ноги
Заводской номер
81.61950.0222
Количество на модель
1
№
24
Название детали
Воздуховод левый в ноги
Заводской номер
81.61950.0225
Количество на модель
1
№
25
Название детали
Воздуховод правый в ноги
Заводской номер
81.61950.0224
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Right air outlet | DZ13241842420 | 1 | 1 | 1 | |||
| 2 | Left air outlet | DZ13241842419 | 1 | 1 | 2 | |||
| 3 | Прокладка | 81.61951.2009 | 2 | 2 | 3 | |||
| 4 | Nozzle assembly | DZ13241842414 | 2 | 2 | 4 | |||
| 5 | Nozzle assembly | DZ13241842410 | 1 | 1 | 5 | |||
| 5 | Nozzle assembly | DZ13241842412 | 1 | 1 | 5 | |||
| 6 | air outlet | DZ13241842418 | 2 | 2 | 6 | |||
| 7 | Дефростер левый | 81.61950.0213 | 1 | 1 | 7 | |||
| 8 | Дефростер правый | 81.61950.0214 | 1 | 1 | 8 | |||
| 9 | Прокладка | 81.61951.2003 | 2 | 2 | 9 | |||
| 10 | Шайба-фиксатор 5-18-СК67/РVС-SW | 06.41159.0050 | 2 | 2 | 10 | |||
| 11 | Воздуховод левый внутренний | 81.61950.0239 | 1 | 1 | 11 | |||
| 12 | Воздуховод правый внутренний | 81.61950.0238 | 1 | 1 | 12 | |||
| 13 | Воздуховод левый | 81.61950.0229 | 1 | 1 | 13 | |||
| 14 | Воздуховод правый | 81.61950.0228 | 1 | 1 | 14 | |||
| 15 | Гайка SТ4,2х16Z1-С-Н-А3R | 06.07158.4504 | 10 | 10 | 15 | |||
| 16 | Пластина-фиксатор SТ4,2-4-А3С | 06.13189.0051 | 10 | 10 | 16 | |||
| 17 | Воздуховод левый внешний | 81.61950.0233 | 1 | 1 | 17 | |||
| 18 | Воздуховод правый внешний | 81.61950.0232 | 1 | 1 | 18 | |||
| 19 | Воздуховод двери левый внутренний | 81.61950.0215 | 1 | 1 | 19 | |||
| 20 | Воздуховод двери правый внутренний | 81.61950.0216 | 1 | 1 | 20 | |||
| 21 | Воздуховод двери левый внешний | 81.61950.0219 | 1 | 1 | 21 | |||
| 22 | Воздуховод двери правый внешний | 81.61950.0220 | 1 | 1 | 22 | |||
| 23 | Воздуховод левый внутренний в ноги | 81.61950.0223 | 1 | 1 | 23 | |||
| 24 | Воздуховод правый внутренний в ноги | 81.61950.0222 | 1 | 1 | 24 | |||
| 25 | Воздуховод левый в ноги | 81.61950.0225 | 1 | 1 | 25 | |||
| 26 | Воздуховод правый в ноги | 81.61950.0224 | 1 | 1 | 26 |
