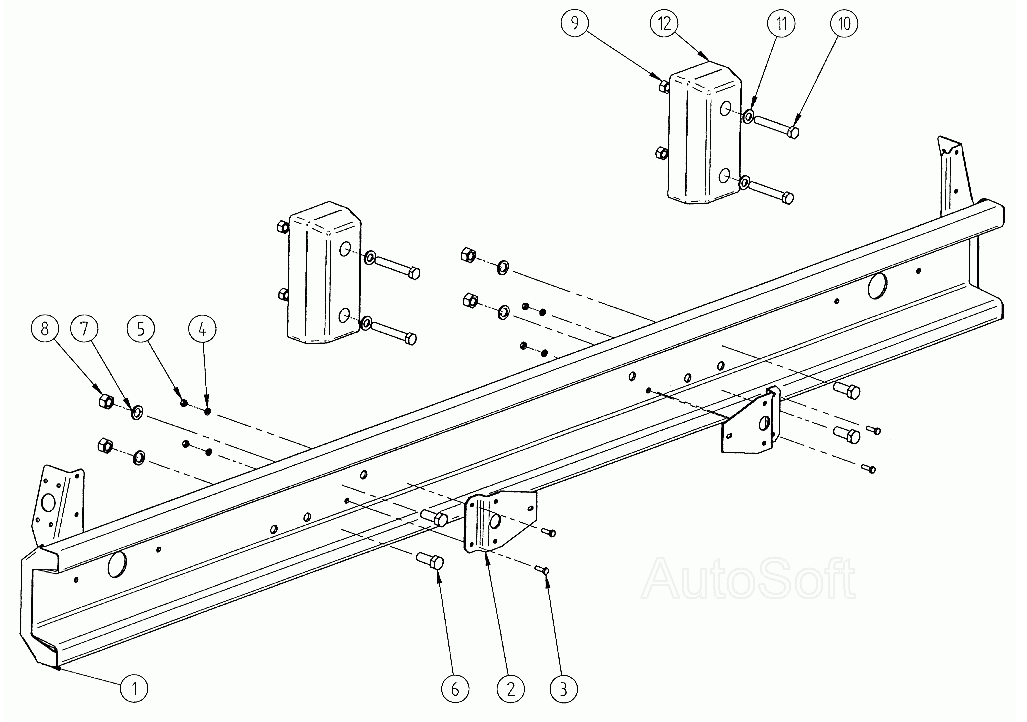

Устройство опорное правое
100%
Название детали
Башмак
Заводской номер
9328.002721.150
Количество на модель
2
№
1
Название детали
Кольцо внутреннее
Заводской номер
9328.002721.204
Количество на модель
2
№
2
Название детали
Винт
Заводской номер
9328.002723.084
Количество на модель
2
№
3
Название детали
Подшипник упорный 8209
Заводской номер
Подшипник упорный 8209
Количество на модель
2
№
4
Название детали
Прокладка резиновая
Заводской номер
9328.002721.202
Количество на модель
2
№
5
Название детали
Шпонка 10х8х45
Заводской номер
Шпонка 10х8х45
Количество на модель
2
№
6
Название детали
Палец 12х38.018
Заводской номер
9328.002721.068
Количество на модель
2
№
7
Название детали
Шайба пружинная 12
Заводской номер
1/05170/70
Количество на модель
4
№
8
Название детали
Шайба концевая нижняя
Заводской номер
9328.002721.066
Количество на модель
4
№
9
Название детали
Стойка выдвижная
Заводской номер
9328.002721.100
Количество на модель
2
№
10
Название детали
Болт М12-6gх25
Заводской номер
201538
Количество на модель
4
№
11
Название детали
Подшипник радиальный 108
Заводской номер
Подшипник радиальный 108
Количество на модель
2
№
12
Название детали
Корпус правый
Заводской номер
93281.002721.050
Количество на модель
1
№
13
Название детали
Подшипник радиальный 106
Заводской номер
Подшипник радиальный 106
Количество на модель
2
№
14
Название детали
Шайба концевая верхняя
Заводской номер
93281.002721.060
Количество на модель
2
№
15
Название детали
Гайка
Заводской номер
9328.002723.082
Количество на модель
2
№
16
Название детали
Кольцо СГ 37-24-5
Заводской номер
Кольцо СГ 37-24-5
Количество на модель
2
№
17
Название детали
Вал-шестерня входной правый
Заводской номер
9328.002723.050
Количество на модель
1
№
18
Название детали
Шайба сферическая
Заводской номер
9328.002721.064
Количество на модель
2
№
19
Название детали
Колесо зубчатое коническое
Заводской номер
9328.002723.060
Количество на модель
2
№
20
Название детали
Колесо зубчатое
Заводской номер
9328.002723.056
Количество на модель
2
№
21
Название детали
Стакан правого редуктора
Заводской номер
9328.002723.090
Количество на модель
2
№
22
Название детали
Вал-шестерня промежуточный
Заводской номер
9328.002723.052
Количество на модель
1
№
23
Название детали
Вал-шестерня выходной правый
Заводской номер
9328.002723.054
Количество на модель
1
№
24
Название детали
Болт М8-6gх20
Заводской номер
201456
Количество на модель
4
№
25
Название детали
Крышка резьбовая
Заводской номер
9328.002723.064
Количество на модель
3
№
26
Название детали
Шестерня коническая
Заводской номер
9328.002723.058
Количество на модель
2
№
27
Название детали
Подшипник промежуточного вала
Заводской номер
9328.002723.068-01
Количество на модель
2
№
28
Название детали
Чека осей колодок
Заводской номер
5320-3501134
Количество на модель
10
№
29
Название детали
Крышка корпуса
Заводской номер
9328.002723.028
Количество на модель
2
№
30
Название детали
Винт М6х16
Заводской номер
1/03767/01
Количество на модель
4
№
31
Название детали
Палец
Заводской номер
9328.002723.098
Количество на модель
1
№
32
Название детали
Шайба плоская 8х17
Заводской номер
1/05196/01
Количество на модель
1
№
33
Название детали
Рукоятка откидная
Заводской номер
9328.002721.086
Количество на модель
1
№
34
Название детали
Пластина кронштейна
Заводской номер
9328.002721.082
Количество на модель
4
№
35
Название детали
Ребро
Заводской номер
9328.002721.084
Количество на модель
4
№
36
Название детали
Шплинт разводной 2х15
Заводской номер
1/07342/01
Количество на модель
1
№
37
Название детали
Спецболт
Заводской номер
9328.002723.120
Количество на модель
4
№
38
Название детали
Шайба пружинная 18
Заводской номер
1/05173/70
Количество на модель
4
№
39
Название детали
Подшипник входного вала
Заводской номер
9328.002723.070-01
Количество на модель
2
№
40
Название детали
Планка отгибная
Заводской номер
9328.002723.104-10
Количество на модель
2
№
41
Название детали
Шайба плоская 6х15х1
Заводской номер
1/26444/01
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Башмак | 9328.002721.150 | 2 | 2 | 1 | |||
| 2 | Кольцо внутреннее | 9328.002721.204 | 2 | 2 | 2 | |||
| 3 | Винт | 9328.002723.084 | 2 | 2 | 3 | |||
| 4 | Подшипник упорный 8209 | Подшипник упорный 8209 | 2 | 2 | 4 | |||
| 5 | Прокладка резиновая | 9328.002721.202 | 2 | 2 | 5 | |||
| 6 | Шпонка 10х8х45 | Шпонка 10х8х45 | 2 | 2 | 6 | |||
| 7 | Палец 12х38.018 | 9328.002721.068 | 2 | 2 | 7 | |||
| 8 | Шайба пружинная 12 | 1/05170/70 | 4 | 4 | 8 | |||
| 9 | Шайба концевая нижняя | 9328.002721.066 | 4 | 4 | 9 | |||
| 10 | Стойка выдвижная | 9328.002721.100 | 2 | 2 | 10 | |||
| 11 | Болт М12-6gх25 | 201538 | 4 | 4 | 11 | |||
| 12 | Подшипник радиальный 108 | Подшипник радиальный 108 | 2 | 2 | 12 | |||
| 13 | Корпус правый | 93281.002721.050 | 1 | 1 | 13 | |||
| 14 | Подшипник радиальный 106 | Подшипник радиальный 106 | 2 | 2 | 14 | |||
| 15 | Шайба концевая верхняя | 93281.002721.060 | 2 | 2 | 15 | |||
| 16 | Гайка | 9328.002723.082 | 2 | 2 | 16 | |||
| 17 | Кольцо СГ 37-24-5 | Кольцо СГ 37-24-5 | 2 | 2 | 17 | |||
| 18 | Вал-шестерня входной правый | 9328.002723.050 | 1 | 1 | 18 | |||
| 19 | Шайба сферическая | 9328.002721.064 | 2 | 2 | 19 | |||
| 20 | Колесо зубчатое коническое | 9328.002723.060 | 2 | 2 | 20 | |||
| 21 | Колесо зубчатое | 9328.002723.056 | 2 | 2 | 21 | |||
| 22 | Стакан правого редуктора | 9328.002723.090 | 2 | 2 | 22 | |||
| 23 | Вал-шестерня промежуточный | 9328.002723.052 | 1 | 1 | 23 | |||
| 24 | Вал-шестерня выходной правый | 9328.002723.054 | 1 | 1 | 24 | |||
| 25 | Болт М8-6gх20 | 201456 | 4 | 4 | 25 | |||
| 26 | Крышка резьбовая | 9328.002723.064 | 3 | 3 | 26 | |||
| 27 | Шестерня коническая | 9328.002723.058 | 2 | 2 | 27 | |||
| 28 | Подшипник промежуточного вала | 9328.002723.068-01 | 2 | 2 | 28 | |||
| 29 | Чека осей колодок | 5320-3501134 | 10 | 10 | 29 | |||
| 30 | Крышка корпуса | 9328.002723.028 | 2 | 2 | 30 | |||
| 31 | Винт М6х16 | 1/03767/01 | 4 | 4 | 31 | |||
| 32 | Палец | 9328.002723.098 | 1 | 1 | 32 | |||
| 33 | Шайба плоская 8х17 | 1/05196/01 | 1 | 1 | 33 | |||
| 34 | Рукоятка откидная | 9328.002721.086 | 1 | 1 | 34 | |||
| 35 | Пластина кронштейна | 9328.002721.082 | 4 | 4 | 35 | |||
| 36 | Ребро | 9328.002721.084 | 4 | 4 | 36 | |||
| 37 | Шплинт разводной 2х15 | 1/07342/01 | 1 | 1 | 37 | |||
| 38 | Спецболт | 9328.002723.120 | 4 | 4 | 38 | |||
| 39 | Шайба пружинная 18 | 1/05173/70 | 4 | 4 | 39 | |||
| 40 | Подшипник входного вала | 9328.002723.070-01 | 2 | 2 | 40 | |||
| 41 | Планка отгибная | 9328.002723.104-10 | 2 | 2 | 41 | |||
| 42 | Шайба плоская 6х15х1 | 1/26444/01 | 4 | 4 | 42 |
