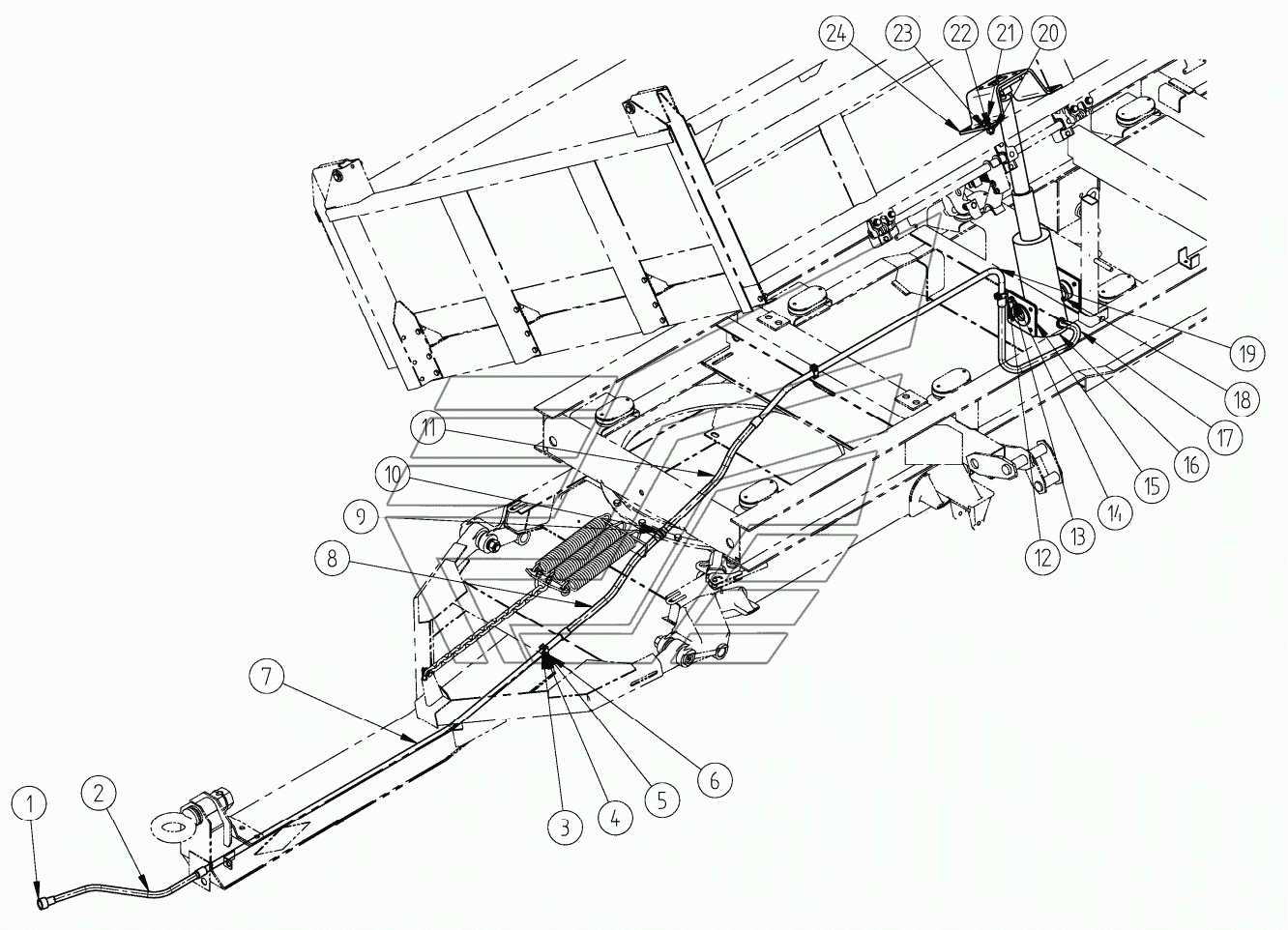

Гидросистема 8543, 8543-01
100%
Название детали
Корпус правый в сборе
Заводской номер
Н-036.57.200
Количество на модель
1
№
1
Название детали
Шланг гибкий соединительный
Заводской номер
8527-8609070-01
Количество на модель
2
№
2
Название детали
Гайка М6-6Н
Заводской номер
1/58962/11
Количество на модель
3
№
3
Название детали
Шайба 6 пружинная
Заводской номер
1/05164/73
Количество на модель
3
№
4
Название детали
Скоба
Заводской номер
8551-8609175
Количество на модель
6
№
5
Название детали
Болт М6-6gх20
Заводской номер
1/09024/21
Количество на модель
3
№
6
Название детали
Трубка промежуточная
Заводской номер
8543-8609030-20
Количество на модель
1
№
7
Название детали
Штуцер проходной
Заводской номер
819-8609018
Количество на модель
1
№
9
Название детали
Гайка проходного штуцера
Заводской номер
819-8609048
Количество на модель
1
№
10
Название детали
Болт М12х1,25-6gх40
Заводской номер
1/55406/21
Количество на модель
8
№
12
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
13
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
8
№
14
Название детали
Нижняя опора гидроцилиндра
Заводской номер
85431-8600030
Количество на модель
2
№
15
Название детали
Гидроцилиндр
Заводской номер
8553-8603010
Количество на модель
1
№
16
Название детали
Масленка 1,3Ц6
Заводской номер
Масленка1,3Ц6
Количество на модель
2
№
18
Название детали
Трубка соединительная шлангов
Заводской номер
85431-8609160-10
Количество на модель
1
№
19
Название детали
Гайка М16х1,5-6Н
Заводской номер
1/21641/11
Количество на модель
10
№
20
Название детали
Болт М16х1,5х50
Заводской номер
1/58405/21
Количество на модель
10
№
21
Название детали
Шайба 16 пружинная
Заводской номер
1/05172/73
Количество на модель
10
№
22
Название детали
Шайба плоская 16х28
Заводской номер
1/05202/01
Количество на модель
6
№
23
Название детали
Кронштейн крепления верхней опоры гидроцилиндра
Заводской номер
8527-8600022
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус правый в сборе | Н-036.57.200 | 1 | 1 | 1 | |||
| 2 | Шланг гибкий соединительный | 8527-8609070-01 | 2 | 2 | 2 | |||
| 3 | Гайка М6-6Н | 1/58962/11 | 3 | 3 | 3 | |||
| 4 | Шайба 6 пружинная | 1/05164/73 | 3 | 3 | 4 | |||
| 5 | Скоба | 8551-8609175 | 6 | 6 | 5 | |||
| 6 | Болт М6-6gх20 | 1/09024/21 | 3 | 3 | 6 | |||
| 7 | Трубка промежуточная | 8543-8609030-20 | 1 | 1 | 7 | |||
| 9 | Штуцер проходной | 819-8609018 | 1 | 1 | 9 | |||
| 10 | Гайка проходного штуцера | 819-8609048 | 1 | 1 | 10 | |||
| 12 | Болт М12х1,25-6gх40 | 1/55406/21 | 8 | 8 | 12 | |||
| 13 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 13 | |||
| 14 | Шайба 12 пружинная | 1/05170/73 | 8 | 8 | 14 | |||
| 15 | Нижняя опора гидроцилиндра | 85431-8600030 | 2 | 2 | 15 | |||
| 16 | Гидроцилиндр | 8553-8603010 | 1 | 1 | 16 | |||
| 18 | Масленка 1,3Ц6 | Масленка1,3Ц6 | 2 | 2 | 18 | |||
| 19 | Трубка соединительная шлангов | 85431-8609160-10 | 1 | 1 | 19 | |||
| 20 | Гайка М16х1,5-6Н | 1/21641/11 | 10 | 10 | 20 | |||
| 21 | Болт М16х1,5х50 | 1/58405/21 | 10 | 10 | 21 | |||
| 22 | Шайба 16 пружинная | 1/05172/73 | 10 | 10 | 22 | |||
| 23 | Шайба плоская 16х28 | 1/05202/01 | 6 | 6 | 23 | |||
| 24 | Кронштейн крепления верхней опоры гидроцилиндра | 8527-8600022 | 1 | 1 | 24 |
