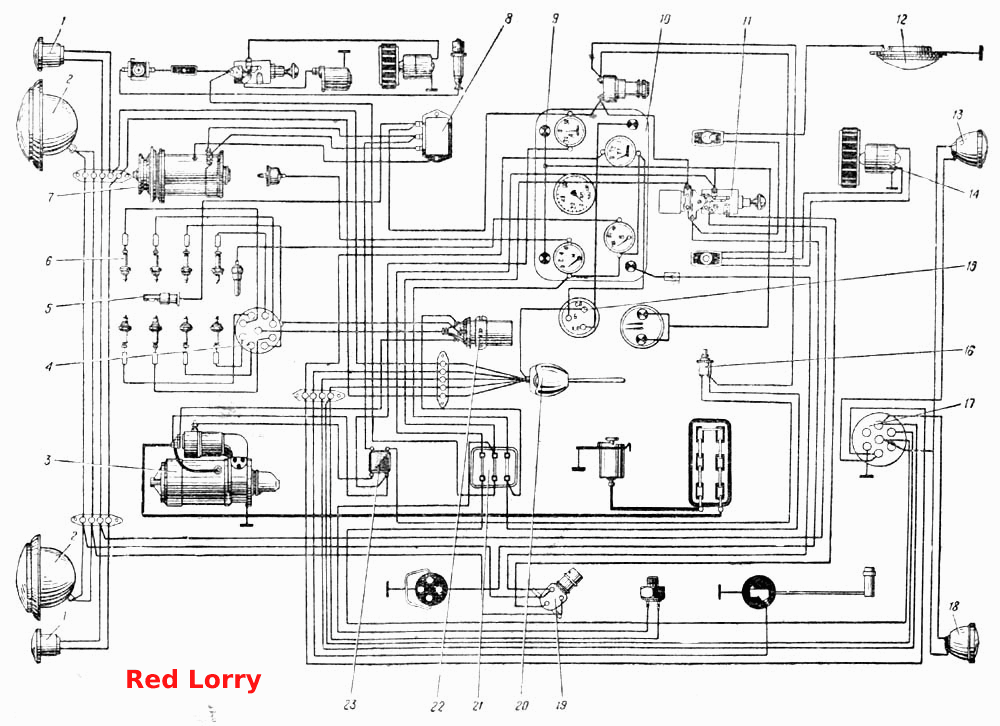

Схема электрооборудования автомобиля Урал-377 (Рис. 105)
100%
Название детали
Щиток провода заднего фонаря
Заводской номер
ФП13-3716231
Количество на модель
2
№
Название детали
Лампа 12в 3св
Заводской номер
А12-3
Количество на модель
1
№
Название детали
Электролампа 12 в, 6 св
Заводской номер
А12-6
Количество на модель
№
Название детали
Насадка заднего левого фонаря светомаскировочная в сборе
Заводской номер
ФП13-150-Б
Количество на модель
1
№
Название детали
Насадка задних фонарей светомаскировочная в сборе
Заводской номер
ФП13-300
Количество на модель
2
№
Название детали
Вставка к плафону
Заводской номер
ПК2-250
Количество на модель
№
Название детали
Насадка подфарника светомаскировочная
Заводской номер
ПФ101-250
Количество на модель
2
№
Название детали
Рассеиватель в сборе
Заводской номер
ФП101-3716200
Количество на модель
2
№
Название детали
Ручка переключателя в сборе
Заводской номер
353-3709012
Количество на модель
1
№
Название детали
Шайба 5 ОСТ 37.001.144-96
Заводской номер
252003-П29
Количество на модель
6
№
Название детали
Шайба 6 ОСТ 37.001.144-96
Заводской номер
252004-П29
Количество на модель
1
№
Название детали
Шайба 8,5
Заводской номер
252005-П2
Количество на модель
4
№
Название детали
Шайба пружинная 16
Заводской номер
252159-П9
Количество на модель
№
Название детали
Шайба пружинная 5
Заводской номер
252153-П9
Количество на модель
3
№
Название детали
Шайба пружинная 6
Заводской номер
252154-П9
Количество на модель
№
Название детали
Шайба пружинная
Заводской номер
Н-15-7-П2
Количество на модель
4
№
Название детали
Шайба пружинная 8
Заводской номер
252155-П9
Количество на модель
4
№
Шайба пружинная 8 гровер 8 оцинкованная 252135-П9, 252155-П9
Производитель
RedLorry
Цена
0.32 ₴
Наличие
В наличии
Заводской номер
252135-П2
Название детали
Лампа накаливания
Заводской номер
А12-21
Количество на модель
2
№
Название детали
Кронштейн заднего фонаря правый в сборе
Заводской номер
375С-3716020-В
Количество на модель
№
Название детали
Кронштейн заднего фонаря правый
Заводской номер
377-3716018-А
Количество на модель
№
Название детали
Винт
Заводской номер
220107-П29
Количество на модель
2
№
Название детали
Винт М6-6gх16
Заводской номер
220105-П29
Количество на модель
2
№
Название детали
Винт М6х16
Заводской номер
220104-П29
Количество на модель
2
№
Название детали
Винт М6-6gх12
Заводской номер
220103-П29
Количество на модель
№
Название детали
Винт М5х38
Заводской номер
221589-П29
Количество на модель
3
№
Название детали
Винт кронштейна
Заводской номер
220077-П29
Количество на модель
№
Название детали
Болт М8-6gх18 ОСТ 37.001.123-96
Заводской номер
201455-П29
Количество на модель
4
№
Название детали
Болт М16-6gх35
Заводской номер
202117-П29
Количество на модель
№
Название детали
Гайка М16х1,5-6Н
Заводской номер
250560-П29
Количество на модель
№
Название детали
Гайка М5-6Н ОСТ 37.001.124-93
Заводской номер
250464-П29
Количество на модель
3
№
Название детали
Кронштейн заднего фонаря и номерного знака правый
Заводской номер
375-3716018-Б
Количество на модель
1
№
Название детали
Кронштейн заднего фонаря и номерного знака в сборе
Заводской номер
375-3716020-Б
Количество на модель
1
№
Название детали
Кронштейн заднего фонаря в сборе
Заводской номер
377С-3716030
Количество на модель
№
Название детали
Кронштейн заднего фонаря в сборе
Заводской номер
377-3716020-А
Количество на модель
№
Название детали
Козырек защитный
Заводской номер
353-3710015
Количество на модель
1
№
Название детали
Гайка переключателя
Заводской номер
353-3709013
Количество на модель
1
№
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
4
№
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
№
Название детали
Подфарник типа ПФ101-Б в сборе
Заводской номер
ПФ101-3712000-Б
Количество на модель
2
№
1
Название детали
Фара герметичная типа ФГ122-И в сборе
Заводской номер
ФГ122-3711000-И
Количество на модель
2
№
2
Название детали
Стартер типа СТ130-А1 в сборе
Заводской номер
130-3708010
Количество на модель
№
3
Название детали
Распределитель типа Р4-В2 в сборе
Заводской номер
130-3706010
Количество на модель
№
4
Название детали
Фонарь освещения под капотом типа ПД308
Заводской номер
ПД308-3715300
Количество на модель
1
№
5
Название детали
Свеча зажигании типа А15-В в сборе
Заводской номер
130-3707010
Количество на модель
№
6
Название детали
Генератор типа Г130 в сборе
Заводской номер
130-3701010
Количество на модель
№
7
Название детали
Реле-регулятор типа РР130 в сборе
Заводской номер
130-3702010
Количество на модель
№
8
Название детали
Щиток приборов съемный в сборе
Заводской номер
377-3801002
Количество на модель
№
10
Название детали
Переключатель центральный типа П300 в сборе
Заводской номер
П300-3709000
Количество на модель
1
№
11
Переключатель света центральный типа П44-А в сборе П306А ЗИЛ, УРАЛ
Производитель
RedLorry
Цена
214.41 ₴
Наличие
В наличии
Заводской номер
П306А
Название детали
Плафон ПК201
Заводской номер
ПК201-3714010
Количество на модель
№
12
Название детали
Фонарь типа ФП101-Б задний правый в сборе
Заводской номер
ФП101-3716000-Б
Количество на модель
1
№
13
Название детали
Электродвигатель типа МЭ218 в сборе
Заводской номер
МЭ218-3730000-Г
Количество на модель
№
14
Название детали
Реле указателей поворота типа РС57 в сборе
Заводской номер
РС57-3726000
Количество на модель
1
№
15
Название детали
Включатель кнопочный ВК
Заводской номер
ВК322-3710000
Количество на модель
1
№
16
Название детали
Розетка штепсельная типа ПС300 в сборе
Заводской номер
ПС300-3723100-А
Количество на модель
1
№
17
Название детали
Фонарь ФП101 задний левый в сборе
Заводской номер
ФП101-3716000
Количество на модель
1
№
18
Название детали
Переключатель ножной типа П39 в сборе
Заводской номер
П39-3710000
Количество на модель
№
19
Название детали
Переключатель указателей поворота типа П109-Б2 в сборе
Заводской номер
П109-3709000-Б2
Количество на модель
1
№
20
Название детали
Блок предохранителей в сборе
Заводской номер
ПР108-3722000
Количество на модель
1
№
21
Название детали
Катушка зажигания типа Б13 маслонаполненная в сборе
Заводской номер
130-3705010
Количество на модель
№
22
Название детали
Реле включения стартера типа РС502 в сборе
Заводской номер
130-3708110-А
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Щиток провода заднего фонаря | ФП13-3716231 | 2 | 2 | |||||||||||||||||||||||
| Лампа 12в 3св | А12-3 | 1 | 1 | |||||||||||||||||||||||
| Электролампа 12 в, 6 св | А12-6 | |||||||||||||||||||||||||
| Насадка заднего левого фонаря светомаскировочная в сборе | ФП13-150-Б | 1 | 1 | |||||||||||||||||||||||
| Насадка задних фонарей светомаскировочная в сборе | ФП13-300 | 2 | 2 | |||||||||||||||||||||||
| Вставка к плафону | ПК2-250 | |||||||||||||||||||||||||
| Насадка подфарника светомаскировочная | ПФ101-250 | 2 | 2 | |||||||||||||||||||||||
| Рассеиватель в сборе | ФП101-3716200 | 2 | 2 | |||||||||||||||||||||||
| Ручка переключателя в сборе | 353-3709012 | 1 | 1 | |||||||||||||||||||||||
| Шайба 5 ОСТ 37.001.144-96 | 252003-П29 | 6 | 6 | |||||||||||||||||||||||
| Шайба 6 ОСТ 37.001.144-96 | 252004-П29 | 1 | 1 | |||||||||||||||||||||||
| Шайба 8,5 | 252005-П2 | 4 | 4 | |||||||||||||||||||||||
| Шайба пружинная 16 | 252159-П9 | |||||||||||||||||||||||||
| Шайба пружинная 5 | 252153-П9 | 3 | 3 | |||||||||||||||||||||||
| Шайба пружинная 6 | 252154-П9 | |||||||||||||||||||||||||
| Шайба пружинная | Н-15-7-П2 | 4 | 4 | |||||||||||||||||||||||
| Шайба пружинная 8 | 252155-П9 | 4 | 4 | |||||||||||||||||||||||
| ||||||||||||||||||||||||||
| Лампа накаливания | А12-21 | 2 | 2 | |||||||||||||||||||||||
| Кронштейн заднего фонаря правый в сборе | 375С-3716020-В | |||||||||||||||||||||||||
| Кронштейн заднего фонаря правый | 377-3716018-А | |||||||||||||||||||||||||
| Винт | 220107-П29 | 2 | 2 | |||||||||||||||||||||||
| Винт М6-6gх16 | 220105-П29 | 2 | 2 | |||||||||||||||||||||||
| Винт М6х16 | 220104-П29 | 2 | 2 | |||||||||||||||||||||||
| Винт М6-6gх12 | 220103-П29 | |||||||||||||||||||||||||
| Винт М5х38 | 221589-П29 | 3 | 3 | |||||||||||||||||||||||
| Винт кронштейна | 220077-П29 | |||||||||||||||||||||||||
| Болт М8-6gх18 ОСТ 37.001.123-96 | 201455-П29 | 4 | 4 | |||||||||||||||||||||||
| Болт М16-6gх35 | 202117-П29 | |||||||||||||||||||||||||
| Гайка М16х1,5-6Н | 250560-П29 | |||||||||||||||||||||||||
| Гайка М5-6Н ОСТ 37.001.124-93 | 250464-П29 | 3 | 3 | |||||||||||||||||||||||
| Кронштейн заднего фонаря и номерного знака правый | 375-3716018-Б | 1 | 1 | |||||||||||||||||||||||
| Кронштейн заднего фонаря и номерного знака в сборе | 375-3716020-Б | 1 | 1 | |||||||||||||||||||||||
| Кронштейн заднего фонаря в сборе | 377С-3716030 | |||||||||||||||||||||||||
| Кронштейн заднего фонаря в сборе | 377-3716020-А | |||||||||||||||||||||||||
| Козырек защитный | 353-3710015 | 1 | 1 | |||||||||||||||||||||||
| Гайка переключателя | 353-3709013 | 1 | 1 | |||||||||||||||||||||||
| Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 4 | 4 | |||||||||||||||||||||||
| Орех М | 250508-П29 | |||||||||||||||||||||||||
| 1 | Подфарник типа ПФ101-Б в сборе | ПФ101-3712000-Б | 2 | 2 | 1 | |||||||||||||||||||||
| 2 | Фара герметичная типа ФГ122-И в сборе | ФГ122-3711000-И | 2 | 2 | 2 | |||||||||||||||||||||
| 3 | Стартер типа СТ130-А1 в сборе | 130-3708010 | 3 | |||||||||||||||||||||||
| 4 | Распределитель типа Р4-В2 в сборе | 130-3706010 | 4 | |||||||||||||||||||||||
| 5 | Фонарь освещения под капотом типа ПД308 | ПД308-3715300 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Свеча зажигании типа А15-В в сборе | 130-3707010 | 6 | |||||||||||||||||||||||
| 7 | Генератор типа Г130 в сборе | 130-3701010 | 7 | |||||||||||||||||||||||
| 8 | Реле-регулятор типа РР130 в сборе | 130-3702010 | 8 | |||||||||||||||||||||||
| 10 | Щиток приборов съемный в сборе | 377-3801002 | 10 | |||||||||||||||||||||||
| 11 | Переключатель центральный типа П300 в сборе | П300-3709000 | 1 | 1 | 11 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 12 | Плафон ПК201 | ПК201-3714010 | 12 | |||||||||||||||||||||||
| 13 | Фонарь типа ФП101-Б задний правый в сборе | ФП101-3716000-Б | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | Электродвигатель типа МЭ218 в сборе | МЭ218-3730000-Г | 14 | |||||||||||||||||||||||
| 15 | Реле указателей поворота типа РС57 в сборе | РС57-3726000 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Включатель кнопочный ВК | ВК322-3710000 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | Розетка штепсельная типа ПС300 в сборе | ПС300-3723100-А | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Фонарь ФП101 задний левый в сборе | ФП101-3716000 | 1 | 1 | 18 | |||||||||||||||||||||
| 19 | Переключатель ножной типа П39 в сборе | П39-3710000 | 19 | |||||||||||||||||||||||
| 20 | Переключатель указателей поворота типа П109-Б2 в сборе | П109-3709000-Б2 | 1 | 1 | 20 | |||||||||||||||||||||
| 21 | Блок предохранителей в сборе | ПР108-3722000 | 1 | 1 | 21 | |||||||||||||||||||||
| 22 | Катушка зажигания типа Б13 маслонаполненная в сборе | 130-3705010 | 22 | |||||||||||||||||||||||
| 23 | Реле включения стартера типа РС502 в сборе | 130-3708110-А | 1 | 1 | 23 | |||||||||||||||||||||
