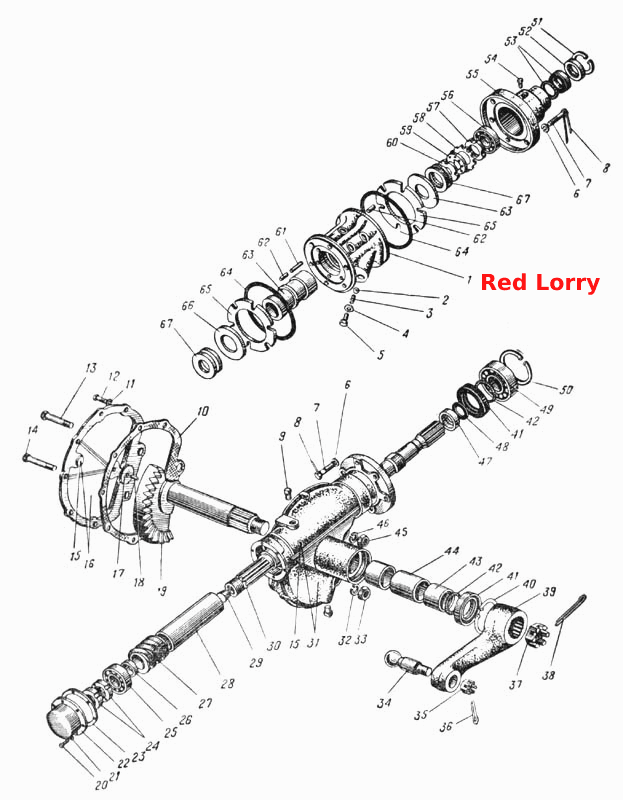

Рулевой механизм (Рис. 85)
100%
Название детали
Вал рулевого управления с заглушкой в сборе
Заводской номер
375-3401040-А2
Количество на модель
1
№
Название детали
Шайба червячного сектора регулировочная, s=0,85 мм
Заводской номер
375-3401065
Количество на модель
№
Название детали
Шайба червячного сектора регулировочная, s=0,5 мм
Заводской номер
375-3401064
Количество на модель
№
Название детали
Шайба червячного сектора регулировочная, s=0,4 мм
Заводской номер
375-3401066
Количество на модель
№
Название детали
Шайба червячного сектора регулировочная, s=0,1 мм
Заводской номер
375-3401077
Количество на модель
№
Название детали
Шайба червячного сектора регулировочная, s=0,15 мм
Заводской номер
375-3401079
Количество на модель
№
Название детали
Червяк и сектор рулевого управления
Заводской номер
200-3401037
Количество на модель
1
№
Название детали
Сальник в сборе
Заводской номер
375-3401033
Количество на модель
1
№
Название детали
Механизм рулевого управления в сборе (комплект без рулевого колеса и кардана)(только для запасных частей)
Заводской номер
375-3400020
Количество на модель
№
Название детали
Крышка золотника в сборе
Заводской номер
375-3430050-Б
Количество на модель
1
№
Название детали
Корпус золотника управления гидроусилителем в сборе
Заводской номер
375-3430020
Количество на модель
1
№
Название детали
Корпус золотника управления гидроусилителем с золотником в сборе (комплект)
Заводской номер
375-3430030
Количество на модель
№
Название детали
Корпус золотника управления гидроусилителем
Заводской номер
375-3430021
Количество на модель
1
№
1
Название детали
Шарик диаметром 11,113мм (7/16")
Заводской номер
Шарик диаметром 11,113мм (7/16")
Количество на модель
1
№
2
Название детали
Пружина обратного клапана золотника управления гидроусилителем
Заводской номер
375-3430091
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
375-3430056
Количество на модель
1
№
4
Название детали
Пробка обратного клапана золотника гидроусилителя
Заводской номер
375-3430095
Количество на модель
1
№
5
Название детали
Прокладка болта уплотнительная
Заводской номер
375-3430081
Количество на модель
12
№
6
Название детали
Болт М10х28
Заводской номер
332558-П29
Количество на модель
12
№
7
Название детали
Шплинт-проволока
Заводской номер
258286-П
Количество на модель
6
№
8
Название детали
Пробка РК 3/8
Заводской номер
Н-1918
Количество на модель
2
№
9
Название детали
Прокладка боковой крышки картера
Заводской номер
375-3401084
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
252136-П9
Количество на модель
7
№
11
Название детали
Болт М10-6gх25
Заводской номер
201497-П29
Количество на модель
7
№
12
Название детали
Болт М16х78
Заводской номер
332676-П29
Количество на модель
2
№
13
Название детали
Болт М14х75
Заводской номер
332588-П29
Количество на модель
1
№
14
Название детали
Сухарь-опора червяка рулевого управления
Заводской номер
375-3401039
Количество на модель
1
№
15
Название детали
Крышка картера боковая в сборе
Заводской номер
375-3401080-Б
Количество на модель
1
№
16
Название детали
Шайба червячного сектора регулировочная, s=1,5 мм
Заводской номер
375-3401063
Количество на модель
№
17
Название детали
Шпилька червячного сектора
Заводской номер
375-3401074
Количество на модель
1
№
18
Название детали
Сектор червячный
Заводской номер
200-3401065-Б
Количество на модель
1
№
19
Название детали
Болт М6-6gх14 ОСТ 37.001.123-96
Заводской номер
201417-П29
Количество на модель
6
№
20
Название детали
Шайба пружинная 12
Заводской номер
252137-П9
Количество на модель
6
№
21
Название детали
Крышка картера рулевого управления нижняя
Заводской номер
375-3401061-А
Количество на модель
1
№
22
Название детали
Прокладка нижней крышки
Заводской номер
375-3401058
Количество на модель
1
№
23
Название детали
Гайка вала рулевого управления круглая
Заводской номер
375-3401132
Количество на модель
2
№
24
Название детали
Подшипник роликовый радиальный
Заводской номер
2306К
Количество на модель
1
№
25
Название детали
Кольцо нижнего подшипника упорное
Заводской номер
375-3401122
Количество на модель
1
№
26
Название детали
Червяк рулевого управления
Заводской номер
200-3401038
Количество на модель
1
№
27
Название детали
Втулка подшипников вала рулевого управления распорная
Заводской номер
375-3401131
Количество на модель
1
№
28
Название детали
Заглушка вала рулевого управления
Заводской номер
375-3401042
Количество на модель
1
№
29
Название детали
Вал рулевого управления
Заводской номер
375-3401041-А2
Количество на модель
1
№
30
Название детали
Картер рулевого управления в сборе
Заводской номер
375-3401010-А
Количество на модель
1
№
31
Название детали
Шайба пружинная 14
Заводской номер
252138-П9
Количество на модель
1
№
32
Название детали
Гайка М14-6Н
Заводской номер
250558-П29
Количество на модель
1
№
33
Название детали
Палец шаровой
Заводской номер
377-3003032
Количество на модель
2
№
34
Название детали
Гайка
Заводской номер
250907-П29
Количество на модель
2
№
35
Название детали
Шплинт 4Х30
Заводской номер
258054-П
Количество на модель
2
№
36
Название детали
Гайка М33х1,5
Заводской номер
335065-П29
Количество на модель
1
№
37
Название детали
Шплинт
Заводской номер
258073-П
Количество на модель
1
№
38
Название детали
Сошка рулевого управления
Заводской номер
375-3401090
Количество на модель
1
№
39
Название детали
Кольцо стопорное
Заводской номер
339298-П
Количество на модель
1
№
40
Название детали
Манжета сальника
Заводской номер
375-3401032
Количество на модель
1
№
41
Название детали
Пружина сальника
Заводской номер
375-3401028
Количество на модель
1
№
42
Название детали
Подшипник
Заводской номер
943/45
Количество на модель
2
№
43
Название детали
Втулка подшипников червячного сектора рулевого управления распорная
Заводской номер
375-3401085-А
Количество на модель
1
№
44
Название детали
Гайка М16х1,5-6Н
Заводской номер
250560-П29
Количество на модель
2
№
45
Название детали
Шайба пружинная
Заводской номер
252139-П9
Количество на модель
2
№
46
Название детали
Кольцо сальника
Заводской номер
375-3401123
Количество на модель
1
№
47
Название детали
Кольцо уплотнительное
Заводской номер
375-3401127
Количество на модель
1
№
48
Название детали
Подшипник роликовый радиальный
Заводской номер
2307К
Количество на модель
1
№
49
Название детали
Кольцо стопорное
Заводской номер
375-3401125-Б
Количество на модель
1
№
50
Название детали
Кольцо стопорное
Заводской номер
375-3430068
Количество на модель
1
№
51
Название детали
Кольцо уплотнительное в сборе
Заводской номер
375-3430065
Количество на модель
1
№
52
Название детали
Сальник вала рулевого управления в сборе
Заводской номер
375-3430057
Количество на модель
1
№
53
Название детали
Штуцер М12х1х22
Заводской номер
339132-П29
Количество на модель
1
№
54
Название детали
Крышка золотника
Заводской номер
375-3430051
Количество на модель
1
№
55
Название детали
Подшипник роликовый радиальный
Заводской номер
2206К
Количество на модель
1
№
56
Название детали
Контргайка
Заводской номер
375-3401071
Количество на модель
1
№
57
Название детали
Шайба стопорная
Заводской номер
375-3401093
Количество на модель
1
№
58
Название детали
Шайба стопорная
Заводской номер
375-3401067
Количество на модель
1
№
59
Название детали
Гайка крепления золотника со штифтом в сборе
Заводской номер
375-3401068
Количество на модель
1
№
60
Название детали
Пружина плунжера золотника управления гидроусилителем
Заводской номер
375-3430062
Количество на модель
6
№
61
Название детали
Плунжер золотника
Заводской номер
375-3430060
Количество на модель
12
№
62
Название детали
Золотник управления гидроусилителем
Заводской номер
375-3430055
Количество на модель
1
№
63
Название детали
Кольцо уплотнительное
Заводской номер
375-3430080-А
Количество на модель
2
№
64
Название детали
Кольцо плунжеров опорное
Заводской номер
375-3430064
Количество на модель
2
№
65
Название детали
Кольцо плунжеров
Заводской номер
375-3430063
Количество на модель
2
№
66
Название детали
Подшипник
Заводской номер
8207
Количество на модель
2
№
67
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал рулевого управления с заглушкой в сборе | 375-3401040-А2 | 1 | 1 | |||||
| Шайба червячного сектора регулировочная, s=0,85 мм | 375-3401065 | |||||||
| Шайба червячного сектора регулировочная, s=0,5 мм | 375-3401064 | |||||||
| Шайба червячного сектора регулировочная, s=0,4 мм | 375-3401066 | |||||||
| Шайба червячного сектора регулировочная, s=0,1 мм | 375-3401077 | |||||||
| Шайба червячного сектора регулировочная, s=0,15 мм | 375-3401079 | |||||||
| Червяк и сектор рулевого управления | 200-3401037 | 1 | 1 | |||||
| Сальник в сборе | 375-3401033 | 1 | 1 | |||||
| Механизм рулевого управления в сборе (комплект без рулевого колеса и кардана)(только для запасных частей) | 375-3400020 | |||||||
| Крышка золотника в сборе | 375-3430050-Б | 1 | 1 | |||||
| Корпус золотника управления гидроусилителем в сборе | 375-3430020 | 1 | 1 | |||||
| Корпус золотника управления гидроусилителем с золотником в сборе (комплект) | 375-3430030 | |||||||
| 1 | Корпус золотника управления гидроусилителем | 375-3430021 | 1 | 1 | 1 | |||
| 2 | Шарик диаметром 11,113мм (7/16") | Шарик диаметром 11,113мм (7/16") | 1 | 1 | 2 | |||
| 3 | Пружина обратного клапана золотника управления гидроусилителем | 375-3430091 | 1 | 1 | 3 | |||
| 4 | Прокладка | 375-3430056 | 1 | 1 | 4 | |||
| 5 | Пробка обратного клапана золотника гидроусилителя | 375-3430095 | 1 | 1 | 5 | |||
| 6 | Прокладка болта уплотнительная | 375-3430081 | 12 | 12 | 6 | |||
| 7 | Болт М10х28 | 332558-П29 | 12 | 12 | 7 | |||
| 8 | Шплинт-проволока | 258286-П | 6 | 6 | 8 | |||
| 9 | Пробка РК 3/8 | Н-1918 | 2 | 2 | 9 | |||
| 10 | Прокладка боковой крышки картера | 375-3401084 | 1 | 1 | 10 | |||
| 11 | Шайба | 252136-П9 | 7 | 7 | 11 | |||
| 12 | Болт М10-6gх25 | 201497-П29 | 7 | 7 | 12 | |||
| 13 | Болт М16х78 | 332676-П29 | 2 | 2 | 13 | |||
| 14 | Болт М14х75 | 332588-П29 | 1 | 1 | 14 | |||
| 15 | Сухарь-опора червяка рулевого управления | 375-3401039 | 1 | 1 | 15 | |||
| 16 | Крышка картера боковая в сборе | 375-3401080-Б | 1 | 1 | 16 | |||
| 17 | Шайба червячного сектора регулировочная, s=1,5 мм | 375-3401063 | 17 | |||||
| 18 | Шпилька червячного сектора | 375-3401074 | 1 | 1 | 18 | |||
| 19 | Сектор червячный | 200-3401065-Б | 1 | 1 | 19 | |||
| 20 | Болт М6-6gх14 ОСТ 37.001.123-96 | 201417-П29 | 6 | 6 | 20 | |||
| 21 | Шайба пружинная 12 | 252137-П9 | 6 | 6 | 21 | |||
| 22 | Крышка картера рулевого управления нижняя | 375-3401061-А | 1 | 1 | 22 | |||
| 23 | Прокладка нижней крышки | 375-3401058 | 1 | 1 | 23 | |||
| 24 | Гайка вала рулевого управления круглая | 375-3401132 | 2 | 2 | 24 | |||
| 25 | Подшипник роликовый радиальный | 2306К | 1 | 1 | 25 | |||
| 26 | Кольцо нижнего подшипника упорное | 375-3401122 | 1 | 1 | 26 | |||
| 27 | Червяк рулевого управления | 200-3401038 | 1 | 1 | 27 | |||
| 28 | Втулка подшипников вала рулевого управления распорная | 375-3401131 | 1 | 1 | 28 | |||
| 29 | Заглушка вала рулевого управления | 375-3401042 | 1 | 1 | 29 | |||
| 30 | Вал рулевого управления | 375-3401041-А2 | 1 | 1 | 30 | |||
| 31 | Картер рулевого управления в сборе | 375-3401010-А | 1 | 1 | 31 | |||
| 32 | Шайба пружинная 14 | 252138-П9 | 1 | 1 | 32 | |||
| 33 | Гайка М14-6Н | 250558-П29 | 1 | 1 | 33 | |||
| 34 | Палец шаровой | 377-3003032 | 2 | 2 | 34 | |||
| 35 | Гайка | 250907-П29 | 2 | 2 | 35 | |||
| 36 | Шплинт 4Х30 | 258054-П | 2 | 2 | 36 | |||
| 37 | Гайка М33х1,5 | 335065-П29 | 1 | 1 | 37 | |||
| 38 | Шплинт | 258073-П | 1 | 1 | 38 | |||
| 39 | Сошка рулевого управления | 375-3401090 | 1 | 1 | 39 | |||
| 40 | Кольцо стопорное | 339298-П | 1 | 1 | 40 | |||
| 41 | Манжета сальника | 375-3401032 | 1 | 1 | 41 | |||
| 42 | Пружина сальника | 375-3401028 | 1 | 1 | 42 | |||
| 43 | Подшипник | 943/45 | 2 | 2 | 43 | |||
| 44 | Втулка подшипников червячного сектора рулевого управления распорная | 375-3401085-А | 1 | 1 | 44 | |||
| 45 | Гайка М16х1,5-6Н | 250560-П29 | 2 | 2 | 45 | |||
| 46 | Шайба пружинная | 252139-П9 | 2 | 2 | 46 | |||
| 47 | Кольцо сальника | 375-3401123 | 1 | 1 | 47 | |||
| 48 | Кольцо уплотнительное | 375-3401127 | 1 | 1 | 48 | |||
| 49 | Подшипник роликовый радиальный | 2307К | 1 | 1 | 49 | |||
| 50 | Кольцо стопорное | 375-3401125-Б | 1 | 1 | 50 | |||
| 51 | Кольцо стопорное | 375-3430068 | 1 | 1 | 51 | |||
| 52 | Кольцо уплотнительное в сборе | 375-3430065 | 1 | 1 | 52 | |||
| 53 | Сальник вала рулевого управления в сборе | 375-3430057 | 1 | 1 | 53 | |||
| 54 | Штуцер М12х1х22 | 339132-П29 | 1 | 1 | 54 | |||
| 55 | Крышка золотника | 375-3430051 | 1 | 1 | 55 | |||
| 56 | Подшипник роликовый радиальный | 2206К | 1 | 1 | 56 | |||
| 57 | Контргайка | 375-3401071 | 1 | 1 | 57 | |||
| 58 | Шайба стопорная | 375-3401093 | 1 | 1 | 58 | |||
| 59 | Шайба стопорная | 375-3401067 | 1 | 1 | 59 | |||
| 60 | Гайка крепления золотника со штифтом в сборе | 375-3401068 | 1 | 1 | 60 | |||
| 61 | Пружина плунжера золотника управления гидроусилителем | 375-3430062 | 6 | 6 | 61 | |||
| 62 | Плунжер золотника | 375-3430060 | 12 | 12 | 62 | |||
| 63 | Золотник управления гидроусилителем | 375-3430055 | 1 | 1 | 63 | |||
| 64 | Кольцо уплотнительное | 375-3430080-А | 2 | 2 | 64 | |||
| 65 | Кольцо плунжеров опорное | 375-3430064 | 2 | 2 | 65 | |||
| 66 | Кольцо плунжеров | 375-3430063 | 2 | 2 | 66 | |||
| 67 | Подшипник | 8207 | 2 | 2 | 67 |
