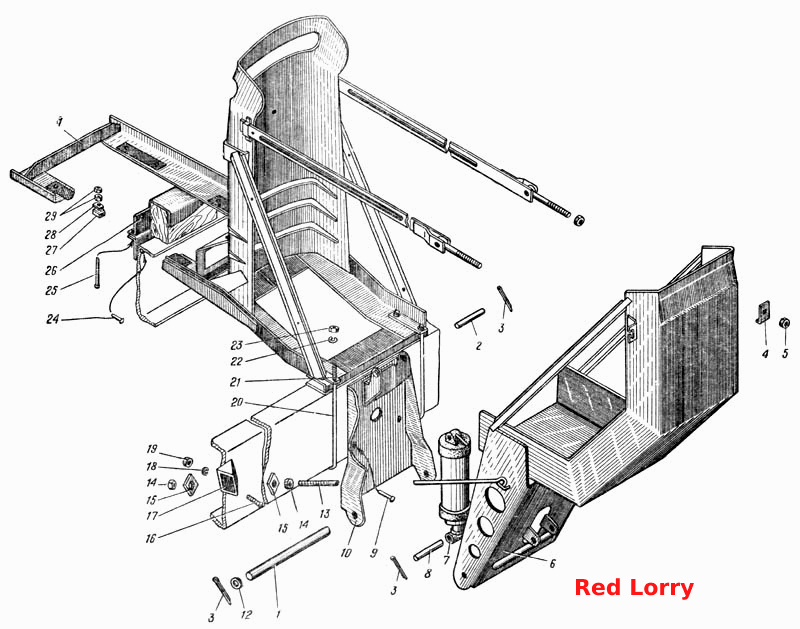

Держатель запасного колеса автомобиля Урал-375Д (Рис. 79)
100%
Название детали
Основание держателя запасного колеса в сборе
Заводской номер
375-3105010-Д
Количество на модель
1
№
1
Название детали
Ось гидроподъемника верхняя
Заводской номер
375Т-3105073
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
258069-П29
Количество на модель
2
№
3
Название детали
Шплинт
Заводской номер
258070-П29
Количество на модель
4
№
3
Название детали
Скоба стяжки запасного колеса
Заводской номер
375-3105013
Количество на модель
2
№
4
Название детали
Гайка М16х1,5-6Н
Заводской номер
250560-П29
Количество на модель
4
№
5
Название детали
Кронштейн откидной в сборе
Заводской номер
375-3105060-Б2
Количество на модель
1
№
6
Название детали
Подъемник гидравлический запасного колеса в сборе
Заводской номер
375-3105090
Количество на модель
1
№
7
Название детали
Ось гидроподъемника нижняя
Заводской номер
375-3105071
Количество на модель
1
№
8
Название детали
Заклепка
Заводской номер
256904-П
Количество на модель
4
№
9
Название детали
Кронштейн гидроподъемника запасного колеса в сборе
Заводской номер
375-3105055-Б
Количество на модель
1
№
10
Название детали
Ось откидного кронштейна
Заводской номер
375-3105072-Б
Количество на модель
1
№
11
Название детали
Шайба оси
Заводской номер
375-3105073
Количество на модель
2
№
12
Название детали
Стяжка держателя
Заводской номер
375-3105178
Количество на модель
1
№
13
Название детали
Шайба специальная
Заводской номер
375С-3105171
Количество на модель
2
№
15
Название детали
Болт М12х35
Заводской номер
201542-П29
Количество на модель
2
№
16
Название детали
Кронштейн крепления стяжки в сборе
Заводской номер
375С-3105166
Количество на модель
1
№
17
Название детали
Шайба пружинная 12
Заводской номер
252137-П9
Количество на модель
2
№
18
Название детали
Гайка М12-6Н
Заводской номер
250514-П29
Количество на модель
2
№
19
Название детали
Стремянка
Заводской номер
375С-3105056-10
Количество на модель
2
№
20
Название детали
Накладка стремянки
Заводской номер
377С-3105457
Количество на модель
2
№
21
Название детали
Заклепка
Заводской номер
256902-П
Количество на модель
2
№
24
Название детали
Болт крышки корпуса подшипников
Заводской номер
200371-П29
Количество на модель
2
№
25
Название детали
Угольник поперечины в сборе
Заводской номер
375-3105162
Количество на модель
2
№
26
Название детали
Прокладка амортизационная
Заводской номер
377С-3105462
Количество на модель
2
№
27
Название детали
Прокладка промежуточная
Заводской номер
377С-3105458
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание держателя запасного колеса в сборе | 375-3105010-Д | 1 | 1 | 1 | |||
| 2 | Ось гидроподъемника верхняя | 375Т-3105073 | 1 | 1 | 2 | |||
| 3 | Шплинт | 258069-П29 | 2 | 2 | 3 | |||
| 3 | Шплинт | 258070-П29 | 4 | 4 | 3 | |||
| 4 | Скоба стяжки запасного колеса | 375-3105013 | 2 | 2 | 4 | |||
| 5 | Гайка М16х1,5-6Н | 250560-П29 | 4 | 4 | 5 | |||
| 6 | Кронштейн откидной в сборе | 375-3105060-Б2 | 1 | 1 | 6 | |||
| 7 | Подъемник гидравлический запасного колеса в сборе | 375-3105090 | 1 | 1 | 7 | |||
| 8 | Ось гидроподъемника нижняя | 375-3105071 | 1 | 1 | 8 | |||
| 9 | Заклепка | 256904-П | 4 | 4 | 9 | |||
| 10 | Кронштейн гидроподъемника запасного колеса в сборе | 375-3105055-Б | 1 | 1 | 10 | |||
| 11 | Ось откидного кронштейна | 375-3105072-Б | 1 | 1 | 11 | |||
| 12 | Шайба оси | 375-3105073 | 2 | 2 | 12 | |||
| 13 | Стяжка держателя | 375-3105178 | 1 | 1 | 13 | |||
| 15 | Шайба специальная | 375С-3105171 | 2 | 2 | 15 | |||
| 16 | Болт М12х35 | 201542-П29 | 2 | 2 | 16 | |||
| 17 | Кронштейн крепления стяжки в сборе | 375С-3105166 | 1 | 1 | 17 | |||
| 18 | Шайба пружинная 12 | 252137-П9 | 2 | 2 | 18 | |||
| 19 | Гайка М12-6Н | 250514-П29 | 2 | 2 | 19 | |||
| 20 | Стремянка | 375С-3105056-10 | 2 | 2 | 20 | |||
| 21 | Накладка стремянки | 377С-3105457 | 2 | 2 | 21 | |||
| 24 | Заклепка | 256902-П | 2 | 2 | 24 | |||
| 25 | Болт крышки корпуса подшипников | 200371-П29 | 2 | 2 | 25 | |||
| 26 | Угольник поперечины в сборе | 375-3105162 | 2 | 2 | 26 | |||
| 27 | Прокладка амортизационная | 377С-3105462 | 2 | 2 | 27 | |||
| 28 | Прокладка промежуточная | 377С-3105458 | 2 | 2 | 28 |
