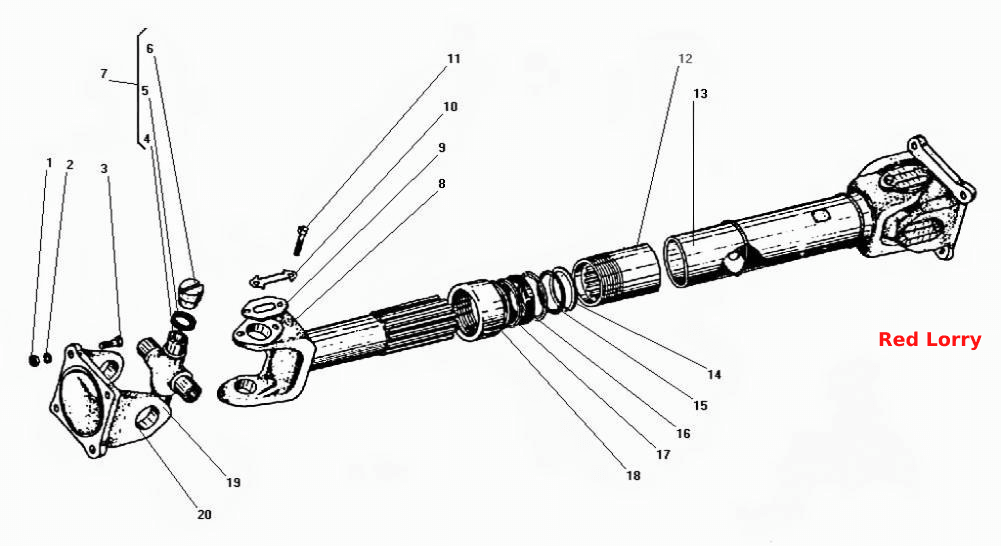

Карданный вал заднего (переднего) моста
100%
Название детали
Гайка М14х1,5-6Н ОСТ 37.001.124-93
Заводской номер
250559-П29
Количество на модель
16
№
1
Название детали
Шайба 14 пружинная
Заводской номер
252138-П2
Количество на модель
16
№
2
Название детали
Болт М14х1,5х41
Заводской номер
332206-П29
Количество на модель
16
№
3
Название детали
Крестовина кардана
Заводской номер
130-2201030
Количество на модель
4
№
4
Название детали
Уплотнение торцовое
Заводской номер
130-2201043
Количество на модель
14
№
5
Название детали
Подшипник игольчатый карданный ГОСТ 6870-81
Заводской номер
804805К2
Количество на модель
16
№
6
Название детали
Крестовина карданного вала с подшипниками в сборе
Заводской номер
130-2201025
Количество на модель
4
№
7
Название детали
Вилка скользящая
Заводской номер
130-2202048
Количество на модель
2
№
8
Название детали
Пластина опорная подшипника
Заводской номер
431410-2201050
Количество на модель
16
№
9
Название детали
Запорная пластина
Заводской номер
120-2201051
Количество на модель
16
№
10
Название детали
Болт М8х1,25х16
Заводской номер
201454-П29
Количество на модель
32
№
11
Название детали
Вал карданный заднего моста
Заводской номер
4320-2201015-01
Количество на модель
1
№
12
Название детали
Вал карданный (сварка)
Заводской номер
375-2203015-02
Количество на модель
1
№
13
Название детали
Шайба разрезная
Заводской номер
130-2202227
Количество на модель
2
№
14
Название детали
Кольцо войлочное
Заводской номер
130-2202221
Количество на модель
2
№
15
Название детали
Сальник резиновый
Заводской номер
130-2202225
Количество на модель
2
№
16
Название детали
Шайба разрезная
Заводской номер
130-2202219
Количество на модель
6
№
17
Название детали
Гайка сальника
Заводской номер
131-2203217
Количество на модель
2
№
18
Название детали
Фланец-вилка карданного вала
Заводской номер
121-2203023
Количество на модель
2
№
19
Название детали
Фланец вилки
Заводской номер
130-2201023
Количество на модель
2
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | 250559-П29 | 16 | 16 | 1 | |||
| 2 | Шайба 14 пружинная | 252138-П2 | 16 | 16 | 2 | |||
| 3 | Болт М14х1,5х41 | 332206-П29 | 16 | 16 | 3 | |||
| 4 | Крестовина кардана | 130-2201030 | 4 | 4 | 4 | |||
| 5 | Уплотнение торцовое | 130-2201043 | 14 | 14 | 5 | |||
| 6 | Подшипник игольчатый карданный ГОСТ 6870-81 | 804805К2 | 16 | 16 | 6 | |||
| 7 | Крестовина карданного вала с подшипниками в сборе | 130-2201025 | 4 | 4 | 7 | |||
| 8 | Вилка скользящая | 130-2202048 | 2 | 2 | 8 | |||
| 9 | Пластина опорная подшипника | 431410-2201050 | 16 | 16 | 9 | |||
| 10 | Запорная пластина | 120-2201051 | 16 | 16 | 10 | |||
| 11 | Болт М8х1,25х16 | 201454-П29 | 32 | 32 | 11 | |||
| 12 | Вал карданный заднего моста | 4320-2201015-01 | 1 | 1 | 12 | |||
| 13 | Вал карданный (сварка) | 375-2203015-02 | 1 | 1 | 13 | |||
| 14 | Шайба разрезная | 130-2202227 | 2 | 2 | 14 | |||
| 15 | Кольцо войлочное | 130-2202221 | 2 | 2 | 15 | |||
| 16 | Сальник резиновый | 130-2202225 | 2 | 2 | 16 | |||
| 17 | Шайба разрезная | 130-2202219 | 6 | 6 | 17 | |||
| 18 | Гайка сальника | 131-2203217 | 2 | 2 | 18 | |||
| 19 | Фланец-вилка карданного вала | 121-2203023 | 2 | 2 | 19 | |||
| 20 | Фланец вилки | 130-2201023 | 2 | 2 | 20 |
