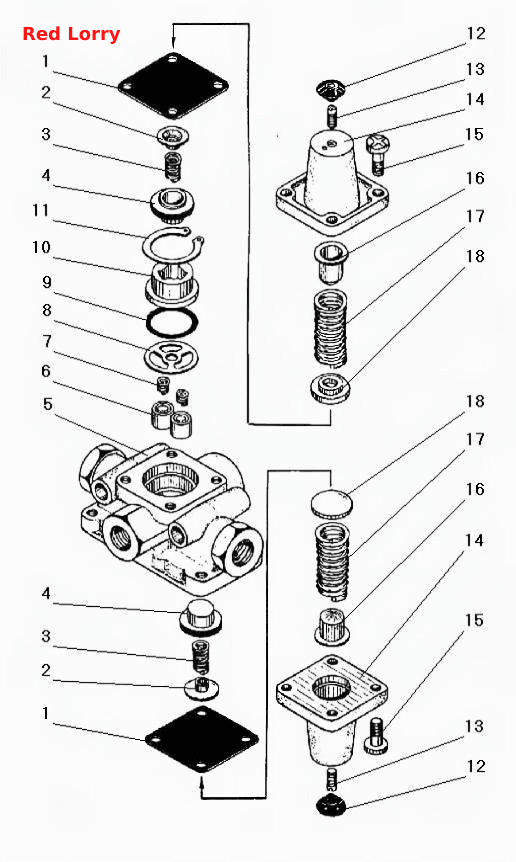

Тройной защитный клапан
100%
Название детали
Мембрана
Заводской номер
100-3515230
Количество на модель
3
№
1
Название детали
Толкатель
Заводской номер
100-3515221
Количество на модель
3
№
2
Название детали
Пружина
Заводской номер
100-3515227
Количество на модель
3
№
3
Название детали
Клапан в сборе
Заводской номер
100-3515225
Количество на модель
3
№
4
Название детали
Корпус
Заводской номер
100-3515220
Количество на модель
1
№
5
Название детали
Клапан
Заводской номер
100-3515228
Количество на модель
2
№
6
Название детали
Пружина
Заводской номер
100-3515245
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
100-3515224
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
100-3515223
Количество на модель
1
№
9
Название детали
Направляющая
Заводской номер
100-3515222
Количество на модель
1
№
10
Название детали
Кольцо упорное
Заводской номер
489313
Количество на модель
1
№
11
Название детали
Колпачок защитный
Заводской номер
100-3515243
Количество на модель
3
№
12
Название детали
Винт
Заводской номер
302199
Количество на модель
3
№
13
Название детали
Крышка
Заводской номер
100-3515240
Количество на модель
3
№
14
Название детали
Винт
Заводской номер
302210
Количество на модель
12
№
15
Название детали
Тарелка пружины
Заводской номер
100-3515234
Количество на модель
3
№
16
Название детали
Пружина
Заводской номер
100-3515232
Количество на модель
3
№
17
Название детали
Направляющая
Заводской номер
100-3515233
Количество на модель
3
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Мембрана | 100-3515230 | 3 | 3 | 1 | |||
| 2 | Толкатель | 100-3515221 | 3 | 3 | 2 | |||
| 3 | Пружина | 100-3515227 | 3 | 3 | 3 | |||
| 4 | Клапан в сборе | 100-3515225 | 3 | 3 | 4 | |||
| 5 | Корпус | 100-3515220 | 1 | 1 | 5 | |||
| 6 | Клапан | 100-3515228 | 2 | 2 | 6 | |||
| 7 | Пружина | 100-3515245 | 2 | 2 | 7 | |||
| 8 | Шайба | 100-3515224 | 1 | 1 | 8 | |||
| 9 | Кольцо | 100-3515223 | 1 | 1 | 9 | |||
| 10 | Направляющая | 100-3515222 | 1 | 1 | 10 | |||
| 11 | Кольцо упорное | 489313 | 1 | 1 | 11 | |||
| 12 | Колпачок защитный | 100-3515243 | 3 | 3 | 12 | |||
| 13 | Винт | 302199 | 3 | 3 | 13 | |||
| 14 | Крышка | 100-3515240 | 3 | 3 | 14 | |||
| 15 | Винт | 302210 | 12 | 12 | 15 | |||
| 16 | Тарелка пружины | 100-3515234 | 3 | 3 | 16 | |||
| 17 | Пружина | 100-3515232 | 3 | 3 | 17 | |||
| 18 | Направляющая | 100-3515233 | 3 | 3 | 18 |
