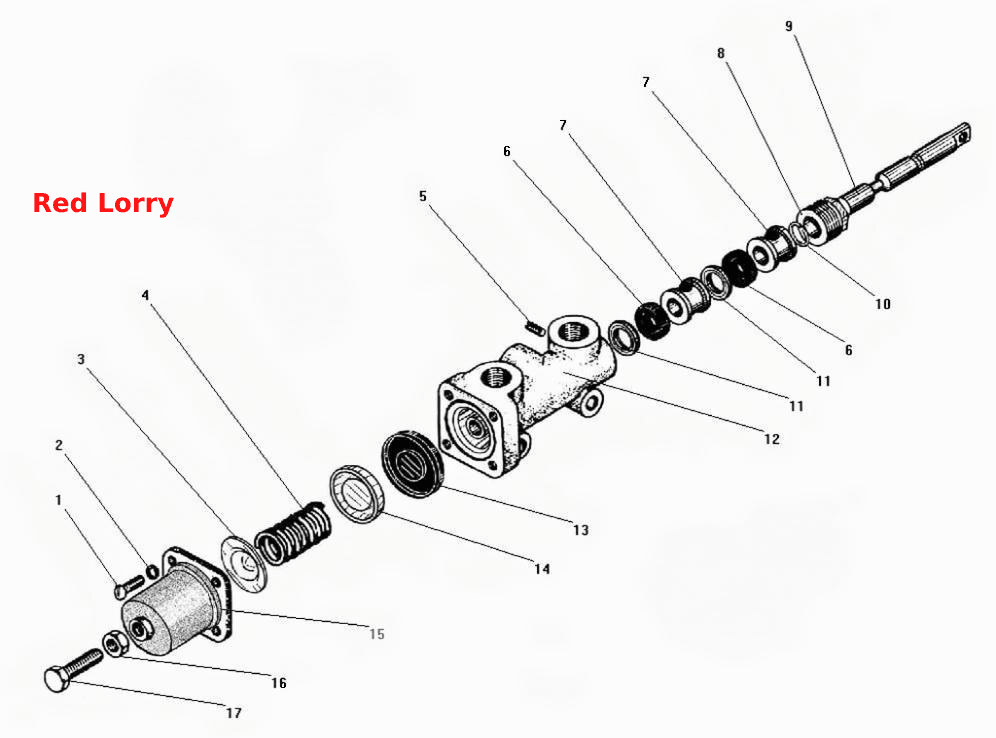

Кран управления давлением
100%
Название детали
Винт М5х16 крепления механизма подъема
Заводской номер
220080-П8
Количество на модель
4
№
1
Название детали
Шайба 5 пружинная
Заводской номер
252153-П2
Количество на модель
4
№
2
Название детали
Шайба упорная
Заводской номер
131-3515063
Количество на модель
1
№
3
Название детали
Пружина
Заводской номер
131-3515061
Количество на модель
1
№
4
Название детали
Винт с прямым шлицем (d=М5, D=6±0,40)
Заводской номер
402008-П29
Количество на модель
1
№
5
Название детали
Сальник крана управления
Заводской номер
131-4222035
Количество на модель
2
№
6
Название детали
Втулка распорная
Заводской номер
131-4222069-А
Количество на модель
2
№
7
Название детали
Направляющая золотника
Заводской номер
131-4222038-А5
Количество на модель
1
№
8
Название детали
Золотник крана
Заводской номер
131-4222036
Количество на модель
1
№
9
Название детали
Кольцо замочное
Заводской номер
307788-П29
Количество на модель
1
№
10
Название детали
Кольцо сальника распорное
Заводской номер
131-4222071-А2
Количество на модель
2
№
11
Название детали
Корпус
Заводской номер
131-4222031-Б
Количество на модель
1
№
12
Название детали
Диафрагма клапана ограничителя
Заводской номер
131-3515080
Количество на модель
1
№
13
Название детали
Стакан направляющий
Заводской номер
131-3515059-Б
Количество на модель
1
№
14
Название детали
Крышка клапана
Заводской номер
131-3515019-Б
Количество на модель
1
№
15
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
201423-П8
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Винт М5х16 крепления механизма подъема | 220080-П8 | 4 | 4 | 1 | |||
| 2 | Шайба 5 пружинная | 252153-П2 | 4 | 4 | 2 | |||
| 3 | Шайба упорная | 131-3515063 | 1 | 1 | 3 | |||
| 4 | Пружина | 131-3515061 | 1 | 1 | 4 | |||
| 5 | Винт с прямым шлицем (d=М5, D=6±0,40) | 402008-П29 | 1 | 1 | 5 | |||
| 6 | Сальник крана управления | 131-4222035 | 2 | 2 | 6 | |||
| 7 | Втулка распорная | 131-4222069-А | 2 | 2 | 7 | |||
| 8 | Направляющая золотника | 131-4222038-А5 | 1 | 1 | 8 | |||
| 9 | Золотник крана | 131-4222036 | 1 | 1 | 9 | |||
| 10 | Кольцо замочное | 307788-П29 | 1 | 1 | 10 | |||
| 11 | Кольцо сальника распорное | 131-4222071-А2 | 2 | 2 | 11 | |||
| 12 | Корпус | 131-4222031-Б | 1 | 1 | 12 | |||
| 13 | Диафрагма клапана ограничителя | 131-3515080 | 1 | 1 | 13 | |||
| 14 | Стакан направляющий | 131-3515059-Б | 1 | 1 | 14 | |||
| 15 | Крышка клапана | 131-3515019-Б | 1 | 1 | 15 | |||
| 16 | Гайка М6х1 | 250508-П8 | 1 | 1 | 16 | |||
| 17 | Болт | 201423-П8 | 1 | 1 | 17 |
