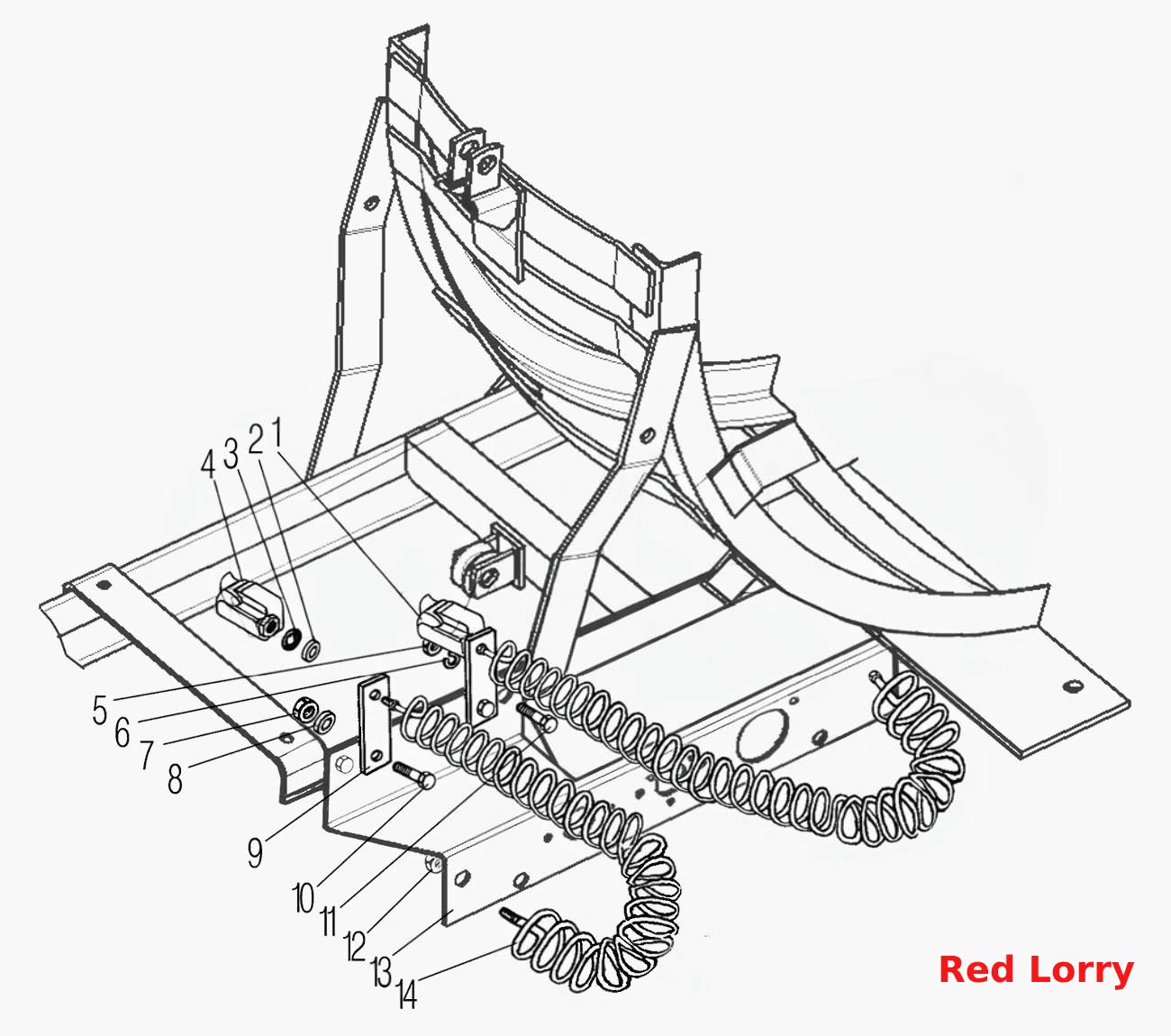

Установка соединительных головок
100%
Название детали
Головка соединительная пневмотормозов типа «Палм» в сборе
Заводской номер
100-3521110-10
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
375-3521066
Количество на модель
2
№
2
Название детали
Кольцо уплотнительное
Заводской номер
377-6105160
Количество на модель
2
№
3
Название детали
Головка соединительная автоматическая
Заводской номер
100-3521111-10
Количество на модель
1
№
4
Название детали
Гайка М12-6Н
Заводской номер
250514-П29
Количество на модель
2
№
5
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
2
№
6
Название детали
Гайка М14-6Н
Заводской номер
250558-П29
Количество на модель
2
№
7
Название детали
Шайба 14
Заводской номер
252016-П29
Количество на модель
2
№
8
Название детали
Пластина
Заводской номер
542301-3521011
Количество на модель
2
№
9
Название детали
Болт М14-6gх25
Заводской номер
201583-П29
Количество на модель
2
№
10
Название детали
Болт М12-6gх32
Заводской номер
201541-П29
Количество на модель
2
№
11
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636-П29
Количество на модель
2
№
12
Название детали
Кронштейн в сборе
Заводской номер
44202П-3723104
Количество на модель
1
№
13
Название детали
Трубопровод спиральный
Заводской номер
542302-3506272
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка соединительная пневмотормозов типа «Палм» в сборе | 100-3521110-10 | 1 | 1 | 1 | |||
| 2 | Шайба | 375-3521066 | 2 | 2 | 2 | |||
| 3 | Кольцо уплотнительное | 377-6105160 | 2 | 2 | 3 | |||
| 4 | Головка соединительная автоматическая | 100-3521111-10 | 1 | 1 | 4 | |||
| 5 | Гайка М12-6Н | 250514-П29 | 2 | 2 | 5 | |||
| 6 | Шайба пружинная | 252137-П2 | 2 | 2 | 6 | |||
| 7 | Гайка М14-6Н | 250558-П29 | 2 | 2 | 7 | |||
| 8 | Шайба 14 | 252016-П29 | 2 | 2 | 8 | |||
| 9 | Пластина | 542301-3521011 | 2 | 2 | 9 | |||
| 10 | Болт М14-6gх25 | 201583-П29 | 2 | 2 | 10 | |||
| 11 | Болт М12-6gх32 | 201541-П29 | 2 | 2 | 11 | |||
| 12 | Гайка М16х1,5-6Н | 250636-П29 | 2 | 2 | 12 | |||
| 13 | Кронштейн в сборе | 44202П-3723104 | 1 | 1 | 13 | |||
| 14 | Трубопровод спиральный | 542302-3506272 | 2 | 2 | 14 |
