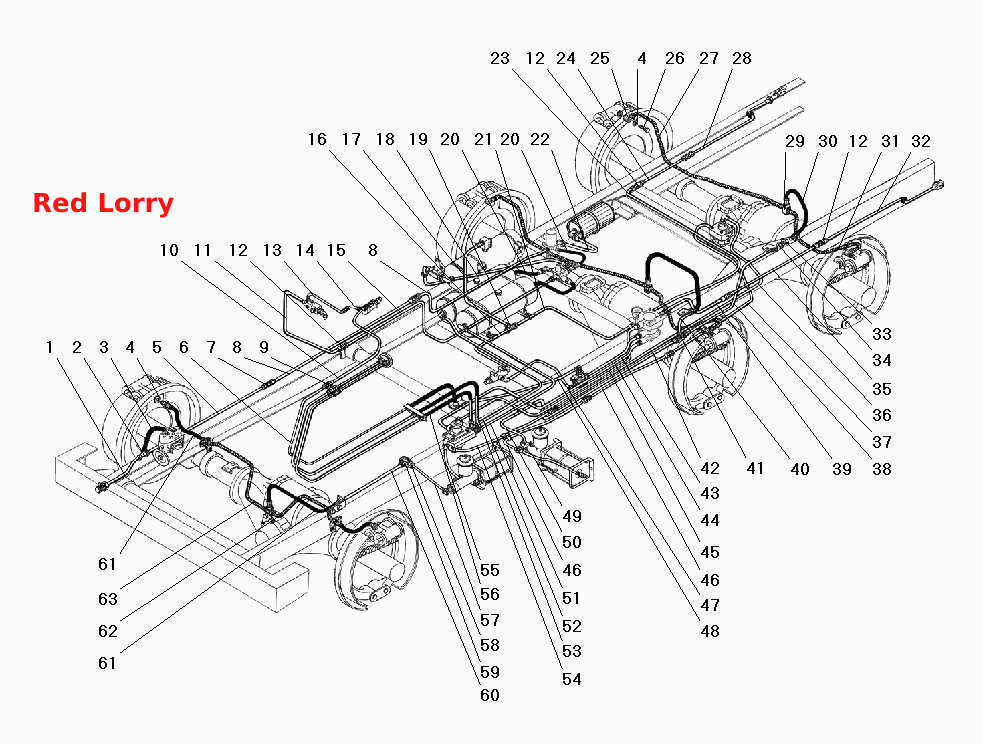

Трубопроводы и шланги гидропневматического привода рабочих тормозов без АБС
100%
Название детали
Трубка от тройника к буксирному клапану в сборе
Заводской номер
5557Я-3506076
Количество на модель
1
№
1
Название детали
Тройник М20х1,5
Заводской номер
339228
Количество на модель
1
№
2
Название детали
Шланг компрессора в сборе
Заводской номер
375-3506380
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
4320-3506054
Количество на модель
10
№
4
Название детали
Трубка от компрессора к влагомаслоотделителю
Заводской номер
375-3506490
Количество на модель
1
№
5
Название детали
Трубка к нижнему штуцеру манометра, первая в сборе
Заводской номер
4320-3506330-02
Количество на модель
3
№
6
Название детали
Штуцер М20х1,5
Заводской номер
339222
Количество на модель
4
№
7
Название детали
Трубка от компрессора к регулятору давления вторая в сборе
Заводской номер
4320-3506182-10
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
339396
Количество на модель
3
№
9
Название детали
Трубка к нижнему штуцеру манометра, вторая в сборе
Заводской номер
4320-3506430-01
Количество на модель
3
№
10
Название детали
Трубка от 3-го воздушного баллона, вторая в сборе
Заводской номер
375-3506330-01
Количество на модель
1
№
11
Название детали
Штуцер М16х1,5
Заводской номер
339050
Количество на модель
6
№
12
Название детали
Трубка к крану
Заводской номер
375Д-5205042
Количество на модель
1
№
13
Название детали
Трубка от крестовины к штуцеру
Заводской номер
375Д-5205050
Количество на модель
1
№
14
Название детали
Трубка от клапана к крестовине, первая
Заводской номер
4320-3506366-02
Количество на модель
1
№
15
Название детали
Трубка от крана к тройнику в сборе
Заводской номер
4320-3506372-01
Количество на модель
1
№
16
Название детали
Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе
Заводской номер
432007-3506462-01
Количество на модель
1
№
17
Название детали
Трубка от тройника к 3-му воздушному баллону в сборе
Заводской номер
4320У2-3506245-01
Количество на модель
1
№
18
Название детали
Тройник М16х1,5
Заводской номер
339435
Количество на модель
2
№
19
Название детали
Шланг гибкий
Заводской номер
4320Х-3506398
Количество на модель
3
№
20
Название детали
Трубка от клапана прицепа к тройнику
Заводской номер
432047-3506376-02
Количество на модель
1
№
21
Название детали
Трубка от дополнительного баллона к влагомаслоотделителю
Заводской номер
5557Х-3506744
Количество на модель
1
№
22
Название детали
Трубка к клапану обрыва в сборе
Заводской номер
4320-3506170-01
Количество на модель
1
№
23
Название детали
Трубка к соединительной головке, вторая в сборе
Заводской номер
4320-3506228-01
Количество на модель
1
№
24
Название детали
Муфта соединительная
Заводской номер
4320-3506002
Количество на модель
4
№
25
Название детали
Болт М12х1,25х28
Заводской номер
51-3506012
Количество на модель
4
№
26
Название детали
Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе
Заводской номер
375-3506100-Б2
Количество на модель
2
№
27
Название детали
Трубка к соединительной головке, третья в сборе
Заводской номер
4320-3506520-01
Количество на модель
1
№
28
Название детали
Тройник трубопроводов к задним тормозам
Заводской номер
375-3506091-01
Количество на модель
1
№
29
Название детали
Шланг гибкий в сборе
Заводской номер
375-3506024-01
Количество на модель
2
№
30
Название детали
Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе
Заводской номер
375-3506113-Б2
Количество на модель
2
№
31
Название детали
Трубка к соединительной головке, третья в сборе
Заводской номер
5557-3506228-01
Количество на модель
1
№
32
Название детали
Гайка М16х1,5-6Н
Заводской номер
250636-П29
Количество на модель
3
№
33
Название детали
Шайба 16Л
Заводской номер
252159-П2
Количество на модель
3
№
34
Название детали
Трубка к соединительной головке, вторая в сборе
Заводской номер
375-3506210-01
Количество на модель
1
№
35
Название детали
Трубка от тормозного крана к регулятору тормозных сил, вторая
Заводской номер
4320-3506210-01
Количество на модель
1
№
36
Название детали
Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе
Заводской номер
4320-3506454-01
Количество на модель
1
№
37
Название детали
Трубопровод от тройника к тормозам заднего моста второй в сборе
Заводской номер
375-3506083-Б
Количество на модель
1
№
38
Название детали
Трубка к соединительной головке, первая в сборе
Заводской номер
4320-3506378-01
Количество на модель
2
№
39
Название детали
Трубка от тройника к среднему мосту в сборе
Заводской номер
4320-3506055
Количество на модель
1
№
40
Название детали
Тройник
Заводской номер
4320-3506099
Количество на модель
1
№
41
Название детали
Трубка от тройника к задним тормозам в сборе
Заводской номер
5557Я-3506080
Количество на модель
1
№
42
Название детали
Трубка к клапану первая, в сборе
Заводской номер
432007-3506514-01
Количество на модель
1
№
43
Название детали
Трубка от крана к клапану прицепа, верхняя
Заводской номер
4320-3506368-01
Количество на модель
1
№
44
Название детали
Трубка от тормозного крана к клапану прицепа, нижняя в сборе
Заводской номер
4320-3506455-01
Количество на модель
1
№
45
Название детали
Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе
Заводской номер
4320-3506474-01
Количество на модель
2
№
46
Название детали
Трубка от крана к клапану в сборе
Заводской номер
4320Х-3506366-01
Количество на модель
1
№
47
Название детали
Трубка к манометру в сборе
Заводской номер
4320-3506325-11
Количество на модель
1
№
48
Название детали
Трубка к пневмоусилителю, третья в сборе
Заводской номер
4320-3506160-01
Количество на модель
1
№
49
Название детали
Трубка к 1-му главному тормозному цилиндру в сборе
Заводской номер
43205-3506014
Количество на модель
1
№
50
Название детали
Трубка от левого воздушного баллона к тормозному крану в сборе
Заводской номер
4320-3506440-01
Количество на модель
1
№
51
Название детали
Трубка от правого воздушного баллона в сборе
Заводской номер
4320-3506240-22
Количество на модель
1
№
52
Название детали
Трубка к манометру в сборе
Заводской номер
5557-3506318-01
Количество на модель
2
№
53
Название детали
Трубка от крана к регулятору тормозных сил, первая в сборе
Заводской номер
4320-3506316-01
Количество на модель
1
№
54
Название детали
Трубка от тормозного крана ко второму пневмоусилителю в сборе
Заводской номер
4320-3506450-01
Количество на модель
1
№
55
Название детали
Шланг манометра
Заводской номер
5557-3506207
Количество на модель
2
№
56
Название детали
Трубопровод ко второму главному тормозному цилиндру в сборе
Заводской номер
375-3506005-Б
Количество на модель
1
№
57
Название детали
Гайка М18х1,5-6Н
Заводской номер
250563-П29
Количество на модель
1
№
58
Название детали
Угольник трубопроводов гидротормозов
Заводской номер
375-3506017-20
Количество на модель
2
№
59
Название детали
Трубка к передним тормозам в сборе
Заводской номер
5557Я-3506012
Количество на модель
1
№
60
Название детали
Шланг гибкий в сборе
Заводской номер
375-3506045-01
Количество на модель
3
№
61
Название детали
Трубопровод от тройника к левому переднему тормозу в сборе
Заводской номер
375-3506062-Б
Количество на модель
1
№
62
Название детали
Трубопровод от тройника к правому переднему тормозу в сборе
Заводской номер
375-3506036-Б
Количество на модель
1
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка от тройника к буксирному клапану в сборе | 5557Я-3506076 | 1 | 1 | 1 | |||
| 2 | Тройник М20х1,5 | 339228 | 1 | 1 | 2 | |||
| 3 | Шланг компрессора в сборе | 375-3506380 | 1 | 1 | 3 | |||
| 4 | Прокладка | 4320-3506054 | 10 | 10 | 4 | |||
| 5 | Трубка от компрессора к влагомаслоотделителю | 375-3506490 | 1 | 1 | 5 | |||
| 6 | Трубка к нижнему штуцеру манометра, первая в сборе | 4320-3506330-02 | 3 | 3 | 6 | |||
| 7 | Штуцер М20х1,5 | 339222 | 4 | 4 | 7 | |||
| 8 | Трубка от компрессора к регулятору давления вторая в сборе | 4320-3506182-10 | 2 | 2 | 8 | |||
| 9 | Штуцер | 339396 | 3 | 3 | 9 | |||
| 10 | Трубка к нижнему штуцеру манометра, вторая в сборе | 4320-3506430-01 | 3 | 3 | 10 | |||
| 11 | Трубка от 3-го воздушного баллона, вторая в сборе | 375-3506330-01 | 1 | 1 | 11 | |||
| 12 | Штуцер М16х1,5 | 339050 | 6 | 6 | 12 | |||
| 13 | Трубка к крану | 375Д-5205042 | 1 | 1 | 13 | |||
| 14 | Трубка от крестовины к штуцеру | 375Д-5205050 | 1 | 1 | 14 | |||
| 15 | Трубка от клапана к крестовине, первая | 4320-3506366-02 | 1 | 1 | 15 | |||
| 16 | Трубка от крана к тройнику в сборе | 4320-3506372-01 | 1 | 1 | 16 | |||
| 17 | Трубка от крана прицепа к 3-му воздушному баллону, вторая в сборе | 432007-3506462-01 | 1 | 1 | 17 | |||
| 18 | Трубка от тройника к 3-му воздушному баллону в сборе | 4320У2-3506245-01 | 1 | 1 | 18 | |||
| 19 | Тройник М16х1,5 | 339435 | 2 | 2 | 19 | |||
| 20 | Шланг гибкий | 4320Х-3506398 | 3 | 3 | 20 | |||
| 21 | Трубка от клапана прицепа к тройнику | 432047-3506376-02 | 1 | 1 | 21 | |||
| 22 | Трубка от дополнительного баллона к влагомаслоотделителю | 5557Х-3506744 | 1 | 1 | 22 | |||
| 23 | Трубка к клапану обрыва в сборе | 4320-3506170-01 | 1 | 1 | 23 | |||
| 24 | Трубка к соединительной головке, вторая в сборе | 4320-3506228-01 | 1 | 1 | 24 | |||
| 25 | Муфта соединительная | 4320-3506002 | 4 | 4 | 25 | |||
| 26 | Болт М12х1,25х28 | 51-3506012 | 4 | 4 | 26 | |||
| 27 | Трубопровод от тройника к правому тормозу среднего (заднего) моста в сборе | 375-3506100-Б2 | 2 | 2 | 27 | |||
| 28 | Трубка к соединительной головке, третья в сборе | 4320-3506520-01 | 1 | 1 | 28 | |||
| 29 | Тройник трубопроводов к задним тормозам | 375-3506091-01 | 1 | 1 | 29 | |||
| 30 | Шланг гибкий в сборе | 375-3506024-01 | 2 | 2 | 30 | |||
| 31 | Трубопровод от тройника к левому тормозу среднего (заднего) моста в сборе | 375-3506113-Б2 | 2 | 2 | 31 | |||
| 32 | Трубка к соединительной головке, третья в сборе | 5557-3506228-01 | 1 | 1 | 32 | |||
| 33 | Гайка М16х1,5-6Н | 250636-П29 | 3 | 3 | 33 | |||
| 34 | Шайба 16Л | 252159-П2 | 3 | 3 | 34 | |||
| 35 | Трубка к соединительной головке, вторая в сборе | 375-3506210-01 | 1 | 1 | 35 | |||
| 36 | Трубка от тормозного крана к регулятору тормозных сил, вторая | 4320-3506210-01 | 1 | 1 | 36 | |||
| 37 | Трубка от регулятора тормозных сил к пневмоусилителю, первая в сборе | 4320-3506454-01 | 1 | 1 | 37 | |||
| 38 | Трубопровод от тройника к тормозам заднего моста второй в сборе | 375-3506083-Б | 1 | 1 | 38 | |||
| 39 | Трубка к соединительной головке, первая в сборе | 4320-3506378-01 | 2 | 2 | 39 | |||
| 40 | Трубка от тройника к среднему мосту в сборе | 4320-3506055 | 1 | 1 | 40 | |||
| 41 | Тройник | 4320-3506099 | 1 | 1 | 41 | |||
| 42 | Трубка от тройника к задним тормозам в сборе | 5557Я-3506080 | 1 | 1 | 42 | |||
| 43 | Трубка к клапану первая, в сборе | 432007-3506514-01 | 1 | 1 | 43 | |||
| 44 | Трубка от крана к клапану прицепа, верхняя | 4320-3506368-01 | 1 | 1 | 44 | |||
| 45 | Трубка от тормозного крана к клапану прицепа, нижняя в сборе | 4320-3506455-01 | 1 | 1 | 45 | |||
| 46 | Трубка от регулятора тормозных сил к пневмоусилителю, вторая в сборе | 4320-3506474-01 | 2 | 2 | 46 | |||
| 47 | Трубка от крана к клапану в сборе | 4320Х-3506366-01 | 1 | 1 | 47 | |||
| 48 | Трубка к манометру в сборе | 4320-3506325-11 | 1 | 1 | 48 | |||
| 49 | Трубка к пневмоусилителю, третья в сборе | 4320-3506160-01 | 1 | 1 | 49 | |||
| 50 | Трубка к 1-му главному тормозному цилиндру в сборе | 43205-3506014 | 1 | 1 | 50 | |||
| 51 | Трубка от левого воздушного баллона к тормозному крану в сборе | 4320-3506440-01 | 1 | 1 | 51 | |||
| 52 | Трубка от правого воздушного баллона в сборе | 4320-3506240-22 | 1 | 1 | 52 | |||
| 53 | Трубка к манометру в сборе | 5557-3506318-01 | 2 | 2 | 53 | |||
| 54 | Трубка от крана к регулятору тормозных сил, первая в сборе | 4320-3506316-01 | 1 | 1 | 54 | |||
| 55 | Трубка от тормозного крана ко второму пневмоусилителю в сборе | 4320-3506450-01 | 1 | 1 | 55 | |||
| 56 | Шланг манометра | 5557-3506207 | 2 | 2 | 56 | |||
| 57 | Трубопровод ко второму главному тормозному цилиндру в сборе | 375-3506005-Б | 1 | 1 | 57 | |||
| 58 | Гайка М18х1,5-6Н | 250563-П29 | 1 | 1 | 58 | |||
| 59 | Угольник трубопроводов гидротормозов | 375-3506017-20 | 2 | 2 | 59 | |||
| 60 | Трубка к передним тормозам в сборе | 5557Я-3506012 | 1 | 1 | 60 | |||
| 61 | Шланг гибкий в сборе | 375-3506045-01 | 3 | 3 | 61 | |||
| 62 | Трубопровод от тройника к левому переднему тормозу в сборе | 375-3506062-Б | 1 | 1 | 62 | |||
| 63 | Трубопровод от тройника к правому переднему тормозу в сборе | 375-3506036-Б | 1 | 1 | 63 |
