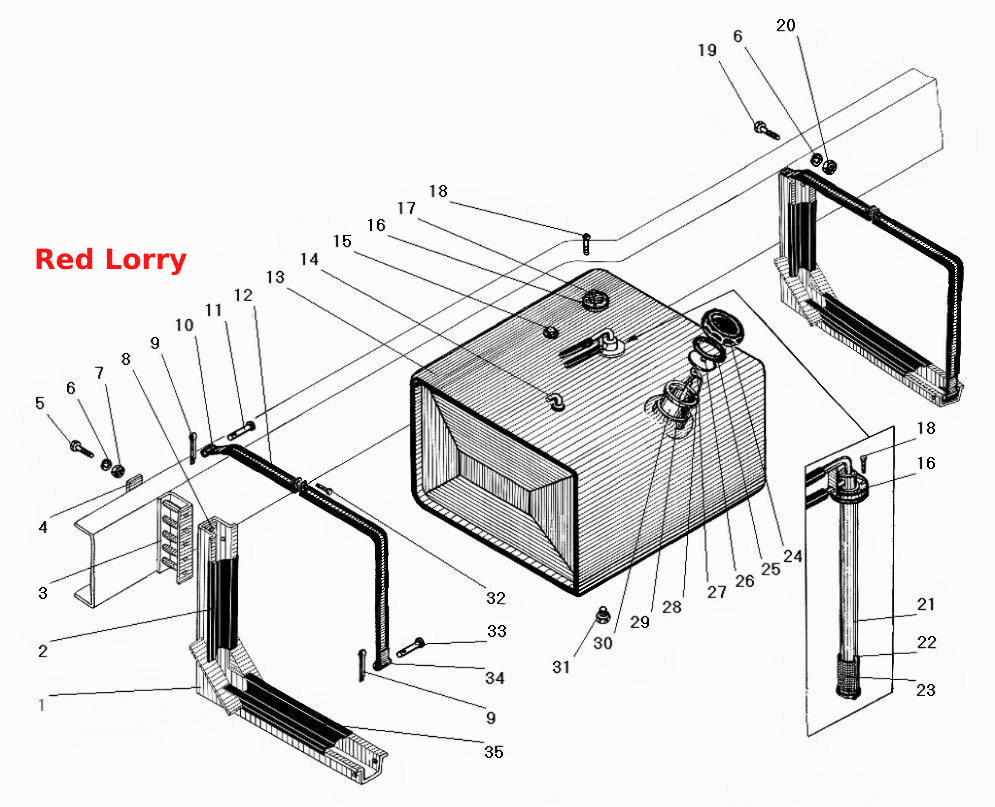

Основной топливный бак
100%
Название детали
Кронштейн топливного бака
Заводской номер
6363-1101100
Количество на модель
2
№
1
Название детали
Прокладка
Заводской номер
63621-1101121
Количество на модель
2
№
2
Название детали
Проставка
Заводской номер
63621-1101127
Количество на модель
1
№
3
Название детали
Планка
Заводской номер
6363-1101126
Количество на модель
2
№
4
Название детали
NUT-WING: .25 SS
Заводской номер
330046
Количество на модель
4
№
5
Название детали
Шайба 14 пружинная
Заводской номер
252138-П2
Количество на модель
8
№
6
Название детали
Гайка М14-6Н
Заводской номер
250558-П29
Количество на модель
4
№
7
Название детали
Планка
Заводской номер
6363-1101124
Количество на модель
2
№
8
Название детали
Шплинт 3,2х16
Заводской номер
258038-П29
Количество на модель
4
№
9
Название детали
Лента хомута с гайкой
Заводской номер
63621-1101174
Количество на модель
2
№
10
Название детали
Палец х
Заводской номер
260072-П29
Количество на модель
4
№
11
Название детали
Прокладка
Заводской номер
63621-1101129
Количество на модель
2
№
12
Название детали
Бак топливный
Заводской номер
63634-1101012
Количество на модель
1
№
13
Название детали
Угольник
Заводской номер
339843
Количество на модель
1
№
14
Название детали
Пробка контрольная К1/4"
Заводской номер
262542-П29
Количество на модель
1
№
15
Название детали
Прокладка датчика уплотнительная
Заводской номер
375-3806748
Количество на модель
2
№
16
Название детали
Датчик указателя уровня топлива
Заводской номер
ДУМП-29
Количество на модель
1
№
17
Название детали
Болт М5-6gх13
Заводской номер
Н-11302-П29
Количество на модель
10
№
18
Название детали
Болт М14х1,5х60
Заводской номер
330019-П29
Количество на модель
4
№
19
Название детали
Гайка М14х1,5-6Н ОСТ 37.001.124-93
Заводской номер
250559-П29
Количество на модель
4
№
20
Название детали
Трубка топливозаборная с фланцем и стаканом
Заводской номер
63621-1104012
Количество на модель
1
№
21
Название детали
Фиксатор топливозаборника
Заводской номер
432001-1104057-01
Количество на модель
1
№
22
Название детали
Фильтр приемной трубки
Заводской номер
432001-1104003
Количество на модель
1
№
23
Название детали
Корпус пробки
Заводской номер
63621-1103021
Количество на модель
1
№
24
Название детали
Прокладка пробки топливного бака
Заводской номер
63621-1103008
Количество на модель
1
№
25
Название детали
Пластина пружинная
Заводской номер
63621-1103027
Количество на модель
1
№
26
Название детали
Пластина цепочки пробки топливного бака
Заводской номер
375-1103012
Количество на модель
1
№
27
Название детали
Цепочка пробки в сборе
Заводской номер
2201с60
Количество на модель
1
№
28
Название детали
Болт М6х11
Заводской номер
330513-П29
Количество на модель
1
№
29
Название детали
Стакан с фильтром в сборе
Заводской номер
432001-1101154
Количество на модель
1
№
30
Название детали
Пробка сливного крана
Заводской номер
432001-1101018
Количество на модель
1
№
31
Название детали
Болт М14-6gх75
Заводской номер
201598-П29
Количество на модель
2
№
32
Название детали
Прокладка
Заводской номер
63621-1101120
Количество на модель
2
№
33
Название детали
Лента хомута с втулкой
Заводской номер
63621-1101173
Количество на модель
2
№
34
Название детали
Прокладка
Заводской номер
63621-1101107
Количество на модель
2
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн топливного бака | 6363-1101100 | 2 | 2 | 1 | |||
| 2 | Прокладка | 63621-1101121 | 2 | 2 | 2 | |||
| 3 | Проставка | 63621-1101127 | 1 | 1 | 3 | |||
| 4 | Планка | 6363-1101126 | 2 | 2 | 4 | |||
| 5 | NUT-WING: .25 SS | 330046 | 4 | 4 | 5 | |||
| 6 | Шайба 14 пружинная | 252138-П2 | 8 | 8 | 6 | |||
| 7 | Гайка М14-6Н | 250558-П29 | 4 | 4 | 7 | |||
| 8 | Планка | 6363-1101124 | 2 | 2 | 8 | |||
| 9 | Шплинт 3,2х16 | 258038-П29 | 4 | 4 | 9 | |||
| 10 | Лента хомута с гайкой | 63621-1101174 | 2 | 2 | 10 | |||
| 11 | Палец х | 260072-П29 | 4 | 4 | 11 | |||
| 12 | Прокладка | 63621-1101129 | 2 | 2 | 12 | |||
| 13 | Бак топливный | 63634-1101012 | 1 | 1 | 13 | |||
| 14 | Угольник | 339843 | 1 | 1 | 14 | |||
| 15 | Пробка контрольная К1/4" | 262542-П29 | 1 | 1 | 15 | |||
| 16 | Прокладка датчика уплотнительная | 375-3806748 | 2 | 2 | 16 | |||
| 17 | Датчик указателя уровня топлива | ДУМП-29 | 1 | 1 | 17 | |||
| 18 | Болт М5-6gх13 | Н-11302-П29 | 10 | 10 | 18 | |||
| 19 | Болт М14х1,5х60 | 330019-П29 | 4 | 4 | 19 | |||
| 20 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | 250559-П29 | 4 | 4 | 20 | |||
| 21 | Трубка топливозаборная с фланцем и стаканом | 63621-1104012 | 1 | 1 | 21 | |||
| 22 | Фиксатор топливозаборника | 432001-1104057-01 | 1 | 1 | 22 | |||
| 23 | Фильтр приемной трубки | 432001-1104003 | 1 | 1 | 23 | |||
| 24 | Корпус пробки | 63621-1103021 | 1 | 1 | 24 | |||
| 25 | Прокладка пробки топливного бака | 63621-1103008 | 1 | 1 | 25 | |||
| 26 | Пластина пружинная | 63621-1103027 | 1 | 1 | 26 | |||
| 27 | Пластина цепочки пробки топливного бака | 375-1103012 | 1 | 1 | 27 | |||
| 28 | Цепочка пробки в сборе | 2201с60 | 1 | 1 | 28 | |||
| 29 | Болт М6х11 | 330513-П29 | 1 | 1 | 29 | |||
| 30 | Стакан с фильтром в сборе | 432001-1101154 | 1 | 1 | 30 | |||
| 31 | Пробка сливного крана | 432001-1101018 | 1 | 1 | 31 | |||
| 32 | Болт М14-6gх75 | 201598-П29 | 2 | 2 | 32 | |||
| 33 | Прокладка | 63621-1101120 | 2 | 2 | 33 | |||
| 34 | Лента хомута с втулкой | 63621-1101173 | 2 | 2 | 34 | |||
| 35 | Прокладка | 63621-1101107 | 2 | 2 | 35 |
