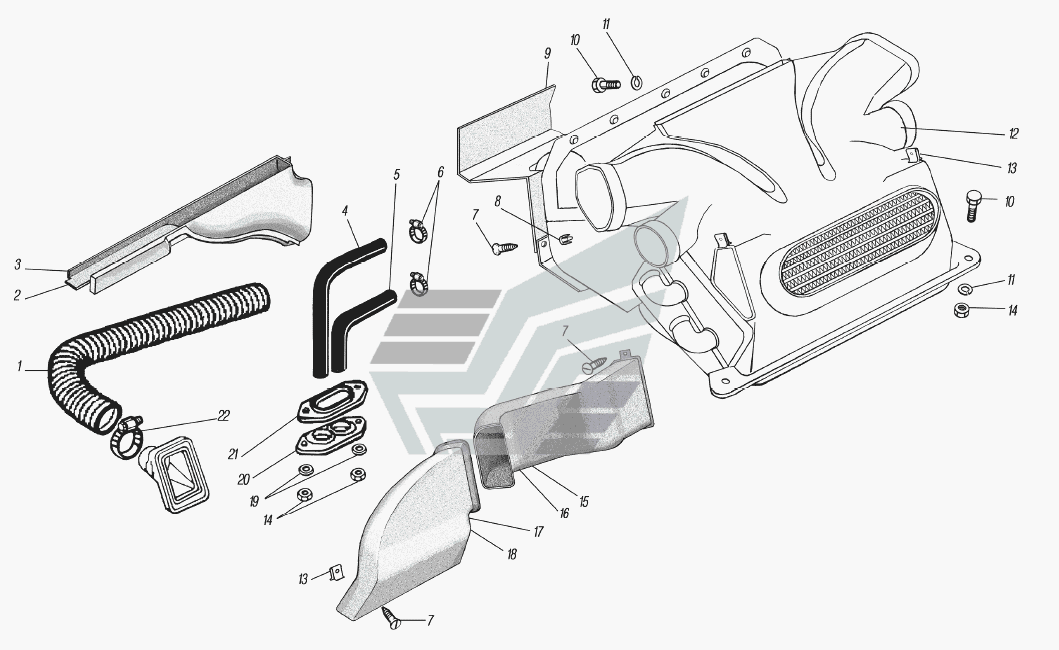

Установка системы отопления
100%
Название детали
Рукав подачи воздуха
Заводской номер
6363-8102075
Количество на модель
2
№
1
Название детали
Сопло обдува ветрового стекла правое
Заводской номер
6363-8102071
Количество на модель
1
№
2
Название детали
Сопло обдува ветрового стекла правое
Заводской номер
6363-8102072
Количество на модель
1
№
3
Название детали
Шланг
Заводской номер
532301-8120043
Количество на модель
1
№
4
Название детали
Шланг
Заводской номер
532301-8120044
Количество на модель
1
№
5
Название детали
Хомут ТО-
Заводской номер
00.10.00-02
Количество на модель
2
№
6
Название детали
Винт М4х16
Заводской номер
240619-П29
Количество на модель
8
№
7
Название детали
Втулка крепления
Заводской номер
2101-2808020
Количество на модель
4
№
8
Название детали
Козырек отопителя
Заводской номер
532301-8101097
Количество на модель
1
№
9
Название детали
Болт М8-6gх25 ОСТ 37.001.123-96
Заводской номер
201458-П29
Количество на модель
4
№
10
Название детали
Шайба 8
Заводской номер
1/25983/71
Количество на модель
8
№
11
Название детали
Электродвигатель отопителя кабины
Заводской номер
6363-8101010
Количество на модель
1
№
12
Название детали
Скоба
Заводской номер
292663
Количество на модель
4
№
13
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
2
№
14
Название детали
Воздуховод правый
Заводской номер
6363-8102238
Количество на модель
1
№
15
Название детали
Воздуховод левый
Заводской номер
6363-8102239
Количество на модель
1
№
16
Название детали
Сопло обдува ног правое
Заводской номер
6363-8102258
Количество на модель
1
№
17
Название детали
Сопло обдува ног левое
Заводской номер
6363-8102259
Количество на модель
1
№
18
Название детали
Шайба зубчатая 6х12
Заводской номер
1/26053/71
Количество на модель
2
№
19
Название детали
Обойма уплотнителя
Заводской номер
330-8120041
Количество на модель
1
№
20
Название детали
Уплотнитель шлангов
Заводской номер
330-8120042
Количество на модель
1
№
21
Название детали
Хомут червячный
Заводской номер
00.78-03
Количество на модель
2
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав подачи воздуха | 6363-8102075 | 2 | 2 | 1 | |||
| 2 | Сопло обдува ветрового стекла правое | 6363-8102071 | 1 | 1 | 2 | |||
| 3 | Сопло обдува ветрового стекла правое | 6363-8102072 | 1 | 1 | 3 | |||
| 4 | Шланг | 532301-8120043 | 1 | 1 | 4 | |||
| 5 | Шланг | 532301-8120044 | 1 | 1 | 5 | |||
| 6 | Хомут ТО- | 00.10.00-02 | 2 | 2 | 6 | |||
| 7 | Винт М4х16 | 240619-П29 | 8 | 8 | 7 | |||
| 8 | Втулка крепления | 2101-2808020 | 4 | 4 | 8 | |||
| 9 | Козырек отопителя | 532301-8101097 | 1 | 1 | 9 | |||
| 10 | Болт М8-6gх25 ОСТ 37.001.123-96 | 201458-П29 | 4 | 4 | 10 | |||
| 11 | Шайба 8 | 1/25983/71 | 8 | 8 | 11 | |||
| 12 | Электродвигатель отопителя кабины | 6363-8101010 | 1 | 1 | 12 | |||
| 13 | Скоба | 292663 | 4 | 4 | 13 | |||
| 14 | Орех М | 250508-П29 | 2 | 2 | 14 | |||
| 15 | Воздуховод правый | 6363-8102238 | 1 | 1 | 15 | |||
| 16 | Воздуховод левый | 6363-8102239 | 1 | 1 | 16 | |||
| 17 | Сопло обдува ног правое | 6363-8102258 | 1 | 1 | 17 | |||
| 18 | Сопло обдува ног левое | 6363-8102259 | 1 | 1 | 18 | |||
| 19 | Шайба зубчатая 6х12 | 1/26053/71 | 2 | 2 | 19 | |||
| 20 | Обойма уплотнителя | 330-8120041 | 1 | 1 | 20 | |||
| 21 | Уплотнитель шлангов | 330-8120042 | 1 | 1 | 21 | |||
| 22 | Хомут червячный | 00.78-03 | 2 | 2 | 22 |
