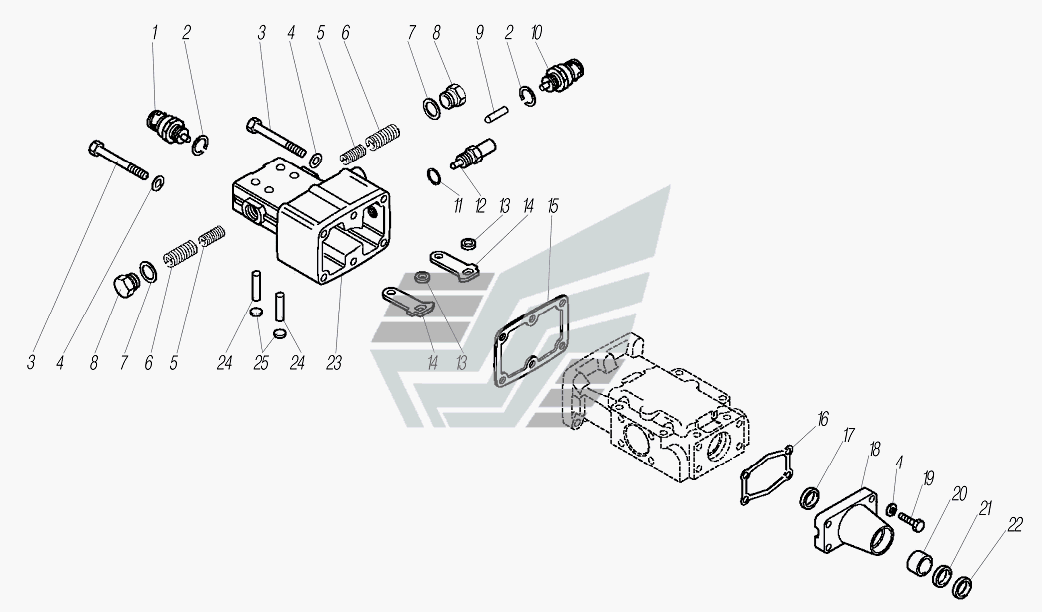

Установка крышки механизма переключения передач
100%
Название детали
ПЕРЕКЛЮЧАТЕЛЬ
Заводской номер
0501.210.058
Количество на модель
1
№
1
Название детали
Уплотнительное кольцо
Заводской номер
0634.801.062
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
0636.011.764
Количество на модель
6
№
3
Название детали
Стиральная машина
Заводской номер
0630.100.295
Количество на модель
6
№
4
Название детали
КОМПРСПРИНГ
Заводской номер
0732.040.984
Количество на модель
2
№
5
Название детали
Нажимная пружина
Заводской номер
0732.040.985
Количество на модель
2
№
6
Название детали
Уплотнительное кольцо
Заводской номер
0730.009.515
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
1315.307.736
Количество на модель
2
№
8
Название детали
Контакт
Заводской номер
0731.208.230
Количество на модель
1
№
9
Название детали
ПЕРЕКЛЮЧАТЕЛЬ
Заводской номер
0501.216.474
Количество на модель
1
№
10
Название детали
Регулировочное кольцо
Заводской номер
0630.000.072
Количество на модель
1
№
11
Название детали
Упор стопорный
Заводской номер
1324.207.004
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
0730.006.347
Количество на модель
2
№
13
Название детали
Рычаг стопора
Заводской номер
1304.307.019
Количество на модель
2
№
14
Название детали
Прокладка
Заводской номер
1315.307.012
Количество на модель
1
№
15
Название детали
Прокладка
Заводской номер
0501.318.308
Количество на модель
1
№
16
Название детали
Уплотнение вала
Заводской номер
0634.300.020
Количество на модель
1
№
17
Название детали
Крышка механизмом переключения передач
Заводской номер
1304.307.425
Количество на модель
1
№
18
Название детали
Шестигранный болт
Заводской номер
0636.100.797
Количество на модель
4
№
19
Название детали
Втулка подшипника
Заводской номер
0730.260.330
Количество на модель
1
№
20
Название детали
УПЛОТНЕНИЕ ВАЛА
Заводской номер
0734.300.196
Количество на модель
1
№
21
Название детали
Слив масла
Заводской номер
0634.307.367
Количество на модель
1
№
22
Название детали
Корпус
Заводской номер
1315.307.140
Количество на модель
1
№
23
Название детали
Штифт цилиндрический
Заводской номер
0631.306.226
Количество на модель
4
№
24
Название детали
Крышка уплотнительная
Заводской номер
0630.361.032
Количество на модель
4
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ПЕРЕКЛЮЧАТЕЛЬ | 0501.210.058 | 1 | 1 | 1 | |||
| 2 | Уплотнительное кольцо | 0634.801.062 | 2 | 2 | 2 | |||
| 3 | Болт | 0636.011.764 | 6 | 6 | 3 | |||
| 4 | Стиральная машина | 0630.100.295 | 6 | 6 | 4 | |||
| 5 | КОМПРСПРИНГ | 0732.040.984 | 2 | 2 | 5 | |||
| 6 | Нажимная пружина | 0732.040.985 | 2 | 2 | 6 | |||
| 7 | Уплотнительное кольцо | 0730.009.515 | 2 | 2 | 7 | |||
| 8 | Болт | 1315.307.736 | 2 | 2 | 8 | |||
| 9 | Контакт | 0731.208.230 | 1 | 1 | 9 | |||
| 10 | ПЕРЕКЛЮЧАТЕЛЬ | 0501.216.474 | 1 | 1 | 10 | |||
| 11 | Регулировочное кольцо | 0630.000.072 | 1 | 1 | 11 | |||
| 12 | Упор стопорный | 1324.207.004 | 1 | 1 | 12 | |||
| 13 | Кольцо | 0730.006.347 | 2 | 2 | 13 | |||
| 14 | Рычаг стопора | 1304.307.019 | 2 | 2 | 14 | |||
| 15 | Прокладка | 1315.307.012 | 1 | 1 | 15 | |||
| 16 | Прокладка | 0501.318.308 | 1 | 1 | 16 | |||
| 17 | Уплотнение вала | 0634.300.020 | 1 | 1 | 17 | |||
| 18 | Крышка механизмом переключения передач | 1304.307.425 | 1 | 1 | 18 | |||
| 19 | Шестигранный болт | 0636.100.797 | 4 | 4 | 19 | |||
| 20 | Втулка подшипника | 0730.260.330 | 1 | 1 | 20 | |||
| 21 | УПЛОТНЕНИЕ ВАЛА | 0734.300.196 | 1 | 1 | 21 | |||
| 22 | Слив масла | 0634.307.367 | 1 | 1 | 22 | |||
| 23 | Корпус | 1315.307.140 | 1 | 1 | 23 | |||
| 24 | Штифт цилиндрический | 0631.306.226 | 4 | 4 | 24 | |||
| 25 | Крышка уплотнительная | 0630.361.032 | 4 | 4 | 25 |
