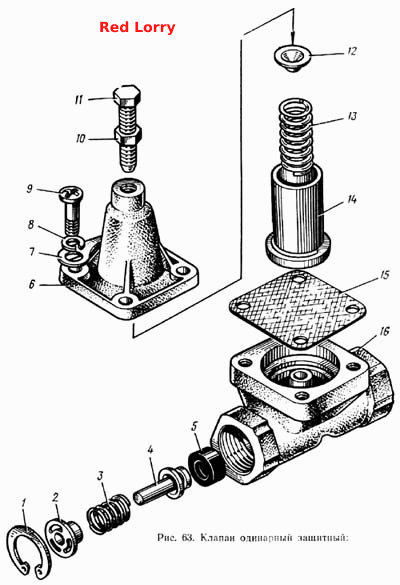

Клапан одинарный защитный
100%
Название детали
Кольцо упорное 20
Заводской номер
307758-П2
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
100-3515026
Количество на модель
1
№
2
Название детали
Пружина
Заводской номер
100-3515025
Количество на модель
1
№
3
Название детали
Корпус клапана
Заводской номер
100-3515022
Количество на модель
1
№
4
Название детали
Кольцо клапана
Заводской номер
100-3515023
Количество на модель
1
№
5
Название детали
Крышка
Заводской номер
100-3515040
Количество на модель
1
№
6
Название детали
Табличка
Заводской номер
100-3515049
Количество на модель
1
№
7
Название детали
Шайба пружинная
Заводской номер
305887-П2
Количество на модель
4
№
8
Название детали
Винт
Заводской номер
302209-П29
Количество на модель
4
№
9
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
1
№
10
Название детали
Винт крышки
Заводской номер
302204-П29
Количество на модель
1
№
11
Название детали
Тарелка пружины
Заводской номер
100-3515034
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
100-3515032
Количество на модель
1
№
13
Название детали
Поршень
Заводской номер
100-3515030
Количество на модель
1
№
14
Название детали
Мембрана
Заводской номер
100-3515028-10
Количество на модель
1
№
15
Название детали
Корпус
Заводской номер
100-3515020
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кольцо упорное 20 | 307758-П2 | 1 | 1 | 1 | |||
| 2 | Втулка | 100-3515026 | 1 | 1 | 2 | |||
| 3 | Пружина | 100-3515025 | 1 | 1 | 3 | |||
| 4 | Корпус клапана | 100-3515022 | 1 | 1 | 4 | |||
| 5 | Кольцо клапана | 100-3515023 | 1 | 1 | 5 | |||
| 6 | Крышка | 100-3515040 | 1 | 1 | 6 | |||
| 7 | Табличка | 100-3515049 | 1 | 1 | 7 | |||
| 8 | Шайба пружинная | 305887-П2 | 4 | 4 | 8 | |||
| 9 | Винт | 302209-П29 | 4 | 4 | 9 | |||
| 10 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 1 | 1 | 10 | |||
| 11 | Винт крышки | 302204-П29 | 1 | 1 | 11 | |||
| 12 | Тарелка пружины | 100-3515034 | 1 | 1 | 12 | |||
| 13 | Пружина | 100-3515032 | 1 | 1 | 13 | |||
| 14 | Поршень | 100-3515030 | 1 | 1 | 14 | |||
| 15 | Мембрана | 100-3515028-10 | 1 | 1 | 15 | |||
| 16 | Корпус | 100-3515020 | 1 | 1 | 16 |
