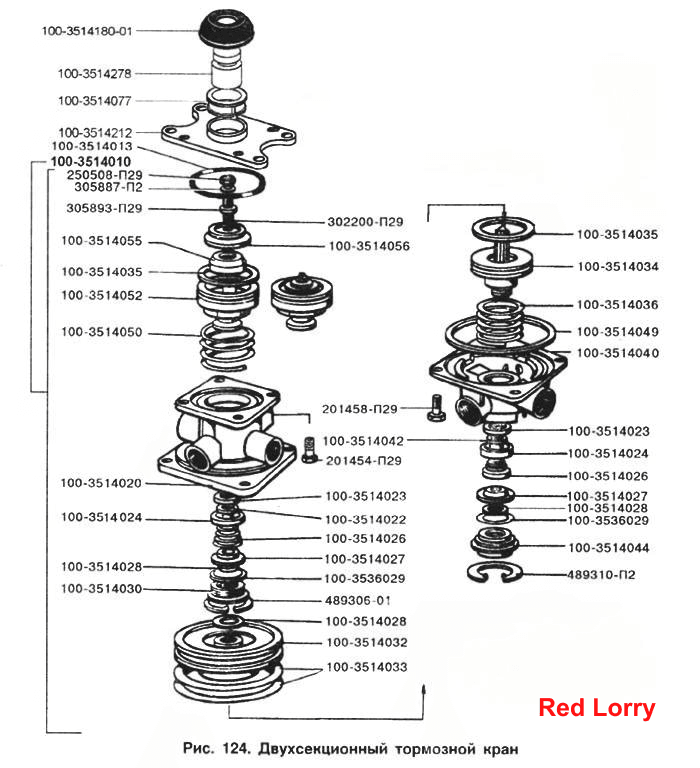

Двухсекционный тормозной кран
100%
Название детали
Кран тормозной в сборе
Заводской номер
100-3514208
Количество на модель
1
№
Название детали
Пружина
Заводской номер
100-3514050
Количество на модель
1
№
Название детали
Поршень верхний
Заводской номер
100-3514052
Количество на модель
1
№
Название детали
Элемент уравновешивающий
Заводской номер
100-3514055
Количество на модель
1
№
Название детали
Тарелка пружины
Заводской номер
100-3514056
Количество на модель
1
№
Название детали
Втулка
Заводской номер
100-3514077
Количество на модель
1
№
Название детали
Оболочка защитная
Заводской номер
100-3514180-01
Количество на модель
1
№
Название детали
Крышка
Заводской номер
100-3514212
Количество на модель
1
№
Название детали
Толкатель
Заводской номер
100-3514278
Количество на модель
1
№
Название детали
Кольцо 32x3
Заводской номер
100-3536029
Количество на модель
2
№
Название детали
Болт М8х1,25х16
Заводской номер
201454-П29
Количество на модель
4
№
Название детали
Болт М8-6gх25 ОСТ 37.001.123-96
Заводской номер
201458-П29
Количество на модель
4
№
Название детали
Орех М
Заводской номер
250508-П29
Количество на модель
1
№
Название детали
Винт
Заводской номер
302200-П29
Количество на модель
1
№
Название детали
Шайба пружинная
Заводской номер
305887-П2
Количество на модель
1
№
Название детали
Шайба 6
Заводской номер
305893-П29
Количество на модель
1
№
Название детали
Кольцо упорное 38
Заводской номер
489306-01
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
100-3514049
Количество на модель
1
№
Название детали
Окно выпускное в сборе
Заводской номер
100-3514044
Количество на модель
1
№
Название детали
Корпус клапана
Заводской номер
100-3514042
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
100-3514010
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
100-3514013
Количество на модель
1
№
Название детали
Корпус верхний
Заводской номер
100-3514020
Количество на модель
1
№
Название детали
Корпус клапана
Заводской номер
100-3514022
Количество на модель
1
№
Название детали
Кольцо клапана
Заводской номер
100-3514023
Количество на модель
2
№
Название детали
Колпачок
Заводской номер
100-3514024
Количество на модель
2
№
Название детали
Пружина
Заводской номер
100-3514026
Количество на модель
2
№
Название детали
Кольцо опорное
Заводской номер
100-3514027
Количество на модель
2
№
Название детали
Кольцо 20,3x2,4
Заводской номер
100-3514028
Количество на модель
3
№
Название детали
Обойма
Заводской номер
100-3514030
Количество на модель
1
№
Название детали
Поршень большой
Заводской номер
100-3514032
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
100-3514033
Количество на модель
2
№
Название детали
Поршень малый
Заводской номер
100-3514034
Количество на модель
1
№
Название детали
Кольцо 54,2х3
Заводской номер
100-3514035
Количество на модель
2
№
Название детали
Пружина
Заводской номер
100-3514036
Количество на модель
1
№
Название детали
КОРПУС НИЖНИЙ
Заводской номер
100-3514040
Количество на модель
1
№
Название детали
Кольцо упорное
Заводской номер
489310-П2
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран тормозной в сборе | 100-3514208 | 1 | 1 | |||||
| Пружина | 100-3514050 | 1 | 1 | |||||
| Поршень верхний | 100-3514052 | 1 | 1 | |||||
| Элемент уравновешивающий | 100-3514055 | 1 | 1 | |||||
| Тарелка пружины | 100-3514056 | 1 | 1 | |||||
| Втулка | 100-3514077 | 1 | 1 | |||||
| Оболочка защитная | 100-3514180-01 | 1 | 1 | |||||
| Крышка | 100-3514212 | 1 | 1 | |||||
| Толкатель | 100-3514278 | 1 | 1 | |||||
| Кольцо 32x3 | 100-3536029 | 2 | 2 | |||||
| Болт М8х1,25х16 | 201454-П29 | 4 | 4 | |||||
| Болт М8-6gх25 ОСТ 37.001.123-96 | 201458-П29 | 4 | 4 | |||||
| Орех М | 250508-П29 | 1 | 1 | |||||
| Винт | 302200-П29 | 1 | 1 | |||||
| Шайба пружинная | 305887-П2 | 1 | 1 | |||||
| Шайба 6 | 305893-П29 | 1 | 1 | |||||
| Кольцо упорное 38 | 489306-01 | 1 | 1 | |||||
| Кольцо | 100-3514049 | 1 | 1 | |||||
| Окно выпускное в сборе | 100-3514044 | 1 | 1 | |||||
| Корпус клапана | 100-3514042 | 1 | 1 | |||||
| Кран тормозной | 100-3514010 | 1 | 1 | |||||
| Кольцо | 100-3514013 | 1 | 1 | |||||
| Корпус верхний | 100-3514020 | 1 | 1 | |||||
| Корпус клапана | 100-3514022 | 1 | 1 | |||||
| Кольцо клапана | 100-3514023 | 2 | 2 | |||||
| Колпачок | 100-3514024 | 2 | 2 | |||||
| Пружина | 100-3514026 | 2 | 2 | |||||
| Кольцо опорное | 100-3514027 | 2 | 2 | |||||
| Кольцо 20,3x2,4 | 100-3514028 | 3 | 3 | |||||
| Обойма | 100-3514030 | 1 | 1 | |||||
| Поршень большой | 100-3514032 | 1 | 1 | |||||
| Кольцо | 100-3514033 | 2 | 2 | |||||
| Поршень малый | 100-3514034 | 1 | 1 | |||||
| Кольцо 54,2х3 | 100-3514035 | 2 | 2 | |||||
| Пружина | 100-3514036 | 1 | 1 | |||||
| КОРПУС НИЖНИЙ | 100-3514040 | 1 | 1 | |||||
| Кольцо упорное | 489310-П2 | 1 | 1 |
