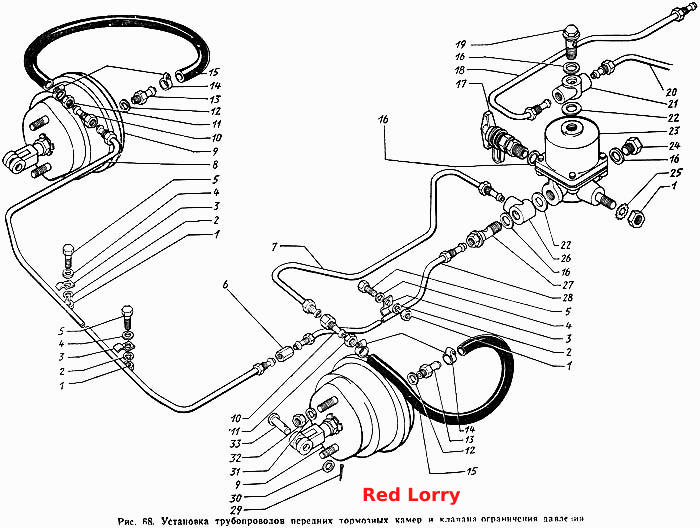

Установка трубопроводов передних тормозных камер и клапана ограничения давления
100%
Название детали
Гайка М10х1,5
Заводской номер
250512-П29
Количество на модель
4
№
1
Название детали
Шайба пружинная
Заводской номер
253135-П2
Количество на модель
3
№
2
Название детали
Скоба
Заводской номер
306722-П29
Количество на модель
3
№
3
Название детали
Шайба 8 ОСТ 37.001.144-96
Заводской номер
252005-П29
Количество на модель
3
№
4
Название детали
Болт М8-6gх20 ОСТ 37.001.123-96
Заводской номер
201456-П29
Количество на модель
3
№
5
Название детали
Штуцер проходной
Заводской номер
300361-П29
Количество на модель
1
№
6
Название детали
Трубка от клапана ограничения давления к левой передней тормозной камере
Заводской номер
130-3560114
Количество на модель
1
№
7
Название детали
Трубка от клапана ограничения давления к правой передней тормозной камере вторая
Заводской номер
130-3560130
Количество на модель
1
№
8
Название детали
Передняя тормозная камера
Заводской номер
100-3519010-01
Количество на модель
2
№
9
Название детали
Штуцер
Заводской номер
300365-П29
Количество на модель
2
№
10
Название детали
Гайка М14х1,5
Заводской номер
250634-П29
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
305915-П
Количество на модель
2
№
12
Название детали
Штуцер ввертной
Заводской номер
300353-П29
Количество на модель
2
№
13
Название детали
Хомут в сборе
Заводской номер
308764-П
Количество на модель
4
№
14
Название детали
Шланг
Заводской номер
133ВЯ-3560320
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
305916-П
Количество на модель
4
№
16
Название детали
Клапан контрольного вывода в сборе
Заводской номер
100-3515310
Количество на модель
1
№
17
Название детали
Трубка от тормозного крана к клапану ограничения давления передних тормозов
Заводской номер
130-3560110
Количество на модель
1
№
18
Название детали
Болт полый
Заводской номер
301570-П29
Количество на модель
1
№
19
Название детали
Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая
Заводской номер
130-3560502
Количество на модель
1
№
20
Название детали
Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая
Заводской номер
130В-3560502
Количество на модель
№
20
Название детали
Тройник
Заводской номер
300356-П29
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
305917-П
Количество на модель
2
№
22
Название детали
Клапан ограничения давления
Заводской номер
100-3534010
Количество на модель
1
№
23
Название детали
Пробка
Заводской номер
305062-П
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
305518-П29
Количество на модель
1
№
25
Название детали
Угольник поворотный
Заводской номер
300355-П29
Количество на модель
1
№
26
Название детали
Болт полый поворотного угольника двойного защитного клапана
Заводской номер
301572-П29
Количество на модель
1
№
27
Название детали
Трубка от клапана ограничения давления к правой передней тормозной камере первая
Заводской номер
130-3560128
Количество на модель
1
№
28
Название детали
Шплинт 4х25
Заводской номер
258053-П29
Количество на модель
2
№
29
Название детали
Шайба 14
Заводской номер
252007-П29
Количество на модель
2
№
30
Название детали
Шайба пружинная
Заводской номер
522137-П2
Количество на модель
4
№
31
Название детали
Гайка М12-6Н
Заводской номер
250514-П29
Количество на модель
4
№
32
Название детали
Палец 12х38
Заводской номер
260088-П29
Количество на модель
2
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М10х1,5 | 250512-П29 | 4 | 4 | 1 | |||
| 2 | Шайба пружинная | 253135-П2 | 3 | 3 | 2 | |||
| 3 | Скоба | 306722-П29 | 3 | 3 | 3 | |||
| 4 | Шайба 8 ОСТ 37.001.144-96 | 252005-П29 | 3 | 3 | 4 | |||
| 5 | Болт М8-6gх20 ОСТ 37.001.123-96 | 201456-П29 | 3 | 3 | 5 | |||
| 6 | Штуцер проходной | 300361-П29 | 1 | 1 | 6 | |||
| 7 | Трубка от клапана ограничения давления к левой передней тормозной камере | 130-3560114 | 1 | 1 | 7 | |||
| 8 | Трубка от клапана ограничения давления к правой передней тормозной камере вторая | 130-3560130 | 1 | 1 | 8 | |||
| 9 | Передняя тормозная камера | 100-3519010-01 | 2 | 2 | 9 | |||
| 10 | Штуцер | 300365-П29 | 2 | 2 | 10 | |||
| 11 | Гайка М14х1,5 | 250634-П29 | 2 | 2 | 11 | |||
| 12 | Шайба | 305915-П | 2 | 2 | 12 | |||
| 13 | Штуцер ввертной | 300353-П29 | 2 | 2 | 13 | |||
| 14 | Хомут в сборе | 308764-П | 4 | 4 | 14 | |||
| 15 | Шланг | 133ВЯ-3560320 | 2 | 2 | 15 | |||
| 16 | Шайба | 305916-П | 4 | 4 | 16 | |||
| 17 | Клапан контрольного вывода в сборе | 100-3515310 | 1 | 1 | 17 | |||
| 18 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | 130-3560110 | 1 | 1 | 18 | |||
| 19 | Болт полый | 301570-П29 | 1 | 1 | 19 | |||
| 20 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | 130-3560502 | 1 | 1 | 20 | |||
| 20 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | 130В-3560502 | 20 | |||||
| 21 | Тройник | 300356-П29 | 1 | 1 | 21 | |||
| 22 | Шайба | 305917-П | 2 | 2 | 22 | |||
| 23 | Клапан ограничения давления | 100-3534010 | 1 | 1 | 23 | |||
| 24 | Пробка | 305062-П | 1 | 1 | 24 | |||
| 25 | Шайба | 305518-П29 | 1 | 1 | 25 | |||
| 26 | Угольник поворотный | 300355-П29 | 1 | 1 | 26 | |||
| 27 | Болт полый поворотного угольника двойного защитного клапана | 301572-П29 | 1 | 1 | 27 | |||
| 28 | Трубка от клапана ограничения давления к правой передней тормозной камере первая | 130-3560128 | 1 | 1 | 28 | |||
| 29 | Шплинт 4х25 | 258053-П29 | 2 | 2 | 29 | |||
| 30 | Шайба 14 | 252007-П29 | 2 | 2 | 30 | |||
| 31 | Шайба пружинная | 522137-П2 | 4 | 4 | 31 | |||
| 32 | Гайка М12-6Н | 250514-П29 | 4 | 4 | 32 | |||
| 33 | Палец 12х38 | 260088-П29 | 2 | 2 | 33 |
