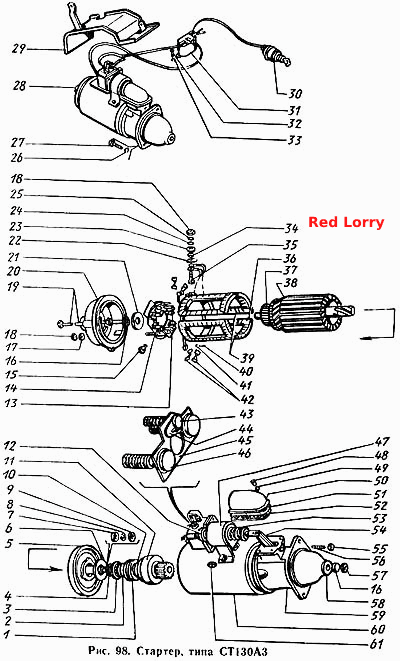

Стартер, типа СП130А3
100%
Название детали
Крышка со стороны коллектора в сборе
Заводской номер
СТ130А3-3708300
Количество на модель
1
№
Название детали
Крышка со стороны привода в сборе
Заводской номер
СТ130А3-3708400
Количество на модель
1
№
Название детали
Привод стартера в сборе
Заводской номер
СТ130А3-3708600
Количество на модель
1
№
Название детали
Траверса в сборе
Заводской номер
СТ130А3-3708320
Количество на модель
1
№
Название детали
Втулка отводки
Заводской номер
СТ21-3708601А
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
СТ21-3708604
Количество на модель
1
№
2
Название детали
Чашка
Заводской номер
СТ21-3708606
Количество на модель
1
№
3
Название детали
Кольцо запорное
Заводской номер
СТ21-3708602
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
СТ130А3-3708080
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
СТ130А3-3708012
Количество на модель
1
№
6
Название детали
Кольцо упорное
Заводской номер
СТ14-3708005
Количество на модель
1
№
7
Название детали
Кольцо замковое
Заводской номер
СТ4-3708007
Количество на модель
1
№
8
Название детали
Шайба упорная
Заводской номер
СТ4-3708006
Количество на модель
1
№
9
Название детали
Пружиня
Заводской номер
СТ21-3708603А
Количество на модель
1
№
10
Название детали
Втулка направлявшая с колесом зубчатым в сборе
Заводской номер
СТ130А3-3708610
Количество на модель
1
№
11
Название детали
Диск контактный
Заводской номер
РС16-3708030
Количество на модель
1
№
12
Название детали
Щеткодержатель
Заводской номер
СТ21-3708303
Количество на модель
4
№
13
Название детали
Траверса с болтами в сборе
Заводской номер
СТ130А3-3708330
Количество на модель
1
№
14
Название детали
Пружина щетки
Заводской номер
СТ21-3708304
Количество на модель
4
№
15
Название детали
Фильц
Заводской номер
СТ130А3-3708403
Количество на модель
2
№
16
Название детали
Шайба 6Т пружинная
Заводской номер
Х-1482
Количество на модель
2
№
17
Название детали
Гайка М6
Заводской номер
8Х-1533
Количество на модель
2
№
18
Название детали
Шпилька стяжная
Заводской номер
СТ130А2-3708003
Количество на модель
2
№
19
Название детали
Крышка
Заводской номер
СТ130А3-3708310
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
1-МО-54
Количество на модель
1
№
21
Название детали
Шайба изоляционная
Заводской номер
СТ130А3-3708107
Количество на модель
1
№
22
Название детали
Шайба изоляционная
Заводской номер
МХ-0010
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
1-МО-37
Количество на модель
1
№
24
Название детали
Шайба Л
Заводской номер
МХ-0246
Количество на модель
1
№
25
Название детали
Шайба пружинная
Заводской номер
252137-П2
Количество на модель
2
№
26
Название детали
Болт
Заводской номер
301156-П8
Количество на модель
2
№
27
Название детали
Стартер СТ130-А3 в сборе
Заводской номер
130-3708010-03
Количество на модель
1
№
28
Название детали
Щиток стартера в сборе
Заводской номер
375-3708702
Количество на модель
1
№
29
Название детали
Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350)
Заводской номер
130-3704010-А
Количество на модель
1
№
30
Название детали
Болт М6х12
Заводской номер
201416-П8
Количество на модель
2
№
32
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
2
№
33
Название детали
Втулка изоляционная
Заводской номер
1-МАБ-85
Количество на модель
1
№
34
Название детали
Болт контактный
Заводской номер
1-МО-28
Количество на модель
1
№
35
Название детали
Катушка правая в сборе
Заводской номер
СТ130А3-3708150
Количество на модель
1
№
36
Название детали
Коллектор в сборе
Заводской номер
СТ130А1-3708220
Количество на модель
1
№
37
Название детали
Якорь в сборе
Заводской номер
СТ130А1-3708200
Количество на модель
1
№
38
Название детали
Катушка в сборе
Заводской номер
СТ130А3-3708120
Количество на модель
1
№
39
Название детали
Винт крепленая панели
Заводской номер
МХ-0097
Количество на модель
4
№
40
Название детали
Реле включения стартера типа РС502 в сборе
Заводской номер
130-3708110-А
Количество на модель
1
№
41
Название детали
Шайба 5Т пружинная
Заводской номер
Х-4001
Количество на модель
4
№
41
Название детали
Щетка
Заводской номер
ФЭ3599164
Количество на модель
4
№
42
Название детали
Болт контактный
Заводской номер
РС14-3708032
Количество на модель
1
№
43
Название детали
Контакт гибкий
Заводской номер
РС14-3708034
Количество на модель
1
№
44
Название детали
Прокладка изоляционная
Заводской номер
РС14-3708033
Количество на модель
1
№
45
Название детали
Болт контактный
Заводской номер
РС14-3708032-Г
Количество на модель
1
№
46
Название детали
Реле стартера в сборе
Заводской номер
РС14Б1-3708000
Количество на модель
1
№
47
Название детали
Винт крепления вывода диода к соединительной панели
Заводской номер
8Х-1548
Количество на модель
4
№
48
Название детали
Шайба 4 пружинная
Заводской номер
Х-1012
Количество на модель
4
№
49
Название детали
Кожух защитный
Заводской номер
Т21-3708016
Количество на модель
1
№
50
Название детали
Прокладка защитного кожуха
Заводской номер
СТ21-3708015
Количество на модель
1
№
51
Название детали
Прокладка защитного кожуха
Заводской номер
СТ21-3708017
Количество на модель
1
№
52
Название детали
Прокладка
Заводской номер
СТ130А1-3708008
Количество на модель
1
№
53
Название детали
Рычаг привода стартера в сборе
Заводской номер
СТ14-3708020
Количество на модель
1
№
54
Название детали
Гайка М5-6Н
Заводской номер
Х-4003
Количество на модель
1
№
55
Название детали
Винт установочный
Заводской номер
М11-40991-02
Количество на модель
1
№
56
Название детали
Заглушка
Заводской номер
СТ130А3-3708404
Количество на модель
1
№
57
Название детали
Вкладыш
Заводской номер
СЛ-13888
Количество на модель
1
№
58
Название детали
Крышка
Заводской номер
СТ130А3-3708410
Количество на модель
1
№
59
Название детали
Корпус стартера в сборе
Заводской номер
СТ130А3-3708100
Количество на модель
1
№
60
Название детали
Винт крепления полюса
Заводской номер
Х1-9449
Количество на модель
4
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка со стороны коллектора в сборе | СТ130А3-3708300 | 1 | 1 | |||||
| Крышка со стороны привода в сборе | СТ130А3-3708400 | 1 | 1 | |||||
| Привод стартера в сборе | СТ130А3-3708600 | 1 | 1 | |||||
| Траверса в сборе | СТ130А3-3708320 | 1 | 1 | |||||
| 1 | Втулка отводки | СТ21-3708601А | 1 | 1 | 1 | |||
| 2 | Пружина | СТ21-3708604 | 1 | 1 | 2 | |||
| 3 | Чашка | СТ21-3708606 | 1 | 1 | 3 | |||
| 4 | Кольцо запорное | СТ21-3708602 | 1 | 1 | 4 | |||
| 5 | Подшипник | СТ130А3-3708080 | 1 | 1 | 5 | |||
| 6 | Шайба | СТ130А3-3708012 | 1 | 1 | 6 | |||
| 7 | Кольцо упорное | СТ14-3708005 | 1 | 1 | 7 | |||
| 8 | Кольцо замковое | СТ4-3708007 | 1 | 1 | 8 | |||
| 9 | Шайба упорная | СТ4-3708006 | 1 | 1 | 9 | |||
| 10 | Пружиня | СТ21-3708603А | 1 | 1 | 10 | |||
| 11 | Втулка направлявшая с колесом зубчатым в сборе | СТ130А3-3708610 | 1 | 1 | 11 | |||
| 12 | Диск контактный | РС16-3708030 | 1 | 1 | 12 | |||
| 13 | Щеткодержатель | СТ21-3708303 | 4 | 4 | 13 | |||
| 14 | Траверса с болтами в сборе | СТ130А3-3708330 | 1 | 1 | 14 | |||
| 15 | Пружина щетки | СТ21-3708304 | 4 | 4 | 15 | |||
| 16 | Фильц | СТ130А3-3708403 | 2 | 2 | 16 | |||
| 17 | Шайба 6Т пружинная | Х-1482 | 2 | 2 | 17 | |||
| 18 | Гайка М6 | 8Х-1533 | 2 | 2 | 18 | |||
| 19 | Шпилька стяжная | СТ130А2-3708003 | 2 | 2 | 19 | |||
| 20 | Крышка | СТ130А3-3708310 | 1 | 1 | 20 | |||
| 21 | Шайба | 1-МО-54 | 1 | 1 | 21 | |||
| 22 | Шайба изоляционная | СТ130А3-3708107 | 1 | 1 | 22 | |||
| 23 | Шайба изоляционная | МХ-0010 | 1 | 1 | 23 | |||
| 24 | Шайба | 1-МО-37 | 1 | 1 | 24 | |||
| 25 | Шайба Л | МХ-0246 | 1 | 1 | 25 | |||
| 26 | Шайба пружинная | 252137-П2 | 2 | 2 | 26 | |||
| 27 | Болт | 301156-П8 | 2 | 2 | 27 | |||
| 28 | Стартер СТ130-А3 в сборе | 130-3708010-03 | 1 | 1 | 28 | |||
| 29 | Щиток стартера в сборе | 375-3708702 | 1 | 1 | 29 | |||
| 30 | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | 130-3704010-А | 1 | 1 | 30 | |||
| 32 | Болт М6х12 | 201416-П8 | 2 | 2 | 32 | |||
| 33 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 2 | 2 | 33 | |||
| 34 | Втулка изоляционная | 1-МАБ-85 | 1 | 1 | 34 | |||
| 35 | Болт контактный | 1-МО-28 | 1 | 1 | 35 | |||
| 36 | Катушка правая в сборе | СТ130А3-3708150 | 1 | 1 | 36 | |||
| 37 | Коллектор в сборе | СТ130А1-3708220 | 1 | 1 | 37 | |||
| 38 | Якорь в сборе | СТ130А1-3708200 | 1 | 1 | 38 | |||
| 39 | Катушка в сборе | СТ130А3-3708120 | 1 | 1 | 39 | |||
| 40 | Винт крепленая панели | МХ-0097 | 4 | 4 | 40 | |||
| 41 | Реле включения стартера типа РС502 в сборе | 130-3708110-А | 1 | 1 | 41 | |||
| 41 | Шайба 5Т пружинная | Х-4001 | 4 | 4 | 41 | |||
| 42 | Щетка | ФЭ3599164 | 4 | 4 | 42 | |||
| 43 | Болт контактный | РС14-3708032 | 1 | 1 | 43 | |||
| 44 | Контакт гибкий | РС14-3708034 | 1 | 1 | 44 | |||
| 45 | Прокладка изоляционная | РС14-3708033 | 1 | 1 | 45 | |||
| 46 | Болт контактный | РС14-3708032-Г | 1 | 1 | 46 | |||
| 47 | Реле стартера в сборе | РС14Б1-3708000 | 1 | 1 | 47 | |||
| 48 | Винт крепления вывода диода к соединительной панели | 8Х-1548 | 4 | 4 | 48 | |||
| 49 | Шайба 4 пружинная | Х-1012 | 4 | 4 | 49 | |||
| 50 | Кожух защитный | Т21-3708016 | 1 | 1 | 50 | |||
| 51 | Прокладка защитного кожуха | СТ21-3708015 | 1 | 1 | 51 | |||
| 52 | Прокладка защитного кожуха | СТ21-3708017 | 1 | 1 | 52 | |||
| 53 | Прокладка | СТ130А1-3708008 | 1 | 1 | 53 | |||
| 54 | Рычаг привода стартера в сборе | СТ14-3708020 | 1 | 1 | 54 | |||
| 55 | Гайка М5-6Н | Х-4003 | 1 | 1 | 55 | |||
| 56 | Винт установочный | М11-40991-02 | 1 | 1 | 56 | |||
| 57 | Заглушка | СТ130А3-3708404 | 1 | 1 | 57 | |||
| 58 | Вкладыш | СЛ-13888 | 1 | 1 | 58 | |||
| 59 | Крышка | СТ130А3-3708410 | 1 | 1 | 59 | |||
| 60 | Корпус стартера в сборе | СТ130А3-3708100 | 1 | 1 | 60 | |||
| 61 | Винт крепления полюса | Х1-9449 | 4 | 4 | 61 |
