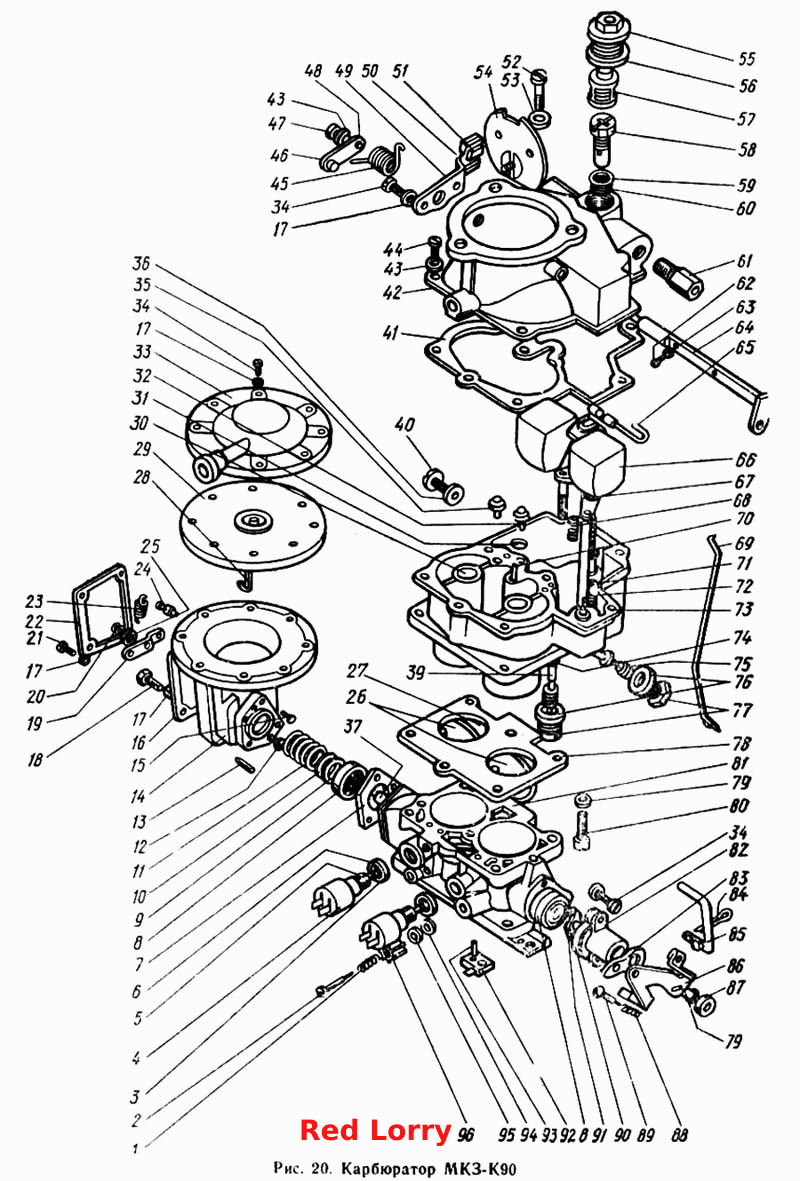

Карбюратор МКЗ-К90
100%
Название детали
Камера смесительная в сборе
Заводской номер
130-1107500-50
Количество на модель
1
№
Название детали
Привод дроссельных заслонок в сборе
Заводской номер
130-1107540-40
Количество на модель
1
№
Название детали
Корпус поплавковой камеры в сборе
Заводской номер
130-1107400-60
Количество на модель
1
№
Название детали
Корпус диафрагменного механизма в сборе
Заводской номер
130-1107524-20
Количество на модель
1
№
Название детали
Корпус верхний в сборе
Заводской номер
130-1107300-80
Количество на модель
1
№
Название детали
Карбюратор К90 со штуцером в сборе
Заводской номер
130-1107010-80
Количество на модель
1
№
Название детали
Карбюратор К90 в сборе
Заводской номер
130-1107011-50
Количество на модель
1
№
Название детали
Пружина иглы
Заводской номер
130-107436-20
Количество на модель
2
№
1
Название детали
Игла регулировочная холостого хода
Заводской номер
130-1107434
Количество на модель
2
№
2
Название детали
Прокладка клапана
Заводской номер
130-1107499
Количество на модель
2
№
3
Название детали
Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447
Заводской номер
130-3761042-01
Количество на модель
2
№
4
Название детали
Кольцо
Заводской номер
007-010-19-2-1
Количество на модель
2
№
5
Название детали
Кольцо
Заводской номер
32.02.3747003
Количество на модель
2
№
6
Название детали
Прокладка корпуса диафрагменного механизма
Заводской номер
130-1107501
Количество на модель
1
№
7
Название детали
Подшипник оси дроссельных заслонок в сборе
Заводской номер
130-1107814-Б
Количество на модель
2
№
8
Название детали
Опора манжеты
Заводской номер
130-1107558
Количество на модель
1
№
9
Название детали
Манжета уплотнительная
Заводской номер
130-1107506-В
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
130-1107508
Количество на модель
1
№
11
Название детали
Жиклер ограничителя вакуумный
Заводской номер
130-1107537
Количество на модель
1
№
12
Название детали
Винт упорный
Заводской номер
130-1107516-20
Количество на модель
1
№
13
Название детали
Корпус диафрагменного механизма
Заводской номер
130-1107523-10
Количество на модель
1
№
14
Название детали
Жиклер ограничителя воздушный
Заводской номер
130-1107538
Количество на модель
1
№
15
Название детали
Прокладка крышки ограничителя оборотов
Заводской номер
130-1107589
Количество на модель
1
№
16
Название детали
Шайба 5 пружинная
Заводской номер
252153-П2
Количество на модель
18
№
17
Название детали
Винт
Заводской номер
222501-П8
Количество на модель
3
№
18
Название детали
Рычаг ограничителя в сборе
Заводской номер
130-1107525-В
Количество на модель
1
№
19
Название детали
Гайка М5
Заводской номер
250464-П8
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
220077-П8
Количество на модель
4
№
21
Название детали
Крышка ограничителя
Заводской номер
130-1107586
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
130-1107236-Б
Количество на модель
1
№
23
Название детали
Винт пружины
Заводской номер
130-1107596
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
1301107581-Б
Количество на модель
1
№
25
Название детали
Заслонка дроссельная
Заводской номер
157К-1107531
Количество на модель
2
№
26
Название детали
Винт
Заводской номер
222963-П8
Количество на модель
4
№
27
Название детали
Диафрагма с тягой в сборе
Заводской номер
130-1107515-Б
Количество на модель
1
№
28
Название детали
Диск диафрагмы
Заводской номер
130-1107519
Количество на модель
1
№
29
Название детали
Диффузор малый
Заводской номер
130-1107041-Б
Количество на модель
2
№
30
Название детали
Прокладка жиклера холостого хода
Заводской номер
130-1107408
Количество на модель
2
№
31
Название детали
Жиклер холостого хода
Заводской номер
130-1107409-12
Количество на модель
2
№
32
Название детали
Крышка диафрагменного механизма с направляющей втулкой в сборе
Заводской номер
130-1107513
Количество на модель
1
№
33
Название детали
Винт Мх крепления крышки сальника
Заводской номер
220078-П29
Количество на модель
11
№
34
Название детали
Жиклер воздушный
Заводской номер
130-107445-А2
Количество на модель
2
№
35
Название детали
Прокладка
Заводской номер
110-1107177
Количество на модель
1
№
36
Название детали
Ось дроссельных заслонок с рычагом в сборе
Заводской номер
130-1107509-Г
Количество на модель
1
№
37
Название детали
Экономайзер в сборе
Заводской номер
130-1107210-Б2
Количество на модель
1
№
38
Название детали
Толкатель экономайзера
Заводской номер
130-1107208-Б
Количество на модель
1
№
39
Название детали
Пробка
Заводской номер
К80-1107076
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
130-1107085-10
Количество на модель
1
№
41
Название детали
Корпус верхний
Заводской номер
130-1107322-30
Количество на модель
1
№
42
Название детали
Шайба 6Л ОСТ 37.001.115-75
Заводской номер
252154-П2
Количество на модель
7
№
43
Название детали
Винт М6х16 крепления распределителе к двигателю
Заводской номер
222525-П8
Количество на модель
6
№
44
Название детали
Пружина валика
Заводской номер
121-1107260
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
301052-П8
Количество на модель
1
№
46
Название детали
Гайка М6х1
Заводской номер
250508-П8
Количество на модель
1
№
47
Название детали
Рычаг воздушной заслонки в сборе
Заводской номер
130-1107250-А
Количество на модель
1
№
48
Название детали
Кронштейн троса воздушной заслонки
Заводской номер
121-1107270-А
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
301047-П8
Количество на модель
1
№
50
Название детали
Зажим троса
Заводской номер
121-1107274
Количество на модель
1
№
51
Название детали
Винт
Заводской номер
130-107447
Количество на модель
1
№
52
Название детали
Прокладка
Заводской номер
11-1046
Количество на модель
1
№
53
Название детали
Заслонка воздушная в сборе
Заводской номер
130-1107230-Г2
Количество на модель
1
№
54
Название детали
Пробка фильтра подачи топлива
Заводской номер
130-1107342
Количество на модель
1
№
55
Название детали
Прокладка фильтра подачи топлива
Заводской номер
К80-1107343
Количество на модель
1
№
56
Название детали
Фильтр топливный в сборе
Заводской номер
130-1107780
Количество на модель
1
№
57
Название детали
Клапан подачи топлива в сборе
Заводской номер
130-1107670
Количество на модель
1
№
58
Название детали
Прокладка клапана подачи топлива
Заводской номер
120Д-1107247
Количество на модель
1
№
59
Название детали
Прокладка
Заводской номер
110-1106021
Количество на модель
1
№
60
Название детали
Штуцер
Заводской номер
300304-П8
Количество на модель
1
№
61
Название детали
Винт М4Х8 защитной муфты продольной рулевой тяги
Заводской номер
220050-П8
Количество на модель
2
№
62
Название детали
Шайба 4
Заводской номер
252132-П2
Количество на модель
2
№
63
Название детали
Валик воздушной заслонки в сборе
Заводской номер
130-1107240-В2
Количество на модель
1
№
64
Название детали
Ось рычажка поплавка
Заводской номер
121-1107627
Количество на модель
1
№
65
Название детали
Поплавок с рычагом в сборе
Заводской номер
130-1107625
Количество на модель
1
№
66
Название детали
Поршень насоса в сборе
Заводской номер
130-1107120-Б
Количество на модель
1
№
67
Название детали
Жиклер главный
Заводской номер
130-107444-40
Количество на модель
2
№
68
Название детали
Тяга рычага связи
Заводской номер
130-1107554-10
Количество на модель
1
№
69
Название детали
Игла насоса ускорения
Заводской номер
110-1107221
Количество на модель
1
№
70
Название детали
Кольцо запорное
Заводской номер
121-107441
Количество на модель
1
№
71
Название детали
Клапан насоса ускорения шариковый впускной
Заводской номер
121-1107428
Количество на модель
1
№
72
Название детали
Корпус поплавковой камеры
Заводской номер
130-1107422-60
Количество на модель
1
№
73
Название детали
Прокладка механического экономайзера и жиклера холостого хода
Заводской номер
110-1107073
Количество на модель
3
№
74
Название детали
Жиклер полной мощности
Заводской номер
130-107442-Б
Количество на модель
2
№
75
Название детали
Прокладка уплотнительная пробок
Заводской номер
130-1107184
Количество на модель
3
№
76
Название детали
Пробка канала экономайзера
Заводской номер
130-1107214-10
Количество на модель
3
№
77
Название детали
Прокладка корпуса смесительной камеры
Заводской номер
130-1107089
Количество на модель
1
№
78
Название детали
Шайба 8Л ОСТ 37.001.115-75
Заводской номер
252155-П2
Количество на модель
5
№
79
Название детали
Болт крепления смесительной камеры
Заводской номер
121-1107042
Количество на модель
4
№
80
Название детали
Корпус смесительных камер
Заводской номер
130-1107507-30
Количество на модель
1
№
81
Название детали
Корпус привода в сборе
Заводской номер
130-1107533-В2
Количество на модель
1
№
82
Название детали
Рычаг
Заводской номер
130-1107553-10
Количество на модель
1
№
83
Название детали
Шплинт
Заводской номер
258000-П29
Количество на модель
2
№
84
Название детали
Тяга ускорительного насоса
Заводской номер
130-1107142-В2
Количество на модель
1
№
85
Название детали
Рычаг привода
Заводской номер
130-1107541-60
Количество на модель
1
№
86
Название детали
Гайка М8х1
Заводской номер
250510-П8
Количество на модель
1
№
87
Название детали
Пружина контактного винта
Заводской номер
130-1107542
Количество на модель
1
№
88
Название детали
Винт контактный
Заводской номер
130-1107552
Количество на модель
1
№
89
Название детали
Прокладка корпуса привода дроссельных заслонок карбюратора
Заводской номер
130-1107502
Количество на модель
№
90
Название детали
Валик привода
Заводской номер
130-1107547-А2
Количество на модель
1
№
91
Название детали
Контакт неподвижный
Заводской номер
130-3761026-01
Количество на модель
1
№
92
Название детали
Винт
Заводской номер
231552-П8
Количество на модель
1
№
93
Название детали
Шайба уплотнительная
Заводской номер
130-1107117-10
Количество на модель
2
№
94
Название детали
Обойма шайбы
Заводской номер
130-1107115-10
Количество на модель
2
№
95
Название детали
Втулка иглы пломбировочная
Заводской номер
130-1107433
Количество на модель
2
№
96
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Камера смесительная в сборе | 130-1107500-50 | 1 | 1 | |||||
| Привод дроссельных заслонок в сборе | 130-1107540-40 | 1 | 1 | |||||
| Корпус поплавковой камеры в сборе | 130-1107400-60 | 1 | 1 | |||||
| Корпус диафрагменного механизма в сборе | 130-1107524-20 | 1 | 1 | |||||
| Корпус верхний в сборе | 130-1107300-80 | 1 | 1 | |||||
| Карбюратор К90 со штуцером в сборе | 130-1107010-80 | 1 | 1 | |||||
| Карбюратор К90 в сборе | 130-1107011-50 | 1 | 1 | |||||
| 1 | Пружина иглы | 130-107436-20 | 2 | 2 | 1 | |||
| 2 | Игла регулировочная холостого хода | 130-1107434 | 2 | 2 | 2 | |||
| 3 | Прокладка клапана | 130-1107499 | 2 | 2 | 3 | |||
| 4 | Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | 130-3761042-01 | 2 | 2 | 4 | |||
| 5 | Кольцо | 007-010-19-2-1 | 2 | 2 | 5 | |||
| 6 | Кольцо | 32.02.3747003 | 2 | 2 | 6 | |||
| 7 | Прокладка корпуса диафрагменного механизма | 130-1107501 | 1 | 1 | 7 | |||
| 8 | Подшипник оси дроссельных заслонок в сборе | 130-1107814-Б | 2 | 2 | 8 | |||
| 9 | Опора манжеты | 130-1107558 | 1 | 1 | 9 | |||
| 10 | Манжета уплотнительная | 130-1107506-В | 1 | 1 | 10 | |||
| 11 | Пружина | 130-1107508 | 1 | 1 | 11 | |||
| 12 | Жиклер ограничителя вакуумный | 130-1107537 | 1 | 1 | 12 | |||
| 13 | Винт упорный | 130-1107516-20 | 1 | 1 | 13 | |||
| 14 | Корпус диафрагменного механизма | 130-1107523-10 | 1 | 1 | 14 | |||
| 15 | Жиклер ограничителя воздушный | 130-1107538 | 1 | 1 | 15 | |||
| 16 | Прокладка крышки ограничителя оборотов | 130-1107589 | 1 | 1 | 16 | |||
| 17 | Шайба 5 пружинная | 252153-П2 | 18 | 18 | 17 | |||
| 18 | Винт | 222501-П8 | 3 | 3 | 18 | |||
| 19 | Рычаг ограничителя в сборе | 130-1107525-В | 1 | 1 | 19 | |||
| 20 | Гайка М5 | 250464-П8 | 1 | 1 | 20 | |||
| 21 | Винт | 220077-П8 | 4 | 4 | 21 | |||
| 22 | Крышка ограничителя | 130-1107586 | 1 | 1 | 22 | |||
| 23 | Пружина | 130-1107236-Б | 1 | 1 | 23 | |||
| 24 | Винт пружины | 130-1107596 | 1 | 1 | 24 | |||
| 25 | Шайба | 1301107581-Б | 1 | 1 | 25 | |||
| 26 | Заслонка дроссельная | 157К-1107531 | 2 | 2 | 26 | |||
| 27 | Винт | 222963-П8 | 4 | 4 | 27 | |||
| 28 | Диафрагма с тягой в сборе | 130-1107515-Б | 1 | 1 | 28 | |||
| 29 | Диск диафрагмы | 130-1107519 | 1 | 1 | 29 | |||
| 30 | Диффузор малый | 130-1107041-Б | 2 | 2 | 30 | |||
| 31 | Прокладка жиклера холостого хода | 130-1107408 | 2 | 2 | 31 | |||
| 32 | Жиклер холостого хода | 130-1107409-12 | 2 | 2 | 32 | |||
| 33 | Крышка диафрагменного механизма с направляющей втулкой в сборе | 130-1107513 | 1 | 1 | 33 | |||
| 34 | Винт Мх крепления крышки сальника | 220078-П29 | 11 | 11 | 34 | |||
| 35 | Жиклер воздушный | 130-107445-А2 | 2 | 2 | 35 | |||
| 36 | Прокладка | 110-1107177 | 1 | 1 | 36 | |||
| 37 | Ось дроссельных заслонок с рычагом в сборе | 130-1107509-Г | 1 | 1 | 37 | |||
| 38 | Экономайзер в сборе | 130-1107210-Б2 | 1 | 1 | 38 | |||
| 39 | Толкатель экономайзера | 130-1107208-Б | 1 | 1 | 39 | |||
| 40 | Пробка | К80-1107076 | 1 | 1 | 40 | |||
| 41 | Прокладка | 130-1107085-10 | 1 | 1 | 41 | |||
| 42 | Корпус верхний | 130-1107322-30 | 1 | 1 | 42 | |||
| 43 | Шайба 6Л ОСТ 37.001.115-75 | 252154-П2 | 7 | 7 | 43 | |||
| 44 | Винт М6х16 крепления распределителе к двигателю | 222525-П8 | 6 | 6 | 44 | |||
| 45 | Пружина валика | 121-1107260 | 1 | 1 | 45 | |||
| 46 | Болт | 301052-П8 | 1 | 1 | 46 | |||
| 47 | Гайка М6х1 | 250508-П8 | 1 | 1 | 47 | |||
| 48 | Рычаг воздушной заслонки в сборе | 130-1107250-А | 1 | 1 | 48 | |||
| 49 | Кронштейн троса воздушной заслонки | 121-1107270-А | 1 | 1 | 49 | |||
| 50 | Болт | 301047-П8 | 1 | 1 | 50 | |||
| 51 | Зажим троса | 121-1107274 | 1 | 1 | 51 | |||
| 52 | Винт | 130-107447 | 1 | 1 | 52 | |||
| 53 | Прокладка | 11-1046 | 1 | 1 | 53 | |||
| 54 | Заслонка воздушная в сборе | 130-1107230-Г2 | 1 | 1 | 54 | |||
| 55 | Пробка фильтра подачи топлива | 130-1107342 | 1 | 1 | 55 | |||
| 56 | Прокладка фильтра подачи топлива | К80-1107343 | 1 | 1 | 56 | |||
| 57 | Фильтр топливный в сборе | 130-1107780 | 1 | 1 | 57 | |||
| 58 | Клапан подачи топлива в сборе | 130-1107670 | 1 | 1 | 58 | |||
| 59 | Прокладка клапана подачи топлива | 120Д-1107247 | 1 | 1 | 59 | |||
| 60 | Прокладка | 110-1106021 | 1 | 1 | 60 | |||
| 61 | Штуцер | 300304-П8 | 1 | 1 | 61 | |||
| 62 | Винт М4Х8 защитной муфты продольной рулевой тяги | 220050-П8 | 2 | 2 | 62 | |||
| 63 | Шайба 4 | 252132-П2 | 2 | 2 | 63 | |||
| 64 | Валик воздушной заслонки в сборе | 130-1107240-В2 | 1 | 1 | 64 | |||
| 65 | Ось рычажка поплавка | 121-1107627 | 1 | 1 | 65 | |||
| 66 | Поплавок с рычагом в сборе | 130-1107625 | 1 | 1 | 66 | |||
| 67 | Поршень насоса в сборе | 130-1107120-Б | 1 | 1 | 67 | |||
| 68 | Жиклер главный | 130-107444-40 | 2 | 2 | 68 | |||
| 69 | Тяга рычага связи | 130-1107554-10 | 1 | 1 | 69 | |||
| 70 | Игла насоса ускорения | 110-1107221 | 1 | 1 | 70 | |||
| 71 | Кольцо запорное | 121-107441 | 1 | 1 | 71 | |||
| 72 | Клапан насоса ускорения шариковый впускной | 121-1107428 | 1 | 1 | 72 | |||
| 73 | Корпус поплавковой камеры | 130-1107422-60 | 1 | 1 | 73 | |||
| 74 | Прокладка механического экономайзера и жиклера холостого хода | 110-1107073 | 3 | 3 | 74 | |||
| 75 | Жиклер полной мощности | 130-107442-Б | 2 | 2 | 75 | |||
| 76 | Прокладка уплотнительная пробок | 130-1107184 | 3 | 3 | 76 | |||
| 77 | Пробка канала экономайзера | 130-1107214-10 | 3 | 3 | 77 | |||
| 78 | Прокладка корпуса смесительной камеры | 130-1107089 | 1 | 1 | 78 | |||
| 79 | Шайба 8Л ОСТ 37.001.115-75 | 252155-П2 | 5 | 5 | 79 | |||
| 80 | Болт крепления смесительной камеры | 121-1107042 | 4 | 4 | 80 | |||
| 81 | Корпус смесительных камер | 130-1107507-30 | 1 | 1 | 81 | |||
| 82 | Корпус привода в сборе | 130-1107533-В2 | 1 | 1 | 82 | |||
| 83 | Рычаг | 130-1107553-10 | 1 | 1 | 83 | |||
| 84 | Шплинт | 258000-П29 | 2 | 2 | 84 | |||
| 85 | Тяга ускорительного насоса | 130-1107142-В2 | 1 | 1 | 85 | |||
| 86 | Рычаг привода | 130-1107541-60 | 1 | 1 | 86 | |||
| 87 | Гайка М8х1 | 250510-П8 | 1 | 1 | 87 | |||
| 88 | Пружина контактного винта | 130-1107542 | 1 | 1 | 88 | |||
| 89 | Винт контактный | 130-1107552 | 1 | 1 | 89 | |||
| 90 | Прокладка корпуса привода дроссельных заслонок карбюратора | 130-1107502 | 90 | |||||
| 91 | Валик привода | 130-1107547-А2 | 1 | 1 | 91 | |||
| 92 | Контакт неподвижный | 130-3761026-01 | 1 | 1 | 92 | |||
| 93 | Винт | 231552-П8 | 1 | 1 | 93 | |||
| 94 | Шайба уплотнительная | 130-1107117-10 | 2 | 2 | 94 | |||
| 95 | Обойма шайбы | 130-1107115-10 | 2 | 2 | 95 | |||
| 96 | Втулка иглы пломбировочная | 130-1107433 | 2 | 2 | 96 |
