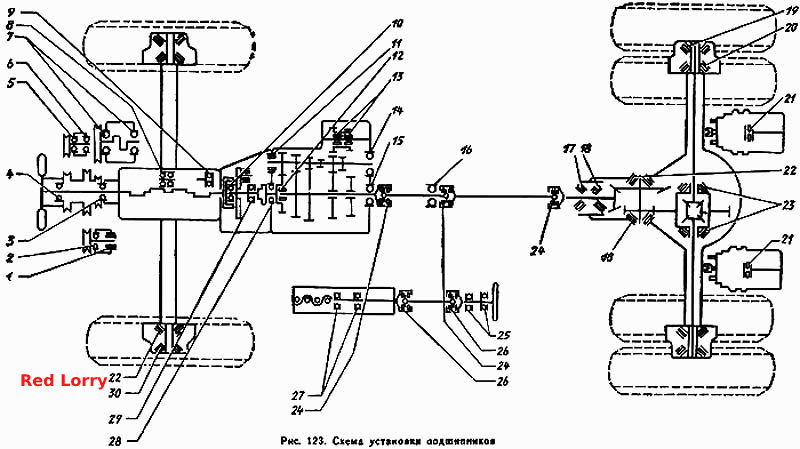

Схема установки подшипников
100%
Название детали
Подшипник ведущего зубчатого колеса заднего моста
Заводской номер
306447-П (ГПЗ-102307М)
Количество на модель
№
Название детали
Подшипник ведущего конического зубчатого колеса
Заводской номер
306550-П (ГПЗ-27911А)
Количество на модель
№
Название детали
Подшипник корпуса насоса гидроусилителя рулевого механизма
Заводской номер
306514-П (ГПЗ-154901Е)
Количество на модель
1
№
1
Название детали
Подшипник насоса гидроусилителя рулевого управления
Заводской номер
306610-П (ГПЗ-1180304К1С9)
Количество на модель
1
№
2
Название детали
Подшипник водяного насоса задний
Заводской номер
120-1307051 (ГПЗ-20803)
Количество на модель
1
№
3
Название детали
Подшипник вала водяного насоса передний
Заводской номер
306574-П (ГПЗ-160703)
Количество на модель
1
№
4
Название детали
Подшипник генератора со стороны привода
Заводской номер
ГПЗ-180603К
Количество на модель
1
№
5
Название детали
Подшипник генератора со стороны коллектора
Заводской номер
306406-П (ГПЗ-180502К1С9)
Количество на модель
1
№
6
Название детали
Подшипник коленчатого вала компрессора
Заводской номер
120-3509113 (ГПЗ-207К5)
Количество на модель
2
№
7
Название детали
Подшипник оси дроссельных заслонок карбюратора
Заводской номер
130-1107814 (ГПЗ-60089)
Количество на модель
2
№
8
Название детали
Подшипник центрифуги маслоочистителя
Заводской номер
46 1611 0021 (ГПЗ-8100)
Количество на модель
1
№
9
Название детали
Подшипник первичного вала коробки передач передний
Заводской номер
306621-П (ГПЗ-180205К1С9)
Количество на модель
1
№
10
Название детали
Подшипник промежуточного вала коробки передач
Заводской номер
306893-П (ГПЗ-12208КМ)
Количество на модель
1
№
11
Название детали
Подшипник вторичного вала коробки передач передний
Заводской номер
306647-П (ГПЗ-264706)
Количество на модель
1
№
12
Название детали
Подшипник блока зубчатых колес заднего хода коробки передач
Заводской номер
120-1701180 (ГПЗ-64706)
Количество на модель
2
№
13
Название детали
Подшипник промежуточного вала коробки передач задний
Заводской номер
306515-П (ГПЗ-150308К)
Количество на модель
1
№
14
Название детали
Подшипник вторичного вала коробки передач задний
Заводской номер
306551-П (ГПЗ-50310К)
Количество на модель
1
№
15
Название детали
Подшипник опоры промежуточного карданного вала
Заводской номер
306552 (ГПЗ-114)
Количество на модель
1
№
16
Название детали
Подшипник коническогозубчатого колеса внутренний
Заводской номер
485416 (ГПЗ-7613А)
Количество на модель
1
№
17
Название детали
Подшипник конического зубчатого колеса наружный и промежуточного вала главной передачи левый
Заводской номер
306545-П (ГПЗ-7610А)
Количество на модель
2
№
18
Название детали
Подшипник внутренний ступицы заднего колеса
Заводской номер
485434-П (ГПЗ-7517А)
Количество на модель
2
№
19
Название детали
Подшипник наружный ступицы заднего колеса
Заводской номер
Подшипник наружный ступицы заднего колес
Количество на модель
2
№
20
Название детали
Подшипник игольчатый энергоаккумулятора тормозной камеры
Заводской номер
485406-П (ГПЗ-999702Е)
Количество на модель
2
№
21
Название детали
Подшипник промежуточноговала главной передачи и внутренний переднего колеса
Заводской номер
306520-П (ГПЗ-7611К)
Количество на модель
3
№
22
Название детали
Подшипник дифференциала
Заводской номер
120-2403036 (ГПЗ-7215К1)
Количество на модель
2
№
23
Название детали
Подшипник дифференциала
Заводской номер
485437-П (ГПЗ-7516А)
Количество на модель
№
23
Название детали
Подшипник крестовины карданных валов
Заводской номер
130-2201044 (ГПЗ-804805К1)
Количество на модель
12
№
24
Название детали
Подшипник колонки рулевого управления
Заводской номер
130-3401120 (ГПЗ-636906С17)
Количество на модель
2
№
25
Название детали
Подшипник игольчатый кардана рулевого управления
Заводской номер
306635-П (ГПЗ-704902К6УС10)
Количество на модель
8
№
26
Название детали
Подшипник рулевого управления
Заводской номер
306560-П (ГПЗ-958305)
Количество на модель
2
№
27
Название детали
Подшипник первичного вала коробки передач задний
Заводской номер
306515-П (ГПЗ-150212)
Количество на модель
1
№
28
Название детали
Подшипник выключения сцепления
Заводской номер
306559-П (ГПЗ-688811С9)
Количество на модель
1
№
29
Название детали
Подшипник наружный ступицы переднего колеса
Заводской номер
485427-П (ГПЗ-7608А)
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Подшипник ведущего зубчатого колеса заднего моста | 306447-П (ГПЗ-102307М) | |||||||
| Подшипник ведущего конического зубчатого колеса | 306550-П (ГПЗ-27911А) | |||||||
| 1 | Подшипник корпуса насоса гидроусилителя рулевого механизма | 306514-П (ГПЗ-154901Е) | 1 | 1 | 1 | |||
| 2 | Подшипник насоса гидроусилителя рулевого управления | 306610-П (ГПЗ-1180304К1С9) | 1 | 1 | 2 | |||
| 3 | Подшипник водяного насоса задний | 120-1307051 (ГПЗ-20803) | 1 | 1 | 3 | |||
| 4 | Подшипник вала водяного насоса передний | 306574-П (ГПЗ-160703) | 1 | 1 | 4 | |||
| 5 | Подшипник генератора со стороны привода | ГПЗ-180603К | 1 | 1 | 5 | |||
| 6 | Подшипник генератора со стороны коллектора | 306406-П (ГПЗ-180502К1С9) | 1 | 1 | 6 | |||
| 7 | Подшипник коленчатого вала компрессора | 120-3509113 (ГПЗ-207К5) | 2 | 2 | 7 | |||
| 8 | Подшипник оси дроссельных заслонок карбюратора | 130-1107814 (ГПЗ-60089) | 2 | 2 | 8 | |||
| 9 | Подшипник центрифуги маслоочистителя | 46 1611 0021 (ГПЗ-8100) | 1 | 1 | 9 | |||
| 10 | Подшипник первичного вала коробки передач передний | 306621-П (ГПЗ-180205К1С9) | 1 | 1 | 10 | |||
| 11 | Подшипник промежуточного вала коробки передач | 306893-П (ГПЗ-12208КМ) | 1 | 1 | 11 | |||
| 12 | Подшипник вторичного вала коробки передач передний | 306647-П (ГПЗ-264706) | 1 | 1 | 12 | |||
| 13 | Подшипник блока зубчатых колес заднего хода коробки передач | 120-1701180 (ГПЗ-64706) | 2 | 2 | 13 | |||
| 14 | Подшипник промежуточного вала коробки передач задний | 306515-П (ГПЗ-150308К) | 1 | 1 | 14 | |||
| 15 | Подшипник вторичного вала коробки передач задний | 306551-П (ГПЗ-50310К) | 1 | 1 | 15 | |||
| 16 | Подшипник опоры промежуточного карданного вала | 306552 (ГПЗ-114) | 1 | 1 | 16 | |||
| 17 | Подшипник коническогозубчатого колеса внутренний | 485416 (ГПЗ-7613А) | 1 | 1 | 17 | |||
| 18 | Подшипник конического зубчатого колеса наружный и промежуточного вала главной передачи левый | 306545-П (ГПЗ-7610А) | 2 | 2 | 18 | |||
| 19 | Подшипник внутренний ступицы заднего колеса | 485434-П (ГПЗ-7517А) | 2 | 2 | 19 | |||
| 20 | Подшипник наружный ступицы заднего колеса | Подшипник наружный ступицы заднего колес | 2 | 2 | 20 | |||
| 21 | Подшипник игольчатый энергоаккумулятора тормозной камеры | 485406-П (ГПЗ-999702Е) | 2 | 2 | 21 | |||
| 22 | Подшипник промежуточноговала главной передачи и внутренний переднего колеса | 306520-П (ГПЗ-7611К) | 3 | 3 | 22 | |||
| 23 | Подшипник дифференциала | 120-2403036 (ГПЗ-7215К1) | 2 | 2 | 23 | |||
| 23 | Подшипник дифференциала | 485437-П (ГПЗ-7516А) | 23 | |||||
| 24 | Подшипник крестовины карданных валов | 130-2201044 (ГПЗ-804805К1) | 12 | 12 | 24 | |||
| 25 | Подшипник колонки рулевого управления | 130-3401120 (ГПЗ-636906С17) | 2 | 2 | 25 | |||
| 26 | Подшипник игольчатый кардана рулевого управления | 306635-П (ГПЗ-704902К6УС10) | 8 | 8 | 26 | |||
| 27 | Подшипник рулевого управления | 306560-П (ГПЗ-958305) | 2 | 2 | 27 | |||
| 28 | Подшипник первичного вала коробки передач задний | 306515-П (ГПЗ-150212) | 1 | 1 | 28 | |||
| 29 | Подшипник выключения сцепления | 306559-П (ГПЗ-688811С9) | 1 | 1 | 29 | |||
| 30 | Подшипник наружный ступицы переднего колеса | 485427-П (ГПЗ-7608А) | 2 | 2 | 30 |
