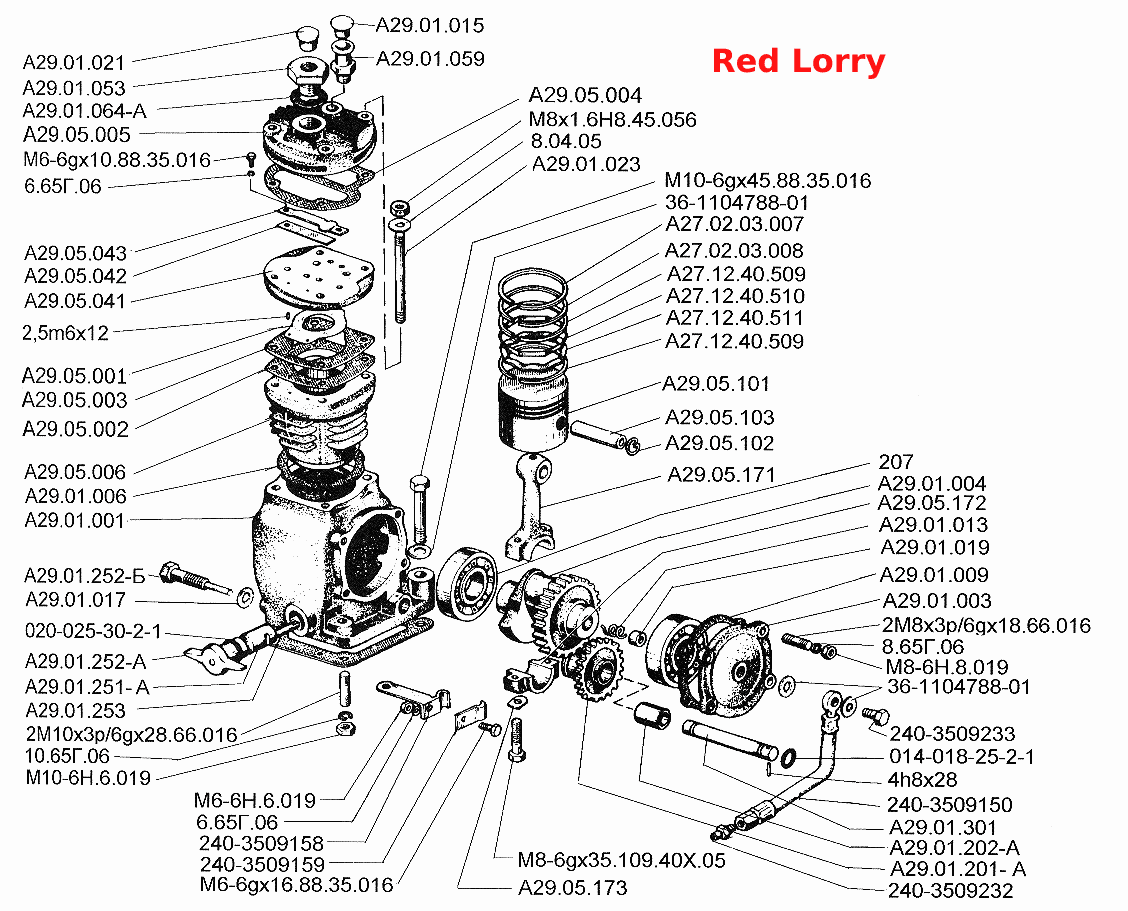

Пневмокомпрессор и его установка
100%
Название детали
Штуцер
Заводской номер
240-3509232
Количество на модель
1
№
Название детали
Сегмент
Заводской номер
А27.12.40.509
Количество на модель
2
№
Название детали
Рычаг
Заводской номер
А29.01.252-А
Количество на модель
1
№
Название детали
Расширитель
Заводской номер
А27.12.40.511
Количество на модель
1
№
Название детали
Расширитель
Заводской номер
А27.12.40.510
Количество на модель
1
№
Название детали
Пружина
Заводской номер
А29.01.013
Количество на модель
1
№
Название детали
Прокладка цилиндра
Заводской номер
А29.01.006
Количество на модель
1
№
Название детали
Прокладка нижняя
Заводской номер
А29.05.002
Количество на модель
1
№
Название детали
Прокладка головки
Заводской номер
А29.05.0О4
Количество на модель
1
№
Название детали
Прокладка верхняя
Заводской номер
А29.05.003
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
36-1104788-01
Количество на модель
3
№
Название детали
Прокладка
Заводской номер
А29.01.064-А
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
А29.01.009
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
А29.01.017
Количество на модель
1
№
Название детали
Пробка транспортная
Заводской номер
А29.01.015
Количество на модель
1
№
Название детали
Скоба
Заводской номер
240-3509159
Количество на модель
1
№
Название детали
Уплотнитель крышки
Заводской номер
А29.01.019
Количество на модель
1
№
Название детали
Хомут
Заводской номер
240-3509158
Количество на модель
1
№
Название детали
Штуцер
Заводской номер
А29.01.059
Количество на модель
1
№
Название детали
Штифт
Заводской номер
4h8х28
Количество на модель
1
№
Название детали
Штифт
Заводской номер
2,5m6х12
Количество на модель
2
№
Название детали
Шпилька
Заводской номер
2М10х3p/6gх28.66.016
Количество на модель
3
№
Название детали
Шпилька
Заводской номер
2М8х3p/6gх18.66.016
Количество на модель
4
№
Название детали
Шпилька
Заводской номер
А29.01.023
Количество на модель
4
№
Название детали
Шестерня
Заводской номер
А29.01.201-А
Количество на модель
1
№
Название детали
Шатун
Заводской номер
А29.05.171
Количество на модель
1
№
Название детали
Шайба стопорная
Заводской номер
А29.05.173
Количество на модель
1
№
Название детали
Шайба
Заводской номер
10.65Г.06
Количество на модель
3
№
Название детали
Шайба
Заводской номер
8.65Г.06
Количество на модель
4
№
Название детали
Шайба
Заводской номер
8.04.05
Количество на модель
4
№
Название детали
Шайба
Заводской номер
6.65Г.06
Количество на модель
3
№
Название детали
Цилиндр
Заводской номер
А29.05.006
Количество на модель
1
№
Название детали
Пробка транспортная
Заводской номер
А29.01.021
Количество на модель
1
№
Название детали
Пробка
Заводской номер
А29.01.053
Количество на модель
1
№
Название детали
Поршень
Заводской номер
А29.05.101
Количество на модель
1
№
Название детали
Картер
Заводской номер
А29.01.001
Количество на модель
1
№
Название детали
Головка цилиндра
Заводской номер
А29.05.005
Количество на модель
1
№
Название детали
Гайка
Заводской номер
М8х1.6Н8.45.056
Количество на модель
4
№
Название детали
Гайка
Заводской номер
М8-6Н.8.019
Количество на модель
4
№
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
1
№
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
3
№
Название детали
Втулка
Заводской номер
А29.01.202-А
Количество на модель
1
№
Название детали
Валик
Заводской номер
А29.01.251-А
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
А29.01.004
Количество на модель
1
№
Название детали
Болт штуцера
Заводской номер
240-3509233
Количество на модель
1
№
Название детали
Болт
Заводской номер
М8-6gх35.109.40х.05
Количество на модель
2
№
Название детали
Болт
Заводской номер
М6-6gх16.88.35.016
Количество на модель
1
№
Название детали
Болт
Заводской номер
М6-6gх10.88.35.016
Количество на модель
2
№
Название детали
Болт
Заводской номер
А29.01.252-Б
Количество на модель
1
№
Название детали
Клапан всасывающий
Заводской номер
А29.05.001
Количество на модель
1
№
Название детали
Клапан нагнетательный
Заводской номер
А29.05.042
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
014-018-25-2-1
Количество на модель
2
№
Название детали
Подшипник
Заводской номер
207
Количество на модель
2
№
Название детали
Пневмокомпрессор
Заводской номер
А29.05.000-А
Количество на модель
1
№
Название детали
Плита
Заводской номер
А29.05.041
Количество на модель
1
№
Название детали
Палец поршневой
Заводской номер
А29.05.103
Количество на модель
1
№
Название детали
Палец
Заводской номер
А29.01.253
Количество на модель
1
№
Название детали
Ось шестерни
Заводской номер
А29.01.301
Количество на модель
1
№
Название детали
Ограничитель
Заводской номер
А29.05.043
Количество на модель
1
№
Название детали
Маслопровод
Заводской номер
240-3509150
Количество на модель
1
№
Название детали
Крышка шатуна
Заводской номер
А29.05.172
Количество на модель
1
№
Название детали
Крышка
Заводской номер
А29.01.003
Количество на модель
1
№
Название детали
Кольцо стопорное
Заводской номер
А29.05.102
Количество на модель
1
№
Название детали
Кольцо компрессионное
Заводской номер
А27.02.03.008
Количество на модель
1
№
Название детали
Кольцо компрессионное
Заводской номер
А27.02.03.007
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
020-025-30-2-1
Количество на модель
1
№
Название детали
Болт
Заводской номер
М10-6gх45.88.35.016
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Штуцер | 240-3509232 | 1 | 1 | |||||
| Сегмент | А27.12.40.509 | 2 | 2 | |||||
| Рычаг | А29.01.252-А | 1 | 1 | |||||
| Расширитель | А27.12.40.511 | 1 | 1 | |||||
| Расширитель | А27.12.40.510 | 1 | 1 | |||||
| Пружина | А29.01.013 | 1 | 1 | |||||
| Прокладка цилиндра | А29.01.006 | 1 | 1 | |||||
| Прокладка нижняя | А29.05.002 | 1 | 1 | |||||
| Прокладка головки | А29.05.0О4 | 1 | 1 | |||||
| Прокладка верхняя | А29.05.003 | 1 | 1 | |||||
| Прокладка | 36-1104788-01 | 3 | 3 | |||||
| Прокладка | А29.01.064-А | 1 | 1 | |||||
| Прокладка | А29.01.009 | 1 | 1 | |||||
| Прокладка | А29.01.017 | 1 | 1 | |||||
| Пробка транспортная | А29.01.015 | 1 | 1 | |||||
| Скоба | 240-3509159 | 1 | 1 | |||||
| Уплотнитель крышки | А29.01.019 | 1 | 1 | |||||
| Хомут | 240-3509158 | 1 | 1 | |||||
| Штуцер | А29.01.059 | 1 | 1 | |||||
| Штифт | 4h8х28 | 1 | 1 | |||||
| Штифт | 2,5m6х12 | 2 | 2 | |||||
| Шпилька | 2М10х3p/6gх28.66.016 | 3 | 3 | |||||
| Шпилька | 2М8х3p/6gх18.66.016 | 4 | 4 | |||||
| Шпилька | А29.01.023 | 4 | 4 | |||||
| Шестерня | А29.01.201-А | 1 | 1 | |||||
| Шатун | А29.05.171 | 1 | 1 | |||||
| Шайба стопорная | А29.05.173 | 1 | 1 | |||||
| Шайба | 10.65Г.06 | 3 | 3 | |||||
| Шайба | 8.65Г.06 | 4 | 4 | |||||
| Шайба | 8.04.05 | 4 | 4 | |||||
| Шайба | 6.65Г.06 | 3 | 3 | |||||
| Цилиндр | А29.05.006 | 1 | 1 | |||||
| Пробка транспортная | А29.01.021 | 1 | 1 | |||||
| Пробка | А29.01.053 | 1 | 1 | |||||
| Поршень | А29.05.101 | 1 | 1 | |||||
| Картер | А29.01.001 | 1 | 1 | |||||
| Головка цилиндра | А29.05.005 | 1 | 1 | |||||
| Гайка | М8х1.6Н8.45.056 | 4 | 4 | |||||
| Гайка | М8-6Н.8.019 | 4 | 4 | |||||
| Гайка | М6-6Н.6.019 | 1 | 1 | |||||
| Гайка | М10-6Н.6.019 | 3 | 3 | |||||
| Втулка | А29.01.202-А | 1 | 1 | |||||
| Валик | А29.01.251-А | 1 | 1 | |||||
| Вал коленчатый | А29.01.004 | 1 | 1 | |||||
| Болт штуцера | 240-3509233 | 1 | 1 | |||||
| Болт | М8-6gх35.109.40х.05 | 2 | 2 | |||||
| Болт | М6-6gх16.88.35.016 | 1 | 1 | |||||
| Болт | М6-6gх10.88.35.016 | 2 | 2 | |||||
| Болт | А29.01.252-Б | 1 | 1 | |||||
| Клапан всасывающий | А29.05.001 | 1 | 1 | |||||
| Клапан нагнетательный | А29.05.042 | 1 | 1 | |||||
| Кольцо | 014-018-25-2-1 | 2 | 2 | |||||
| Подшипник | 207 | 2 | 2 | |||||
| Пневмокомпрессор | А29.05.000-А | 1 | 1 | |||||
| Плита | А29.05.041 | 1 | 1 | |||||
| Палец поршневой | А29.05.103 | 1 | 1 | |||||
| Палец | А29.01.253 | 1 | 1 | |||||
| Ось шестерни | А29.01.301 | 1 | 1 | |||||
| Ограничитель | А29.05.043 | 1 | 1 | |||||
| Маслопровод | 240-3509150 | 1 | 1 | |||||
| Крышка шатуна | А29.05.172 | 1 | 1 | |||||
| Крышка | А29.01.003 | 1 | 1 | |||||
| Кольцо стопорное | А29.05.102 | 1 | 1 | |||||
| Кольцо компрессионное | А27.02.03.008 | 1 | 1 | |||||
| Кольцо компрессионное | А27.02.03.007 | 1 | 1 | |||||
| Кольцо | 020-025-30-2-1 | 1 | 1 | |||||
| Болт | М10-6gх45.88.35.016 | 1 | 1 |
