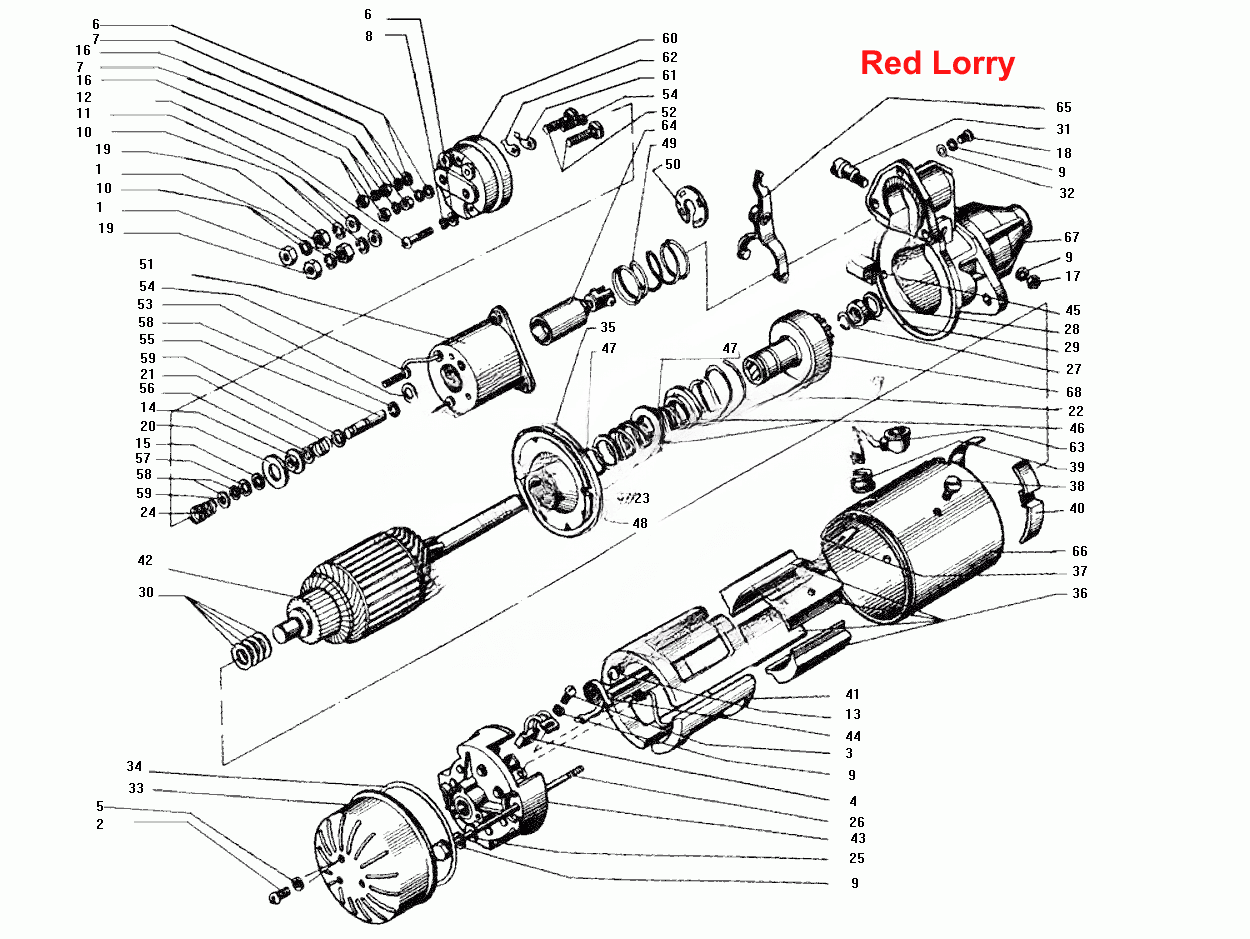

Стартер СТ230К1
100%
Название детали
Привод стартера в сборе
Заводской номер
СТ230К-3708600-01
Количество на модель
1
№
Название детали
Реле стартера в сборе
Заводской номер
СТ230Б2-3708800-10
Количество на модель
1
№
Название детали
Гайка М8-6Н ОСТ 37.001.124-93
Заводской номер
250510-П29
Количество на модель
19
№
1
Название детали
Винт
Заводской номер
2М4х8.58.016
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
2М5х12.58.016
Количество на модель
1
№
3
Название детали
Щетка изоляционная
Заводской номер
3 496 221 203
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
4.65Г.016
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
5.01.016
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
5.65Г.016
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
5Т.65Г.016
Количество на модель
1
№
8
Название детали
Шайба пружинная
Заводской номер
6Т.65Г.016
Количество на модель
4
№
9
Название детали
Шайба 8.65Г.016 ГОСТ 6402-70
Заводской номер
8.65Г.016
Количество на модель
2
№
10
Название детали
Шайба
Заводской номер
8х1.01.016
Количество на модель
1
№
11
Название детали
Винт
Заводской номер
В1М5х30.58.016
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
В1М5х8.58.076
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
ВК14-3708066
Количество на модель
1
№
14
Название детали
Шайба изоляционная
Заводской номер
ВК14-3708067
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М5.5.016
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
М6.2.5.016
Количество на модель
1
№
17
Название детали
Винт
Заводской номер
М6х16.58.016
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М8.6Н6.016
Количество на модель
2
№
19
Название детали
Диск контактный
Заводской номер
РС13-6504191
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
РС14-3708007
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
СТ21-3708603АТ
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
СТ21-3708604
Количество на модель
1
№
23
Название детали
Шайба специальная
Заводской номер
СТ230-3708001
Количество на модель
1
№
25
Название детали
Шпилька стяжная
Заводской номер
СТ230-3708003
Количество на модель
1
№
26
Название детали
Кольцо упорное
Заводской номер
СТ230-3708004
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
СТ230-3708005
Количество на модель
1
№
28
Название детали
Кольцо замковое
Заводской номер
СТ230-3708007
Количество на модель
1
№
29
Название детали
Шайба регулировочная
Заводской номер
СТ230-3708009
Количество на модель
1
№
30
Название детали
Ось рычага
Заводской номер
СТ230-3708014
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
СТ230-3708018
Количество на модель
1
№
32
Название детали
Кожух защитный
Заводской номер
СТ230-3708041
Количество на модель
1
№
33
Название детали
Кольцо уплотнительное
Заводской номер
СТ230-3708042
Количество на модель
1
№
34
Название детали
Подшипник
Заводской номер
СТ230-3708050А
Количество на модель
1
№
35
Название детали
Полюс
Заводской номер
СТ230-3708102
Количество на модель
1
№
36
Название детали
Изоляция вывода
Заводской номер
СТ230-3708104
Количество на модель
1
№
37
Название детали
Винт полюса
Заводской номер
СТ230-3708105
Количество на модель
1
№
38
Название детали
Втулка изоляционная
Заводской номер
СТ230-3708106
Количество на модель
1
№
39
Название детали
Изоляция
Заводской номер
СТ230-3708108
Количество на модель
1
№
40
Название детали
Катушка полюсов
Заводской номер
СТ230-3708110
Количество на модель
1
№
41
Название детали
Якорь
Заводской номер
СТ230-3708200
Количество на модель
1
№
42
Название детали
Крышка со стороны коллектора
Заводской номер
СТ230-3708300
Количество на модель
1
№
43
Название детали
Пружина щетки
Заводской номер
СТ230-3708304
Количество на модель
1
№
44
Название детали
Заглушка
Заводской номер
СТ230-3708408
Количество на модель
1
№
45
Название детали
Втулка отводки
Заводской номер
СТ230-3708601-01
Количество на модель
1
№
46
Название детали
Кольцо пружинное
Заводской номер
СТ230-3708602
Количество на модель
2
№
47
Название детали
Чашка
Заводской номер
СТ230-3708606
Количество на модель
1
№
48
Название детали
Пружина
Заводской номер
СТ230-3708804
Количество на модель
1
№
49
Название детали
Шайба упорная
Заводской номер
СТ230-3708814
Количество на модель
1
№
50
Название детали
Ярмо реле в сборе
Заводской номер
СТ230-3708830-10
Количество на модель
1
№
51
Название детали
Болт контактный
Заводской номер
СТ230-3708832
Количество на модель
1
№
52
Название детали
Наконечник
Заводской номер
СТ230-3708838
Количество на модель
1
№
53
Название детали
Болт
Заводской номер
СТ230-3708839
Количество на модель
2
№
54
Название детали
Плунжер в сборе
Заводской номер
СТ230-3708860
Количество на модель
1
№
55
Название детали
Плунжер
Заводской номер
СТ230-3708861
Количество на модель
1
№
55
Название детали
Шайба
Заводской номер
СТ230-3708864
Количество на модель
1
№
56
Название детали
Регулировочная шайба
Заводской номер
СТ230-3708866
Количество на модель
1
№
57
Название детали
Скоба
Заводской номер
СТ230-3708868
Количество на модель
2
№
58
Название детали
Шайба специальная
Заводской номер
СТ230-3708869
Количество на модель
2
№
59
Название детали
Крышка реле
Заводской номер
СТ230Б2-3708890
Количество на модель
1
№
60
Название детали
Крышка реле
Заводской номер
СТ230Б2-3708891
Количество на модель
1
№
60
Название детали
Пружина контакта
Заводской номер
СТ230Б2-3708895
Количество на модель
1
№
61
Название детали
Контакт
Заводской номер
СТ230Б2-3708896
Количество на модель
1
№
62
Название детали
Вывод
Заводской номер
СТ230Б-3708180
Количество на модель
1
№
63
Название детали
Якорь
Заводской номер
СТ230Б-3708810
Количество на модель
1
№
64
Название детали
Рычаг включения привода в сборе
Заводской номер
СТ230К-3708020
Количество на модель
1
№
65
Название детали
Корпус
Заводской номер
СТ230К-3708101
Количество на модель
1
№
66
Название детали
Корпус в сборе
Заводской номер
СТ230К-3708100
Количество на модель
1
№
66
Название детали
Крышка со стороны привода в сборе
Заводской номер
СТ230К-3708400-10
Количество на модель
1
№
67
Название детали
Муфта
Заводской номер
СТ230К-3708610-01
Количество на модель
1
№
68
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод стартера в сборе | СТ230К-3708600-01 | 1 | 1 | |||||
| Реле стартера в сборе | СТ230Б2-3708800-10 | 1 | 1 | |||||
| 1 | Гайка М8-6Н ОСТ 37.001.124-93 | 250510-П29 | 19 | 19 | 1 | |||
| 2 | Винт | 2М4х8.58.016 | 1 | 1 | 2 | |||
| 3 | Винт | 2М5х12.58.016 | 1 | 1 | 3 | |||
| 4 | Щетка изоляционная | 3 496 221 203 | 1 | 1 | 4 | |||
| 5 | Шайба | 4.65Г.016 | 1 | 1 | 5 | |||
| 6 | Шайба | 5.01.016 | 2 | 2 | 6 | |||
| 7 | Шайба | 5.65Г.016 | 2 | 2 | 7 | |||
| 8 | Шайба | 5Т.65Г.016 | 1 | 1 | 8 | |||
| 9 | Шайба пружинная | 6Т.65Г.016 | 4 | 4 | 9 | |||
| 10 | Шайба 8.65Г.016 ГОСТ 6402-70 | 8.65Г.016 | 2 | 2 | 10 | |||
| 11 | Шайба | 8х1.01.016 | 1 | 1 | 11 | |||
| 12 | Винт | В1М5х30.58.016 | 1 | 1 | 12 | |||
| 13 | Винт | В1М5х8.58.076 | 1 | 1 | 13 | |||
| 14 | Втулка | ВК14-3708066 | 1 | 1 | 14 | |||
| 15 | Шайба изоляционная | ВК14-3708067 | 1 | 1 | 15 | |||
| 16 | Гайка | М5.5.016 | 2 | 2 | 16 | |||
| 17 | Гайка | М6.2.5.016 | 1 | 1 | 17 | |||
| 18 | Винт | М6х16.58.016 | 1 | 1 | 18 | |||
| 19 | Гайка | М8.6Н6.016 | 2 | 2 | 19 | |||
| 20 | Диск контактный | РС13-6504191 | 1 | 1 | 20 | |||
| 21 | Пружина | РС14-3708007 | 1 | 1 | 21 | |||
| 22 | Пружина | СТ21-3708603АТ | 1 | 1 | 22 | |||
| 23 | Пружина | СТ21-3708604 | 1 | 1 | 23 | |||
| 25 | Шайба специальная | СТ230-3708001 | 1 | 1 | 25 | |||
| 26 | Шпилька стяжная | СТ230-3708003 | 1 | 1 | 26 | |||
| 27 | Кольцо упорное | СТ230-3708004 | 1 | 1 | 27 | |||
| 28 | Шайба | СТ230-3708005 | 1 | 1 | 28 | |||
| 29 | Кольцо замковое | СТ230-3708007 | 1 | 1 | 29 | |||
| 30 | Шайба регулировочная | СТ230-3708009 | 1 | 1 | 30 | |||
| 31 | Ось рычага | СТ230-3708014 | 1 | 1 | 31 | |||
| 32 | Шайба | СТ230-3708018 | 1 | 1 | 32 | |||
| 33 | Кожух защитный | СТ230-3708041 | 1 | 1 | 33 | |||
| 34 | Кольцо уплотнительное | СТ230-3708042 | 1 | 1 | 34 | |||
| 35 | Подшипник | СТ230-3708050А | 1 | 1 | 35 | |||
| 36 | Полюс | СТ230-3708102 | 1 | 1 | 36 | |||
| 37 | Изоляция вывода | СТ230-3708104 | 1 | 1 | 37 | |||
| 38 | Винт полюса | СТ230-3708105 | 1 | 1 | 38 | |||
| 39 | Втулка изоляционная | СТ230-3708106 | 1 | 1 | 39 | |||
| 40 | Изоляция | СТ230-3708108 | 1 | 1 | 40 | |||
| 41 | Катушка полюсов | СТ230-3708110 | 1 | 1 | 41 | |||
| 42 | Якорь | СТ230-3708200 | 1 | 1 | 42 | |||
| 43 | Крышка со стороны коллектора | СТ230-3708300 | 1 | 1 | 43 | |||
| 44 | Пружина щетки | СТ230-3708304 | 1 | 1 | 44 | |||
| 45 | Заглушка | СТ230-3708408 | 1 | 1 | 45 | |||
| 46 | Втулка отводки | СТ230-3708601-01 | 1 | 1 | 46 | |||
| 47 | Кольцо пружинное | СТ230-3708602 | 2 | 2 | 47 | |||
| 48 | Чашка | СТ230-3708606 | 1 | 1 | 48 | |||
| 49 | Пружина | СТ230-3708804 | 1 | 1 | 49 | |||
| 50 | Шайба упорная | СТ230-3708814 | 1 | 1 | 50 | |||
| 51 | Ярмо реле в сборе | СТ230-3708830-10 | 1 | 1 | 51 | |||
| 52 | Болт контактный | СТ230-3708832 | 1 | 1 | 52 | |||
| 53 | Наконечник | СТ230-3708838 | 1 | 1 | 53 | |||
| 54 | Болт | СТ230-3708839 | 2 | 2 | 54 | |||
| 55 | Плунжер в сборе | СТ230-3708860 | 1 | 1 | 55 | |||
| 55 | Плунжер | СТ230-3708861 | 1 | 1 | 55 | |||
| 56 | Шайба | СТ230-3708864 | 1 | 1 | 56 | |||
| 57 | Регулировочная шайба | СТ230-3708866 | 1 | 1 | 57 | |||
| 58 | Скоба | СТ230-3708868 | 2 | 2 | 58 | |||
| 59 | Шайба специальная | СТ230-3708869 | 2 | 2 | 59 | |||
| 60 | Крышка реле | СТ230Б2-3708890 | 1 | 1 | 60 | |||
| 60 | Крышка реле | СТ230Б2-3708891 | 1 | 1 | 60 | |||
| 61 | Пружина контакта | СТ230Б2-3708895 | 1 | 1 | 61 | |||
| 62 | Контакт | СТ230Б2-3708896 | 1 | 1 | 62 | |||
| 63 | Вывод | СТ230Б-3708180 | 1 | 1 | 63 | |||
| 64 | Якорь | СТ230Б-3708810 | 1 | 1 | 64 | |||
| 65 | Рычаг включения привода в сборе | СТ230К-3708020 | 1 | 1 | 65 | |||
| 66 | Корпус | СТ230К-3708101 | 1 | 1 | 66 | |||
| 66 | Корпус в сборе | СТ230К-3708100 | 1 | 1 | 66 | |||
| 67 | Крышка со стороны привода в сборе | СТ230К-3708400-10 | 1 | 1 | 67 | |||
| 68 | Муфта | СТ230К-3708610-01 | 1 | 1 | 68 |
