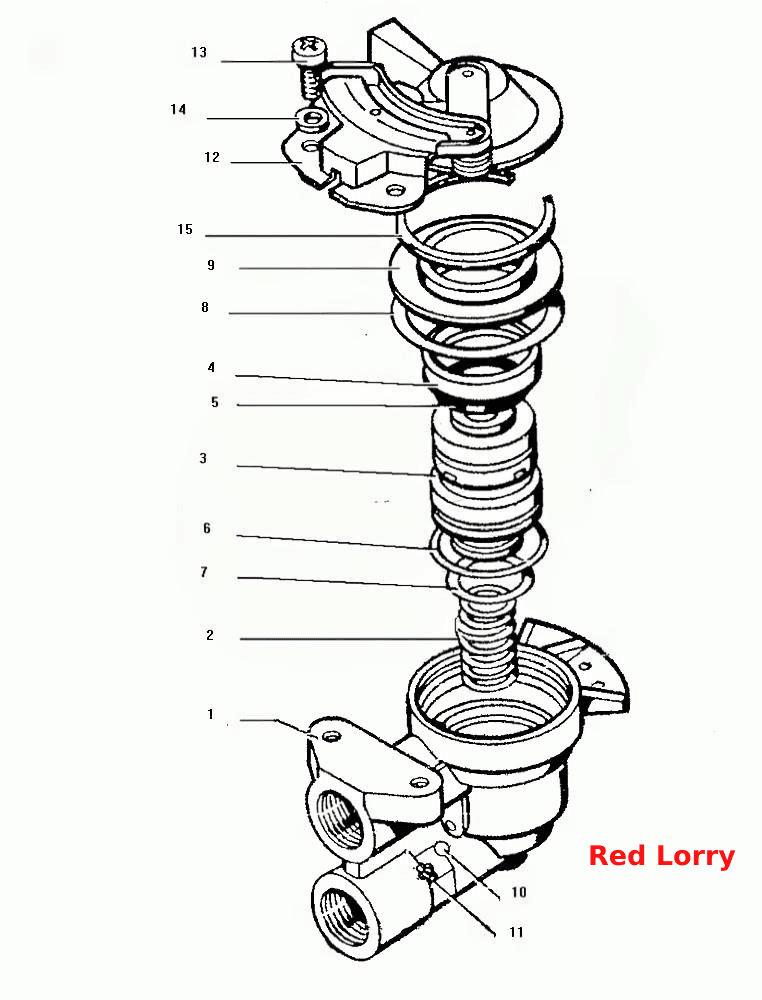

Автоматическая соединительная головка
100%
Название детали
Комплект запасных частей
Заводской номер
100-3521109-10
Количество на модель
1
№
Название детали
Головка соединительная пневмотормозов типа «Палм» в сборе
Заводской номер
100-3521110-10
Количество на модель
2
№
Название детали
Головка соединительная автоматическая
Заводской номер
100-3521111-10
Количество на модель
2
№
Название детали
Корпус соединительной головки в сборе
Заводской номер
100-3521124
Количество на модель
1
№
1
Название детали
Пружина
Заводской номер
100-3521125
Количество на модель
1
№
2
Название детали
Корпус клапана
Заводской номер
100-3521126
Количество на модель
1
№
3
Название детали
Клапан
Заводской номер
100-3521127
Количество на модель
1
№
4
Название детали
О-образное кольцо 25,3х2,4
Заводской номер
100-3521128
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
100-3521129
Количество на модель
1
№
6
Название детали
О-образное кольцо
Заводской номер
100-3521130
Количество на модель
1
№
7
Название детали
О-образное кольцо
Заводской номер
100-3521131
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
100-3521132
Количество на модель
1
№
9
Название детали
Фильтр
Заводской номер
100-3521135
Количество на модель
1
№
10
Название детали
Кольцо упорное
Заводской номер
100-3521136
Количество на модель
1
№
11
Название детали
Корпус в сборе
Заводской номер
100-3521140
Количество на модель
1
№
12
Название детали
Крышка в сборе
Заводской номер
100-3521141
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
302207-П29
Количество на модель
2
№
13
Название детали
Шайба пружинная специальная
Заводской номер
305890-П2
Количество на модель
3
№
14
Название детали
Кольцо упорное
Заводской номер
489314-П2
Количество на модель
1
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект запасных частей | 100-3521109-10 | 1 | 1 | |||||
| Головка соединительная пневмотормозов типа «Палм» в сборе | 100-3521110-10 | 2 | 2 | |||||
| Головка соединительная автоматическая | 100-3521111-10 | 2 | 2 | |||||
| 1 | Корпус соединительной головки в сборе | 100-3521124 | 1 | 1 | 1 | |||
| 2 | Пружина | 100-3521125 | 1 | 1 | 2 | |||
| 3 | Корпус клапана | 100-3521126 | 1 | 1 | 3 | |||
| 4 | Клапан | 100-3521127 | 1 | 1 | 4 | |||
| 5 | О-образное кольцо 25,3х2,4 | 100-3521128 | 1 | 1 | 5 | |||
| 6 | Кольцо | 100-3521129 | 1 | 1 | 6 | |||
| 7 | О-образное кольцо | 100-3521130 | 1 | 1 | 7 | |||
| 8 | О-образное кольцо | 100-3521131 | 1 | 1 | 8 | |||
| 9 | Кольцо | 100-3521132 | 1 | 1 | 9 | |||
| 10 | Фильтр | 100-3521135 | 1 | 1 | 10 | |||
| 11 | Кольцо упорное | 100-3521136 | 1 | 1 | 11 | |||
| 12 | Корпус в сборе | 100-3521140 | 1 | 1 | 12 | |||
| 12 | Крышка в сборе | 100-3521141 | 1 | 1 | 12 | |||
| 13 | Винт | 302207-П29 | 2 | 2 | 13 | |||
| 14 | Шайба пружинная специальная | 305890-П2 | 3 | 3 | 14 | |||
| 15 | Кольцо упорное | 489314-П2 | 1 | 1 | 15 |
