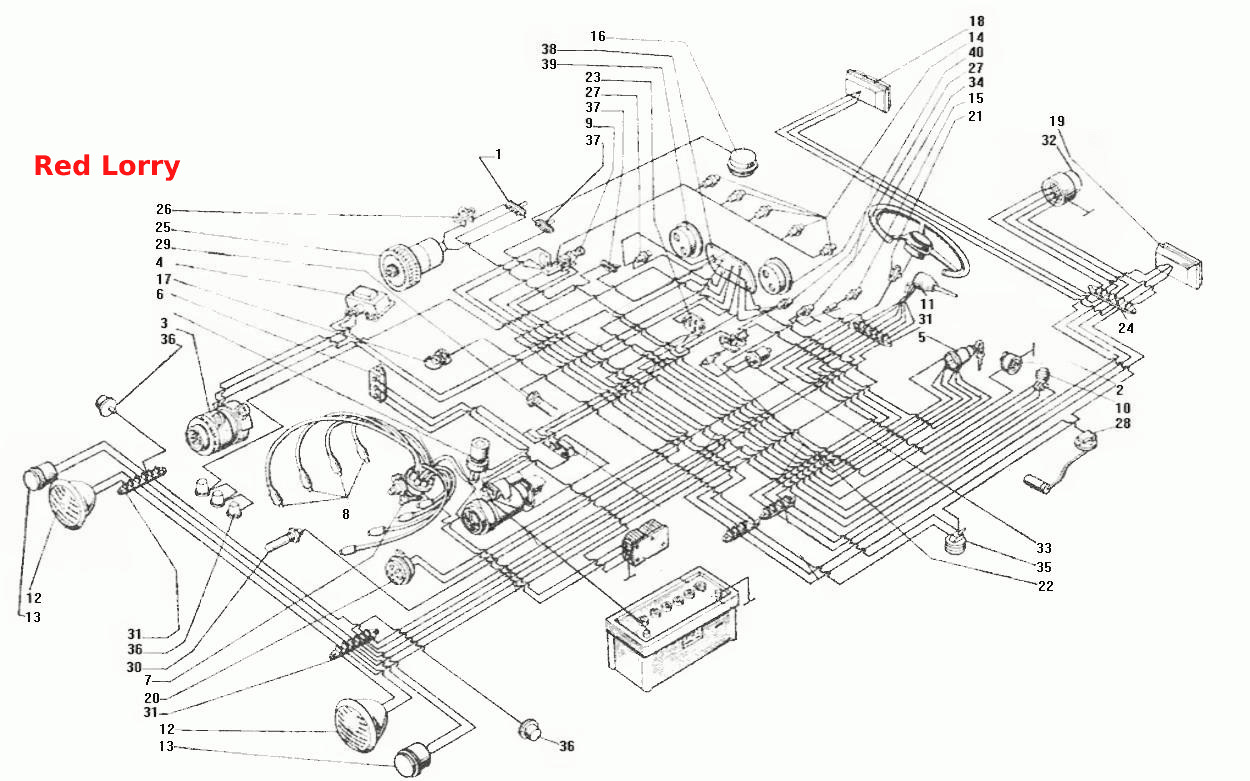

Схема электрооборудования
100%
Название детали
Плафон кабины типа ПК201 в сборе
Заводской номер
130Т-3714010-Б
Количество на модель
1
№
Название детали
Щиток приборов типа КП204АТ в сборе
Заводской номер
131-3801010-20
Количество на модель
1
№
Название детали
Щиток приборов
Заводской номер
130-3801010-Б
Количество на модель
2
№
Название детали
Фара противотуманная типа ФГ152-Б
Заводской номер
133ВЯ-3743010
Количество на модель
1
№
Название детали
Панель соединительная трехклеммная
Заводской номер
120-3723032-Б
Количество на модель
1
№
Название детали
Предохранитель термовибрационный типа ПР2-Б на 20а
Заводской номер
120-3722150
Количество на модель
1
№
Название детали
Переключатель
Заводской номер
120-3713300
Количество на модель
3
№
1
Название детали
Розетка штепсельная переносной лампы 47-К в сборе
Заводской номер
120-3715020-Б
Количество на модель
2
№
2
Название детали
Генератор 32.3701 в сборе
Заводской номер
130-3701010-21
Количество на модель
2
№
3
Название детали
Регулятор напряжения 201.3702 в сборе
Заводской номер
130-3702010-11
Количество на модель
2
№
4
Название детали
Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350)
Заводской номер
130-3704010-А
Количество на модель
3
№
5
Название детали
Резистор цепи катушки зажигания СЭ107
Заводской номер
130-3705050
Количество на модель
2
№
6
Название детали
Распределитель 46.3706
Заводской номер
130-3706010-30
Количество на модель
3
№
7
Название детали
Свеча зажигания типа А11-А в сборе
Заводской номер
130-3707010-А
Количество на модель
3
№
8
Название детали
Переключатель света центральный
Заводской номер
130-3709020
Количество на модель
1
№
9
Название детали
Переключатель света фар ножной
Заводской номер
130-3709036
Количество на модель
1
№
10
Название детали
Переключатель в сборе
Заводской номер
130-3709060-20
Количество на модель
2
№
11
Название детали
Фара ФГ122-ГВ
Заводской номер
130-3711010-Б2
Количество на модель
3
№
12
Название детали
Фонарь передний ПФ130 в сборе
Заводской номер
130-3712010-Б
Количество на модель
3
№
13
Название детали
Патроны подсвета приборов с лампами
Заводской номер
130-3713228-Б
Количество на модель
1
№
14
Название детали
Патрон контрольной лампы дальнего света с лампой в сборе
Заводской номер
130-3713258
Количество на модель
1
№
15
Название детали
Плафон кабины ПК201-А
Заводской номер
130-3714010-Б
Количество на модель
2
№
16
Название детали
Лампа подкапотная ПД308А в сборе
Заводской номер
130-3715060-А
Количество на модель
2
№
17
Название детали
Фонарь задний правый ФП130-Б или 357.3716 в сборе
Заводской номер
130-3716010
Количество на модель
2
№
18
Название детали
Фонарь задний левый ФП130 или 357.3716 в сборе
Заводской номер
130-3716011
Количество на модель
2
№
19
Название детали
Сигнал звуковой С311-01
Заводской номер
130-3721020-02
Количество на модель
2
№
20
Название детали
Устройство контактное в сборе
Заводской номер
130-3721072
Количество на модель
2
№
21
Название детали
Предохранитель 6А
Заводской номер
130-3722105
Количество на модель
1
№
22
Название детали
Предохранитель 7,5А
Заводской номер
130-3722210
Количество на модель
1
№
23
Название детали
Панель соединительная четырехклеммная 16.3723
Заводской номер
130-3723043
Количество на модель
1
№
24
Название детали
Электродвигатель вентилятора отопителя 192.3730
Заводской номер
130-3730010
Количество на модель
2
№
25
Название детали
Сопротивление электродвигателя отопителя
Заводской номер
130-3730166
Количество на модель
2
№
26
Название детали
Лампа контрольная аварийного перегрева
Заводской номер
130-3803021
Количество на модель
3
№
27
Название детали
Датчик указателя уровня топлива
Заводской номер
130-3806040-01
Количество на модель
1
№
28
Название детали
Датчик указателя температуры охлаждающей жидкости ТМ100-В
Заводской номер
130-3808012-А
Количество на модель
1
№
29
Название детали
Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05
Заводской номер
130-3808014
Количество на модель
1
№
30
Название детали
Панель соединительная пятиклеммная 17.3723
Заводской номер
150В-3723079
Количество на модель
3
№
31
Название детали
Розетка прицепа ПС300А-100
Заводской номер
164-3716110
Количество на модель
1
№
32
Название детали
Реле-прерыватель указателей поворота
Заводской номер
164-3726026
Количество на модель
2
№
33
Название детали
Лампа контрольная указателей поворота
Заводской номер
164-3803025
Количество на модель
2
№
34
Название детали
Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе
Заводской номер
431410-3720010
Количество на модель
2
№
35
Название детали
Фонарь опознавательный автопоезда и указателей поворота УП101-01
Заводской номер
45 7374 3331
Количество на модель
5
№
36
Название детали
Выключатель противотуманной фары
Заводской номер
485-3713300
Количество на модель
5
№
37
Название детали
Комбинация приборов
Заводской номер
КП205
Количество на модель
2
№
38
Название детали
Манометр
Заводской номер
МД213
Количество на модель
3
№
39
Название детали
Спидометр
Заводской номер
СП201А
Количество на модель
2
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Плафон кабины типа ПК201 в сборе | 130Т-3714010-Б | 1 | 1 | |||||
| Щиток приборов типа КП204АТ в сборе | 131-3801010-20 | 1 | 1 | |||||
| Щиток приборов | 130-3801010-Б | 2 | 2 | |||||
| Фара противотуманная типа ФГ152-Б | 133ВЯ-3743010 | 1 | 1 | |||||
| Панель соединительная трехклеммная | 120-3723032-Б | 1 | 1 | |||||
| Предохранитель термовибрационный типа ПР2-Б на 20а | 120-3722150 | 1 | 1 | |||||
| 1 | Переключатель | 120-3713300 | 3 | 3 | 1 | |||
| 2 | Розетка штепсельная переносной лампы 47-К в сборе | 120-3715020-Б | 2 | 2 | 2 | |||
| 3 | Генератор 32.3701 в сборе | 130-3701010-21 | 2 | 2 | 3 | |||
| 4 | Регулятор напряжения 201.3702 в сборе | 130-3702010-11 | 2 | 2 | 4 | |||
| 5 | Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | 130-3704010-А | 3 | 3 | 5 | |||
| 6 | Резистор цепи катушки зажигания СЭ107 | 130-3705050 | 2 | 2 | 6 | |||
| 7 | Распределитель 46.3706 | 130-3706010-30 | 3 | 3 | 7 | |||
| 8 | Свеча зажигания типа А11-А в сборе | 130-3707010-А | 3 | 3 | 8 | |||
| 9 | Переключатель света центральный | 130-3709020 | 1 | 1 | 9 | |||
| 10 | Переключатель света фар ножной | 130-3709036 | 1 | 1 | 10 | |||
| 11 | Переключатель в сборе | 130-3709060-20 | 2 | 2 | 11 | |||
| 12 | Фара ФГ122-ГВ | 130-3711010-Б2 | 3 | 3 | 12 | |||
| 13 | Фонарь передний ПФ130 в сборе | 130-3712010-Б | 3 | 3 | 13 | |||
| 14 | Патроны подсвета приборов с лампами | 130-3713228-Б | 1 | 1 | 14 | |||
| 15 | Патрон контрольной лампы дальнего света с лампой в сборе | 130-3713258 | 1 | 1 | 15 | |||
| 16 | Плафон кабины ПК201-А | 130-3714010-Б | 2 | 2 | 16 | |||
| 17 | Лампа подкапотная ПД308А в сборе | 130-3715060-А | 2 | 2 | 17 | |||
| 18 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | 130-3716010 | 2 | 2 | 18 | |||
| 19 | Фонарь задний левый ФП130 или 357.3716 в сборе | 130-3716011 | 2 | 2 | 19 | |||
| 20 | Сигнал звуковой С311-01 | 130-3721020-02 | 2 | 2 | 20 | |||
| 21 | Устройство контактное в сборе | 130-3721072 | 2 | 2 | 21 | |||
| 22 | Предохранитель 6А | 130-3722105 | 1 | 1 | 22 | |||
| 23 | Предохранитель 7,5А | 130-3722210 | 1 | 1 | 23 | |||
| 24 | Панель соединительная четырехклеммная 16.3723 | 130-3723043 | 1 | 1 | 24 | |||
| 25 | Электродвигатель вентилятора отопителя 192.3730 | 130-3730010 | 2 | 2 | 25 | |||
| 26 | Сопротивление электродвигателя отопителя | 130-3730166 | 2 | 2 | 26 | |||
| 27 | Лампа контрольная аварийного перегрева | 130-3803021 | 3 | 3 | 27 | |||
| 28 | Датчик указателя уровня топлива | 130-3806040-01 | 1 | 1 | 28 | |||
| 29 | Датчик указателя температуры охлаждающей жидкости ТМ100-В | 130-3808012-А | 1 | 1 | 29 | |||
| 30 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | 130-3808014 | 1 | 1 | 30 | |||
| 31 | Панель соединительная пятиклеммная 17.3723 | 150В-3723079 | 3 | 3 | 31 | |||
| 32 | Розетка прицепа ПС300А-100 | 164-3716110 | 1 | 1 | 32 | |||
| 33 | Реле-прерыватель указателей поворота | 164-3726026 | 2 | 2 | 33 | |||
| 34 | Лампа контрольная указателей поворота | 164-3803025 | 2 | 2 | 34 | |||
| 35 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | 431410-3720010 | 2 | 2 | 35 | |||
| 36 | Фонарь опознавательный автопоезда и указателей поворота УП101-01 | 45 7374 3331 | 5 | 5 | 36 | |||
| 37 | Выключатель противотуманной фары | 485-3713300 | 5 | 5 | 37 | |||
| 38 | Комбинация приборов | КП205 | 2 | 2 | 38 | |||
| 39 | Манометр | МД213 | 3 | 3 | 39 | |||
| 40 | Спидометр | СП201А | 2 | 2 | 40 |
