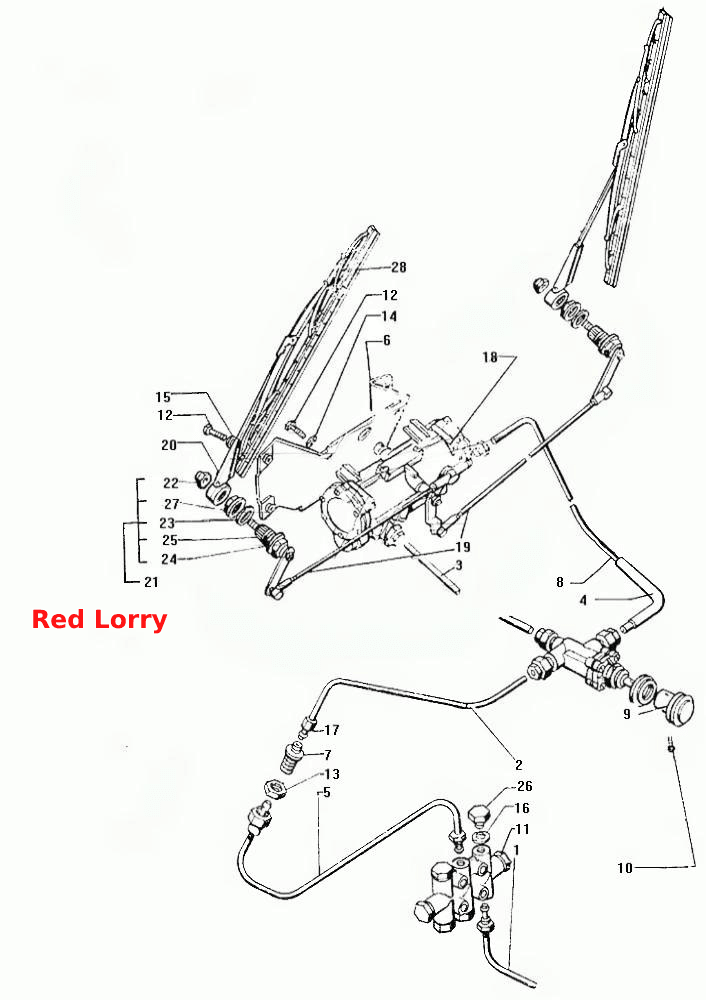

Установка стеклоочистителя
100%
Название детали
Стеклоочиститель СЛ-440 в сборе
Заводской номер
130-5205010-А
Количество на модель
3
№
Название детали
Трубка щеткодержателя стеклоочистителя защитная
Заводской номер
130-5205173
Количество на модель
1
№
Название детали
Трубка от тройного защитного клапана к распределительной коробке
Заводской номер
130-3560704
Количество на модель
1
№
1
Название детали
Трубка от переходника к крану
Заводской номер
130-5205041-20
Количество на модель
1
№
2
Название детали
Трубка от стеклоочистителя к клапану
Заводской номер
130-5205042
Количество на модель
2
№
3
Название детали
Оболочка трубки
Заводской номер
130-5205044-10
Количество на модель
1
№
4
Название детали
Трубка от распределительной коробки к переходнику
Заводской номер
130-5205063-10
Количество на модель
1
№
5
Название детали
Кронштейн крепления стеклоочистителя в сборе
Заводской номер
130-5205076
Количество на модель
2
№
6
Название детали
Переходник
Заводской номер
130-5205083
Количество на модель
1
№
7
Название детали
Трубка отвода воздуха от стеклоочистителя
Заводской номер
130-5205109
Количество на модель
2
№
8
Название детали
Ручка клапана стеклоочистителя в сборе
Заводской номер
130-5205140
Количество на модель
2
№
9
Название детали
Винт стопорный клапана стеклоочистителя
Заводской номер
130-5205143
Количество на модель
2
№
10
Название детали
Коробка распределительная
Заводской номер
133ВЯ-3560056
Количество на модель
2
№
11
Название детали
Болт М6-6gх12 ОСТ 37.001.123-96
Заводской номер
201416-П29
Количество на модель
8
№
12
Название детали
Гайка М14х1,5
Заводской номер
250634-П29
Количество на модель
2
№
13
Название детали
Шайба 6Т ОСТ 37.001.115-75
Заводской номер
252134-П2
Количество на модель
22
№
14
Название детали
Шайба 2-6 ОСТ 37.001.146-75
Заводской номер
252234-П29
Количество на модель
3
№
15
Название детали
Шайба уплотнительная
Заводской номер
305554-П
Количество на модель
2
№
16
Название детали
Гайка накидная
Заводской номер
421137-П8
Количество на модель
2
№
17
Название детали
Пневмодвигатель в сборе
Заводской номер
440-5205100
Количество на модель
1
№
18
Название детали
Тяга стеклоочистителя в сборе
Заводской номер
440-5205400
Количество на модель
3
№
19
Название детали
Рычаг щетки правый в сборе
Заводской номер
440-5205500
Количество на модель
2
№
20
Название детали
Ось рычага
Заводской номер
440-5205700
Количество на модель
2
№
21
Название детали
Гайка
Заводской номер
440-5205702
Количество на модель
1
№
22
Название детали
Гайка
Заводской номер
440-5205703
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
440-5205711
Количество на модель
1
№
24
Название детали
Ось
Заводской номер
440-5205721
Количество на модель
1
№
25
Название детали
Пробка
Заводской номер
483018-П29
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
КР11-5205013
Количество на модель
1
№
27
Название детали
Узел щетки (52-5205120)
Заводской номер
СЛ100-5205900А
Количество на модель
2
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Стеклоочиститель СЛ-440 в сборе | 130-5205010-А | 3 | 3 | |||||
| Трубка щеткодержателя стеклоочистителя защитная | 130-5205173 | 1 | 1 | |||||
| 1 | Трубка от тройного защитного клапана к распределительной коробке | 130-3560704 | 1 | 1 | 1 | |||
| 2 | Трубка от переходника к крану | 130-5205041-20 | 1 | 1 | 2 | |||
| 3 | Трубка от стеклоочистителя к клапану | 130-5205042 | 2 | 2 | 3 | |||
| 4 | Оболочка трубки | 130-5205044-10 | 1 | 1 | 4 | |||
| 5 | Трубка от распределительной коробки к переходнику | 130-5205063-10 | 1 | 1 | 5 | |||
| 6 | Кронштейн крепления стеклоочистителя в сборе | 130-5205076 | 2 | 2 | 6 | |||
| 7 | Переходник | 130-5205083 | 1 | 1 | 7 | |||
| 8 | Трубка отвода воздуха от стеклоочистителя | 130-5205109 | 2 | 2 | 8 | |||
| 9 | Ручка клапана стеклоочистителя в сборе | 130-5205140 | 2 | 2 | 9 | |||
| 10 | Винт стопорный клапана стеклоочистителя | 130-5205143 | 2 | 2 | 10 | |||
| 11 | Коробка распределительная | 133ВЯ-3560056 | 2 | 2 | 11 | |||
| 12 | Болт М6-6gх12 ОСТ 37.001.123-96 | 201416-П29 | 8 | 8 | 12 | |||
| 13 | Гайка М14х1,5 | 250634-П29 | 2 | 2 | 13 | |||
| 14 | Шайба 6Т ОСТ 37.001.115-75 | 252134-П2 | 22 | 22 | 14 | |||
| 15 | Шайба 2-6 ОСТ 37.001.146-75 | 252234-П29 | 3 | 3 | 15 | |||
| 16 | Шайба уплотнительная | 305554-П | 2 | 2 | 16 | |||
| 17 | Гайка накидная | 421137-П8 | 2 | 2 | 17 | |||
| 18 | Пневмодвигатель в сборе | 440-5205100 | 1 | 1 | 18 | |||
| 19 | Тяга стеклоочистителя в сборе | 440-5205400 | 3 | 3 | 19 | |||
| 20 | Рычаг щетки правый в сборе | 440-5205500 | 2 | 2 | 20 | |||
| 21 | Ось рычага | 440-5205700 | 2 | 2 | 21 | |||
| 22 | Гайка | 440-5205702 | 1 | 1 | 22 | |||
| 23 | Гайка | 440-5205703 | 1 | 1 | 23 | |||
| 24 | Втулка | 440-5205711 | 1 | 1 | 24 | |||
| 25 | Ось | 440-5205721 | 1 | 1 | 25 | |||
| 26 | Пробка | 483018-П29 | 1 | 1 | 26 | |||
| 27 | Гайка | КР11-5205013 | 1 | 1 | 27 | |||
| 28 | Узел щетки (52-5205120) | СЛ100-5205900А | 2 | 2 | 28 |
