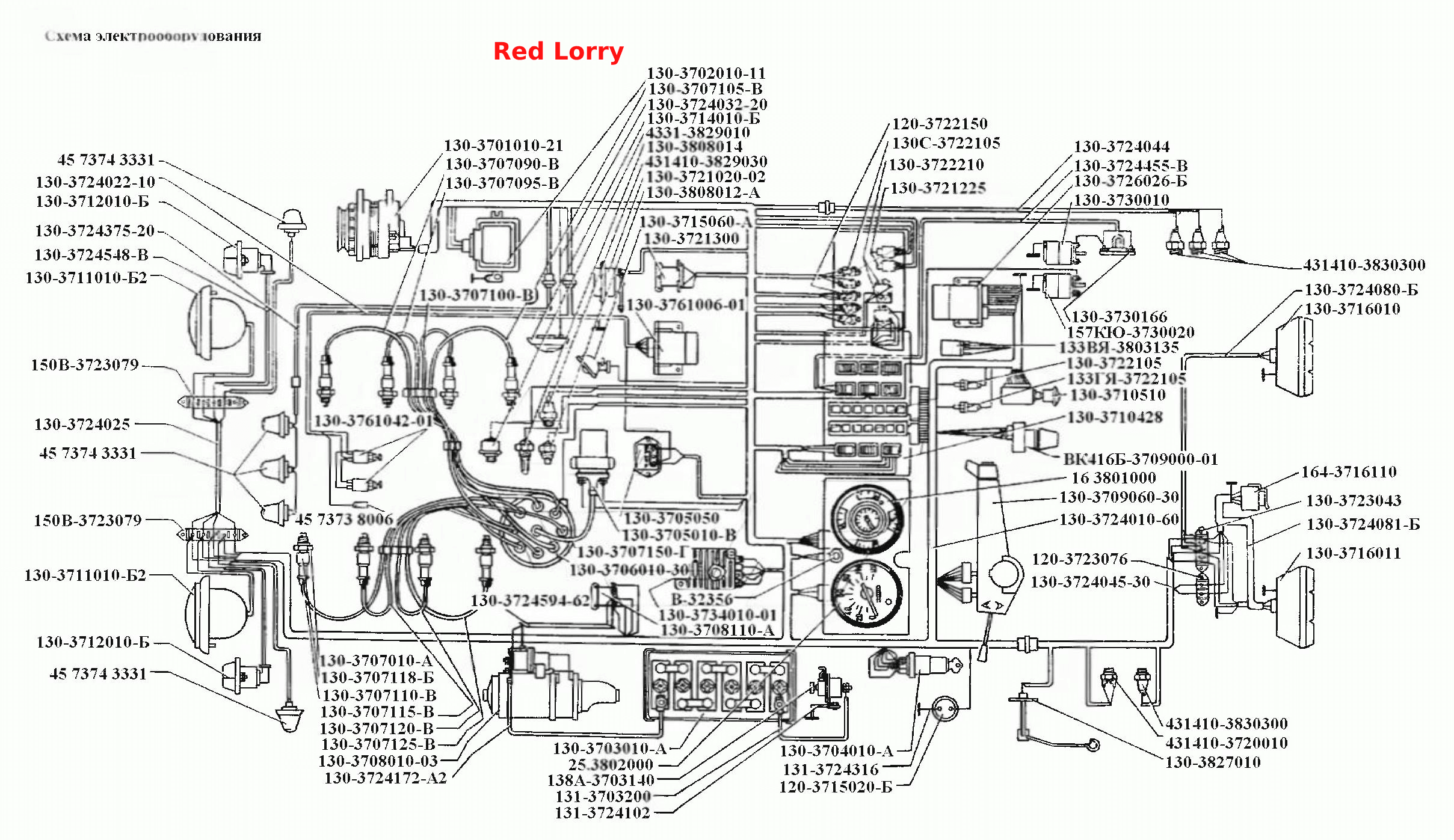

Электрооборудование\Схема электрооборудования
100%
Название детали
Плафон кабины ПК201-А
Заводской номер
130-3714010-Б
Количество на модель
1
№
Название детали
Пучок проводов электродвигателя отопителя в сборе
Заводской номер
130-3724455-В
Количество на модель
1
№
Название детали
Прерыватель указателей поворота РС950
Заводской номер
130-3726026-Б
Количество на модель
1
№
Название детали
Электродвигатель вентилятора отопителя 192.3730
Заводской номер
130-3730010
Количество на модель
1
№
Название детали
Датчик аварийного падения давления типа ММ124Д в сборе
Заводской номер
431410-3830300
Количество на модель
4
№
Название детали
Жгут проводов заднего правого фонаря в сборе
Заводской номер
130-3724080-Б
Количество на модель
1
№
Название детали
Фонарь задний правый ФП130-Б или 357.3716 в сборе
Заводской номер
130-3716010
Количество на модель
1
№
Название детали
Сопротивление электродвигателя отопителя
Заводской номер
130-3730166
Количество на модель
1
№
Название детали
Электродвигатель
Заводской номер
МЭ11
Количество на модель
1
№
Название детали
Жгут проводов задний правый в сборе
Заводской номер
130-3724044
Количество на модель
1
№
Название детали
Реле универсальное 111.3747
Заводской номер
130-3721225
Количество на модель
2
№
Название детали
Предохранитель 7,5А
Заводской номер
130-3722210
Количество на модель
2
№
Название детали
Привод плафона кабины в сборе
Заводской номер
130-3724032-20
Количество на модель
1
№
Название детали
Провод к свече четвертого цилиндра в сборе
Заводской номер
130-3707105-В
Количество на модель
1
№
Название детали
Регулятор напряжения 201.3702 в сборе
Заводской номер
130-3702010-11
Количество на модель
1
№
Название детали
Провод к свече второго цилиндра в сборе
Заводской номер
130-3707095-В
Количество на модель
1
№
Название детали
Провод к свече первого цилиндра в сборе
Заводской номер
130-3707090-В
Количество на модель
1
№
Название детали
Генератор 32.3701 в сборе
Заводской номер
130-3701010-21
Количество на модель
1
№
Название детали
Предохранитель термовибрационный типа ПР2-Б на 20а
Заводской номер
120-3722150
Количество на модель
1
№
Название детали
Предохранитель термобиметаллический ПР310 10А
Заводской номер
130С-3722105
Количество на модель
4
№
Название детали
Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе
Заводской номер
133ВЯ-3803135
Количество на модель
1
№
Название детали
Предохранитель 6А
Заводской номер
130-3722105
Количество на модель
1
№
Название детали
Жгут проводов заднего левого фонаря в сборе
Заводской номер
130-3724081-Б
Количество на модель
1
№
Название детали
Фонарь задний левый ФП130 или 357.3716 в сборе
Заводской номер
130-3716011
Количество на модель
1
№
Название детали
Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе
Заводской номер
431410-3720010
Количество на модель
1
№
Название детали
Датчик указателя уровня топлива,
Заводской номер
БМ165Б
Количество на модель
1
№
Название детали
Фонарь опознавательный автопоезда и указателей поворота УП101-01
Заводской номер
45 7374 3331
Количество на модель
№
Название детали
Лампа подкапотная ПД308А в сборе
Заводской номер
130-3715060-А
Количество на модель
№
Название детали
Электродвигатель вентилятора типа МЭ11 в сборе
Заводской номер
157КЮ-3730020
Количество на модель
№
Название детали
Коммутатор транзисторный ТК102А
Заводской номер
130-3734010-01
Количество на модель
№
Название детали
Панель соединительная четырехклеммная 16.3723
Заводской номер
130-3723043
Количество на модель
1
№
Название детали
Розетка прицепа ПС300А-100
Заводской номер
164-3716110
Количество на модель
1
№
Название детали
Жгут проводов задний левый в сборе
Заводской номер
130-3724045-30
Количество на модель
1
№
Название детали
Предохранитель плавкий ПР119Б-01 10А
Заводской номер
133ГЯ-3722105
Количество на модель
1
№
Название детали
Выключатель аварийной сигнализации ВК422-12
Заводской номер
130-3710510
Количество на модель
1
№
Название детали
Щиток выключателей в сборе
Заводской номер
130-3710428
Количество на модель
1
№
Название детали
Выключатель света ВК416Б-01
Заводской номер
ВК416Б-3709000-01
Количество на модель
1
№
Название детали
Манометр
Заводской номер
16.3801000
Количество на модель
1
№
Название детали
Комбинированный переключатель указателей поворота
Заводской номер
130-3709060-30
Количество на модель
1
№
Название детали
Жгут проводов средний в сборе
Заводской номер
130-3724010-60
Количество на модель
1
№
Название детали
Панель соединительная двухклеммная 14.3723
Заводской номер
120-3723076
Количество на модель
1
№
Название детали
Датчик указателя уровня топлива типа БМ165-Б
Заводской номер
130-3827010
Количество на модель
№
Название детали
Датчик указателя давления масла ММ355
Заводской номер
4331-3829010
Количество на модель
1
№
Название детали
Фонарь
Заводской номер
УП101-01
Количество на модель
2
№
Название детали
Провод к свече седьмого цилиндра в сборе
Заводской номер
130-3707120-В
Количество на модель
1
№
Название детали
Провод к свече восьмого цилиндра в сборе
Заводской номер
130-3707125-В
Количество на модель
1
№
Название детали
Стартер СТ130-А3 в сборе
Заводской номер
130-3708010-03
Количество на модель
1
№
Название детали
Провод батарея аккумуляторная-стартер в сборе
Заводской номер
130-3724172-А2
Количество на модель
1
№
Название детали
Провод кабина-рама в сборе
Заводской номер
131-3724102
Количество на модель
1
№
Название детали
Провод аккумуляторной батареи к выключателю массы в сборе
Заводской номер
131-3703200
Количество на модель
1
№
Название детали
Выключатель аккумуляторной батареи, ВК318Б
Заводской номер
138А-3703140
Количество на модель
1
№
Название детали
Спидометр
Заводской номер
25.3802000
Количество на модель
1
№
Название детали
Провод к свече шестого цилиндра в сборе
Заводской номер
130-3707115-В
Количество на модель
1
№
Название детали
Провод к свече пятого цилиндра в сборе
Заводской номер
130-3707110-В
Количество на модель
1
№
Название детали
Сопротивление помехоподавляющее СЭ110
Заводской номер
130-3707118-Б
Количество на модель
8
№
Название детали
Жгут проводов блока управления экономайзера принудительного холостого хода
Заводской номер
130-3724022-10
Количество на модель
1
№
Название детали
Фонарь передний ПФ130 в сборе
Заводской номер
130-3712010-Б
Количество на модель
2
№
Название детали
Жгут проводов опознавательных фонарей автопоезда в сборе
Заводской номер
130-3724375-20
Количество на модель
1
№
Название детали
Жгут проводов подфарника в сборе
Заводской номер
130-3724548-В
Количество на модель
2
№
Название детали
Фара ФГ122-ГВ
Заводской номер
130-3711010-Б2
Количество на модель
2
№
Название детали
Панель соединительная пятиклеммная 17.3723
Заводской номер
150В-3723079
Количество на модель
2
№
Название детали
Жгут проводов между соединительными панелями фар в сборе
Заводской номер
130-3724025
Количество на модель
1
№
Название детали
Свеча зажигания типа А11-А в сборе
Заводской номер
130-3707010-А
Количество на модель
8
№
Название детали
Батарея аккумуляторная с электролитом
Заводской номер
130-3703010-А
Количество на модель
1
№
Название детали
Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350)
Заводской номер
130-3704010-А
Количество на модель
1
№
Название детали
Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447
Заводской номер
130-3761042-01
Количество на модель
2
№
Название детали
Блок системы автоматического управления экономайзером принудительного холостого хода 1102.3761
Заводской номер
130-3761006-01
Количество на модель
1
№
Название детали
Провод к свече третьего цилиндра в сборе
Заводской номер
130-3707100-В
Количество на модель
1
№
Название детали
Сигнал шумовой РС508
Заводской номер
130-3721300
Количество на модель
1
№
Название детали
Лампа подкапотная
Заводской номер
ПД308А
Количество на модель
1
№
Название детали
Датчик указателя температуры охлаждающей жидкости ТМ100-В
Заводской номер
130-3808012-А
Количество на модель
1
№
Название детали
Сигнал звуковой С311-01
Заводской номер
130-3721020-02
Количество на модель
1
№
Название детали
Датчик сигнализатора давления масла ММ111Д
Заводской номер
431410-3829030
Количество на модель
1
№
Название детали
Гнездо
Заводской номер
4573738006
Количество на модель
1
№
Название детали
Жгут проводов стартера в сборе
Заводской номер
130-3724594-Б2
Количество на модель
1
№
Название детали
Резистор цепи катушки зажигания СЭ107
Заводской номер
130-3705050
Количество на модель
1
№
Название детали
Провод массы штепсельной розетки переносной лампы в сборе
Заводской номер
131-3724316
Количество на модель
1
№
Название детали
Розетка штепсельная переносной лампы 47-К в сборе
Заводской номер
120-3715020-Б
Количество на модель
1
№
Название детали
Реле включения стартера типа РС502 в сборе
Заводской номер
130-3708110-А
Количество на модель
1
№
Название детали
Коммутатор транзисторный, ТК102А
Заводской номер
ТК102А
Количество на модель
1
№
Название детали
Контрольная лампа аварийного падения давления масла и охлаждающей жидкости
Заводской номер
В-32356
Количество на модель
1
№
Название детали
Распределитель 46.3706
Заводской номер
130-3706010-30
Количество на модель
1
№
Название детали
Провод высокого напряжения катушка зажигания распределитель
Заводской номер
130-3707150-Г
Количество на модель
1
№
Название детали
Катушка зажигания Б114-Б
Заводской номер
130-3705010-В
Количество на модель
1
№
Название детали
Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05
Заводской номер
130-3808014
Количество на модель
1
№
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Плафон кабины ПК201-А | 130-3714010-Б | 1 | 1 | |||||
| Пучок проводов электродвигателя отопителя в сборе | 130-3724455-В | 1 | 1 | |||||
| Прерыватель указателей поворота РС950 | 130-3726026-Б | 1 | 1 | |||||
| Электродвигатель вентилятора отопителя 192.3730 | 130-3730010 | 1 | 1 | |||||
| Датчик аварийного падения давления типа ММ124Д в сборе | 431410-3830300 | 4 | 4 | |||||
| Жгут проводов заднего правого фонаря в сборе | 130-3724080-Б | 1 | 1 | |||||
| Фонарь задний правый ФП130-Б или 357.3716 в сборе | 130-3716010 | 1 | 1 | |||||
| Сопротивление электродвигателя отопителя | 130-3730166 | 1 | 1 | |||||
| Электродвигатель | МЭ11 | 1 | 1 | |||||
| Жгут проводов задний правый в сборе | 130-3724044 | 1 | 1 | |||||
| Реле универсальное 111.3747 | 130-3721225 | 2 | 2 | |||||
| Предохранитель 7,5А | 130-3722210 | 2 | 2 | |||||
| Привод плафона кабины в сборе | 130-3724032-20 | 1 | 1 | |||||
| Провод к свече четвертого цилиндра в сборе | 130-3707105-В | 1 | 1 | |||||
| Регулятор напряжения 201.3702 в сборе | 130-3702010-11 | 1 | 1 | |||||
| Провод к свече второго цилиндра в сборе | 130-3707095-В | 1 | 1 | |||||
| Провод к свече первого цилиндра в сборе | 130-3707090-В | 1 | 1 | |||||
| Генератор 32.3701 в сборе | 130-3701010-21 | 1 | 1 | |||||
| Предохранитель термовибрационный типа ПР2-Б на 20а | 120-3722150 | 1 | 1 | |||||
| Предохранитель термобиметаллический ПР310 10А | 130С-3722105 | 4 | 4 | |||||
| Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | 133ВЯ-3803135 | 1 | 1 | |||||
| Предохранитель 6А | 130-3722105 | 1 | 1 | |||||
| Жгут проводов заднего левого фонаря в сборе | 130-3724081-Б | 1 | 1 | |||||
| Фонарь задний левый ФП130 или 357.3716 в сборе | 130-3716011 | 1 | 1 | |||||
| Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | 431410-3720010 | 1 | 1 | |||||
| Датчик указателя уровня топлива, | БМ165Б | 1 | 1 | |||||
| Фонарь опознавательный автопоезда и указателей поворота УП101-01 | 45 7374 3331 | |||||||
| Лампа подкапотная ПД308А в сборе | 130-3715060-А | |||||||
| Электродвигатель вентилятора типа МЭ11 в сборе | 157КЮ-3730020 | |||||||
| Коммутатор транзисторный ТК102А | 130-3734010-01 | |||||||
| Панель соединительная четырехклеммная 16.3723 | 130-3723043 | 1 | 1 | |||||
| Розетка прицепа ПС300А-100 | 164-3716110 | 1 | 1 | |||||
| Жгут проводов задний левый в сборе | 130-3724045-30 | 1 | 1 | |||||
| Предохранитель плавкий ПР119Б-01 10А | 133ГЯ-3722105 | 1 | 1 | |||||
| Выключатель аварийной сигнализации ВК422-12 | 130-3710510 | 1 | 1 | |||||
| Щиток выключателей в сборе | 130-3710428 | 1 | 1 | |||||
| Выключатель света ВК416Б-01 | ВК416Б-3709000-01 | 1 | 1 | |||||
| Манометр | 16.3801000 | 1 | 1 | |||||
| Комбинированный переключатель указателей поворота | 130-3709060-30 | 1 | 1 | |||||
| Жгут проводов средний в сборе | 130-3724010-60 | 1 | 1 | |||||
| Панель соединительная двухклеммная 14.3723 | 120-3723076 | 1 | 1 | |||||
| Датчик указателя уровня топлива типа БМ165-Б | 130-3827010 | |||||||
| Датчик указателя давления масла ММ355 | 4331-3829010 | 1 | 1 | |||||
| Фонарь | УП101-01 | 2 | 2 | |||||
| Провод к свече седьмого цилиндра в сборе | 130-3707120-В | 1 | 1 | |||||
| Провод к свече восьмого цилиндра в сборе | 130-3707125-В | 1 | 1 | |||||
| Стартер СТ130-А3 в сборе | 130-3708010-03 | 1 | 1 | |||||
| Провод батарея аккумуляторная-стартер в сборе | 130-3724172-А2 | 1 | 1 | |||||
| Провод кабина-рама в сборе | 131-3724102 | 1 | 1 | |||||
| Провод аккумуляторной батареи к выключателю массы в сборе | 131-3703200 | 1 | 1 | |||||
| Выключатель аккумуляторной батареи, ВК318Б | 138А-3703140 | 1 | 1 | |||||
| Спидометр | 25.3802000 | 1 | 1 | |||||
| Провод к свече шестого цилиндра в сборе | 130-3707115-В | 1 | 1 | |||||
| Провод к свече пятого цилиндра в сборе | 130-3707110-В | 1 | 1 | |||||
| Сопротивление помехоподавляющее СЭ110 | 130-3707118-Б | 8 | 8 | |||||
| Жгут проводов блока управления экономайзера принудительного холостого хода | 130-3724022-10 | 1 | 1 | |||||
| Фонарь передний ПФ130 в сборе | 130-3712010-Б | 2 | 2 | |||||
| Жгут проводов опознавательных фонарей автопоезда в сборе | 130-3724375-20 | 1 | 1 | |||||
| Жгут проводов подфарника в сборе | 130-3724548-В | 2 | 2 | |||||
| Фара ФГ122-ГВ | 130-3711010-Б2 | 2 | 2 | |||||
| Панель соединительная пятиклеммная 17.3723 | 150В-3723079 | 2 | 2 | |||||
| Жгут проводов между соединительными панелями фар в сборе | 130-3724025 | 1 | 1 | |||||
| Свеча зажигания типа А11-А в сборе | 130-3707010-А | 8 | 8 | |||||
| Батарея аккумуляторная с электролитом | 130-3703010-А | 1 | 1 | |||||
| Включатель зажигания с запорным цилиндром и ключами в сборе (ВК21-Е или Г-К350) | 130-3704010-А | 1 | 1 | |||||
| Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | 130-3761042-01 | 2 | 2 | |||||
| Блок системы автоматического управления экономайзером принудительного холостого хода 1102.3761 | 130-3761006-01 | 1 | 1 | |||||
| Провод к свече третьего цилиндра в сборе | 130-3707100-В | 1 | 1 | |||||
| Сигнал шумовой РС508 | 130-3721300 | 1 | 1 | |||||
| Лампа подкапотная | ПД308А | 1 | 1 | |||||
| Датчик указателя температуры охлаждающей жидкости ТМ100-В | 130-3808012-А | 1 | 1 | |||||
| Сигнал звуковой С311-01 | 130-3721020-02 | 1 | 1 | |||||
| Датчик сигнализатора давления масла ММ111Д | 431410-3829030 | 1 | 1 | |||||
| Гнездо | 4573738006 | 1 | 1 | |||||
| Жгут проводов стартера в сборе | 130-3724594-Б2 | 1 | 1 | |||||
| Резистор цепи катушки зажигания СЭ107 | 130-3705050 | 1 | 1 | |||||
| Провод массы штепсельной розетки переносной лампы в сборе | 131-3724316 | 1 | 1 | |||||
| Розетка штепсельная переносной лампы 47-К в сборе | 120-3715020-Б | 1 | 1 | |||||
| Реле включения стартера типа РС502 в сборе | 130-3708110-А | 1 | 1 | |||||
| Коммутатор транзисторный, ТК102А | ТК102А | 1 | 1 | |||||
| Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | В-32356 | 1 | 1 | |||||
| Распределитель 46.3706 | 130-3706010-30 | 1 | 1 | |||||
| Провод высокого напряжения катушка зажигания распределитель | 130-3707150-Г | 1 | 1 | |||||
| Катушка зажигания Б114-Б | 130-3705010-В | 1 | 1 | |||||
| Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | 130-3808014 | 1 | 1 |
