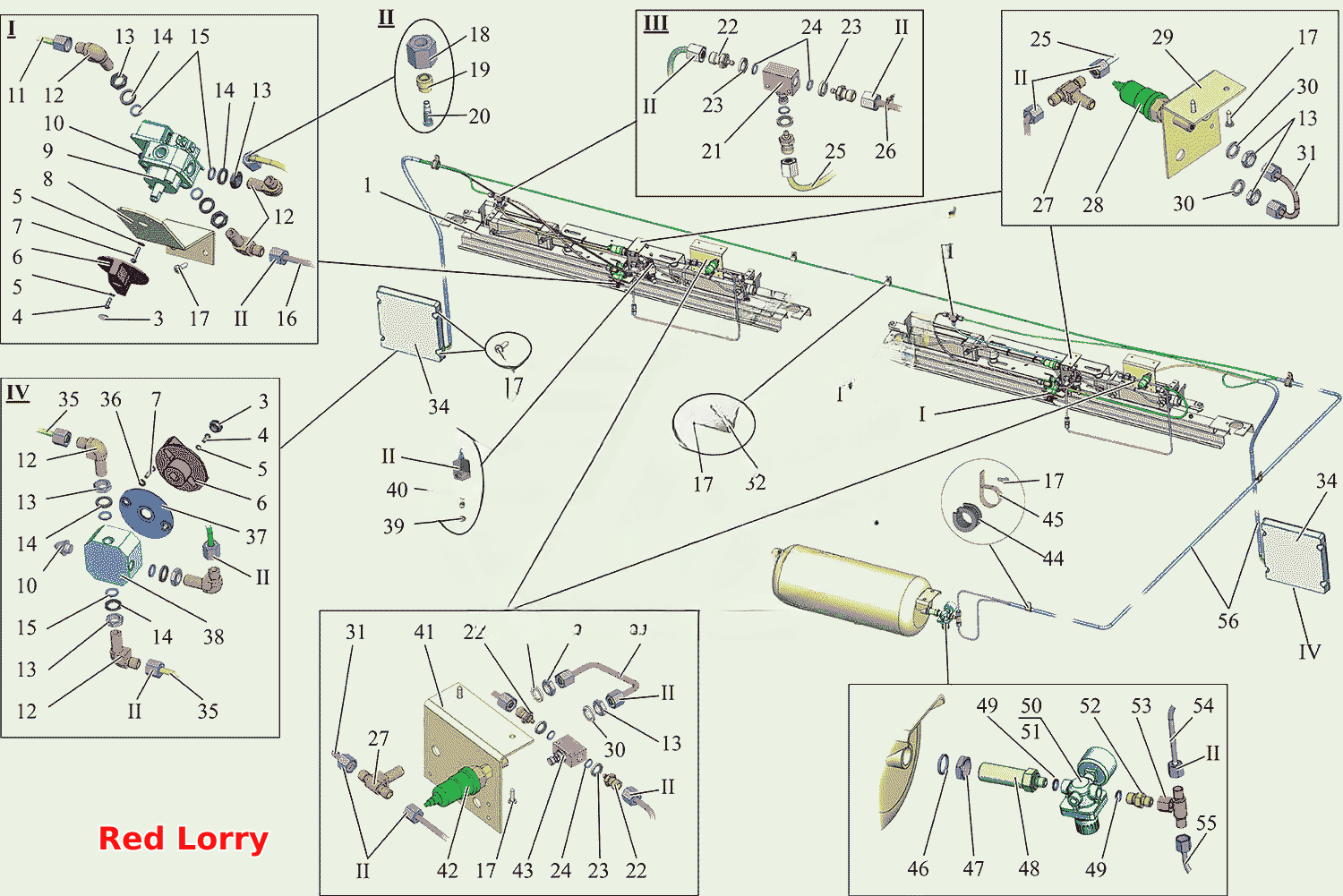

Пневмоапаратура дверей 2-секції
100%
Назва деталі
Механізм відкривання дверей
Заводський номер
215068-6208010
Кількість на модель
2
№
1
Назва деталі
Механізм відкривання дверей
Заводський номер
215068-6208010-01
Кількість на модель
2
№
1
Назва деталі
Ресивер 20л
Заводський номер
101-3513008-01
Кількість на модель
1
№
2
Назва деталі
Вставка
Заводський номер
151-5402804
Кількість на модель
4
№
3
Назва деталі
Гвинт М104-6gх__NT__2__
Заводський номер
220051
Кількість на модель
4
№
4
Назва деталі
Диск
Заводський номер
252132
Кількість на модель
8
№
5
Назва деталі
Ручка
Заводський номер
101-6109038
Кількість на модель
4
№
6
Назва деталі
Гвинт М4-6gx16
Заводський номер
220054
Кількість на модель
8
№
7
Назва деталі
Кронштейн
Заводський номер
215069-6109030
Кількість на модель
2
№
8
Назва деталі
Пневморозподільник
Заводський номер
234-664350EB
Кількість на модель
2
№
9
Назва деталі
Поглинання шуму
Заводський номер
236-570000
Кількість на модель
4
№
10
Назва деталі
Трубопровід
Заводський номер
101-6108149
Кількість на модель
2
№
11
Назва деталі
Кутник з різьбленням 6М12х1,5
Заводський номер
402845
Кількість на модель
12
№
12
Назва деталі
Гайка М12х1,5-6Н
Заводський номер
374616
Кількість на модель
20
№
13
Назва деталі
Ковпачкова шайба 12х17
Заводський номер
375542
Кількість на модель
12
№
14
Назва деталі
КІЛЬЦО
Заводський номер
010-014-25-2-3
Кількість на модель
12
№
15
Назва деталі
Трубопровід
Заводський номер
152-6108163
Кількість на модель
2
№
16
Назва деталі
Гвинт DIN7981-ST,4х8
Заводський номер
ВинтDIN7981-ST4,8х19-C-H
Кількість на модель
30
№
17
Назва деталі
Стяжна гайка 6
Заводський номер
405622
Кількість на модель
40
№
18
Назва деталі
Затискна муфта 6
Заводський номер
403800
Кількість на модель
40
№
19
Назва деталі
Ніпель 6х1
Заводський номер
402409
Кількість на модель
40
№
20
Назва деталі
Автоматичний клапан
Заводський номер
SCS-668-06
Кількість на модель
2
№
21
Назва деталі
Штуцер
Заводський номер
404388
Кількість на модель
10
№
22
Назва деталі
Ковпачкова шайба 10х15
Заводський номер
375541
Кількість на модель
10
№
23
Назва деталі
Кільце
Заводський номер
008-011-19-2-3
Кількість на модель
10
№
24
Назва деталі
Трубопровід 6х1
Заводський номер
101-6108148
Кількість на модель
4
№
25
Назва деталі
Зубчаста стяжна стрічка
Заводський номер
ШБФИ757474.001
Кількість на модель
4
№
26
Назва деталі
Трійник
Заводський номер
403196
Кількість на модель
4
№
27
Назва деталі
РЕЛЕ ТИСКУ
Заводський номер
PM11-NА
Кількість на модель
2
№
28
Назва деталі
Кронштейн
Заводський номер
103062-6109032
Кількість на модель
2
№
29
Назва деталі
Диск
Заводський номер
252157
Кількість на модель
8
№
30
Назва деталі
Трубопровід
Заводський номер
152-6108160
Кількість на модель
6
№
31
Назва деталі
Кляммер
Заводський номер
315403
Кількість на модель
3
№
32
Назва деталі
Втулка
Заводський номер
500-1104540
Кількість на модель
3
№
33
Назва деталі
Кришка
Заводський номер
203176-6109046
Кількість на модель
2
№
34
Назва деталі
Трубопровід
Заводський номер
101-6108156
Кількість на модель
4
№
35
Назва деталі
Диск
Заводський номер
252002
Кількість на модель
4
№
36
Назва деталі
Прокладка
Заводський номер
101-6109034
Кількість на модель
2
№
37
Назва деталі
Пневморозподільник
Заводський номер
242-220000
Кількість на модель
2
№
38
Назва деталі
Пневморозподільник
Заводський номер
8637.61.08.100
Кількість на модель
2
№
38
Назва деталі
Кільце
Заводський номер
004-007-19-2-3
Кількість на модель
2
№
39
Назва деталі
Штуцер
Заводський номер
404387
Кількість на модель
2
№
40
Назва деталі
Кронштейн
Заводський номер
103062-6109029
Кількість на модель
2
№
41
Назва деталі
РЕЛЕ ТИСКУ
Заводський номер
PM11-NC
Кількість на модель
2
№
42
Назва деталі
Пневматичний дросель
Заводський номер
RFU482-1/8
Кількість на модель
2
№
43
Назва деталі
Прокладка
Заводський номер
101-3506026
Кількість на модель
7
№
44
Назва деталі
Хомут
Заводський номер
64221-3724630
Кількість на модель
7
№
45
Назва деталі
Кільце
Заводський номер
021-025-25-2-3
Кількість на модель
1
№
46
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
374640-10
Кількість на модель
1
№
47
Назва деталі
Штуцер
Заводський номер
404389
Кількість на модель
1
№
48
Назва деталі
Ущільнювальне кільце
Заводський номер
26511/4
Кількість на модель
2
№
49
Назва деталі
Регулятор тиску
Заводський номер
М004-R00
Кількість на модель
1
№
50
Назва деталі
Манометр
Заводський номер
М043-Р10
Кількість на модель
1
№
51
Назва деталі
Перехідник
Заводський номер
104-1108234-21
Кількість на модель
1
№
52
Назва деталі
Трійник прикручувальний Т6
Заводський номер
103-3506124
Кількість на модель
1
№
53
Назва деталі
Трубопровід
Заводський номер
101-3506146
Кількість на модель
1
№
54
Назва деталі
Трубопровід
Заводський номер
152-6108171
Кількість на модель
1
№
55
Назва деталі
Гофрована труба
Заводський номер
Труба7м
Кількість на модель
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Механізм відкривання дверей | 215068-6208010 | 2 | 2 | 1 | |||
| 1 | Механізм відкривання дверей | 215068-6208010-01 | 2 | 2 | 1 | |||
| 2 | Ресивер 20л | 101-3513008-01 | 1 | 1 | 2 | |||
| 3 | Вставка | 151-5402804 | 4 | 4 | 3 | |||
| 4 | Гвинт М104-6gх__NT__2__ | 220051 | 4 | 4 | 4 | |||
| 5 | Диск | 252132 | 8 | 8 | 5 | |||
| 6 | Ручка | 101-6109038 | 4 | 4 | 6 | |||
| 7 | Гвинт М4-6gx16 | 220054 | 8 | 8 | 7 | |||
| 8 | Кронштейн | 215069-6109030 | 2 | 2 | 8 | |||
| 9 | Пневморозподільник | 234-664350EB | 2 | 2 | 9 | |||
| 10 | Поглинання шуму | 236-570000 | 4 | 4 | 10 | |||
| 11 | Трубопровід | 101-6108149 | 2 | 2 | 11 | |||
| 12 | Кутник з різьбленням 6М12х1,5 | 402845 | 12 | 12 | 12 | |||
| 13 | Гайка М12х1,5-6Н | 374616 | 20 | 20 | 13 | |||
| 14 | Ковпачкова шайба 12х17 | 375542 | 12 | 12 | 14 | |||
| 15 | КІЛЬЦО | 010-014-25-2-3 | 12 | 12 | 15 | |||
| 16 | Трубопровід | 152-6108163 | 2 | 2 | 16 | |||
| 17 | Гвинт DIN7981-ST,4х8 | ВинтDIN7981-ST4,8х19-C-H | 30 | 30 | 17 | |||
| 18 | Стяжна гайка 6 | 405622 | 40 | 40 | 18 | |||
| 19 | Затискна муфта 6 | 403800 | 40 | 40 | 19 | |||
| 20 | Ніпель 6х1 | 402409 | 40 | 40 | 20 | |||
| 21 | Автоматичний клапан | SCS-668-06 | 2 | 2 | 21 | |||
| 22 | Штуцер | 404388 | 10 | 10 | 22 | |||
| 23 | Ковпачкова шайба 10х15 | 375541 | 10 | 10 | 23 | |||
| 24 | Кільце | 008-011-19-2-3 | 10 | 10 | 24 | |||
| 25 | Трубопровід 6х1 | 101-6108148 | 4 | 4 | 25 | |||
| 26 | Зубчаста стяжна стрічка | ШБФИ757474.001 | 4 | 4 | 26 | |||
| 27 | Трійник | 403196 | 4 | 4 | 27 | |||
| 28 | РЕЛЕ ТИСКУ | PM11-NА | 2 | 2 | 28 | |||
| 29 | Кронштейн | 103062-6109032 | 2 | 2 | 29 | |||
| 30 | Диск | 252157 | 8 | 8 | 30 | |||
| 31 | Трубопровід | 152-6108160 | 6 | 6 | 31 | |||
| 32 | Кляммер | 315403 | 3 | 3 | 32 | |||
| 33 | Втулка | 500-1104540 | 3 | 3 | 33 | |||
| 34 | Кришка | 203176-6109046 | 2 | 2 | 34 | |||
| 35 | Трубопровід | 101-6108156 | 4 | 4 | 35 | |||
| 36 | Диск | 252002 | 4 | 4 | 36 | |||
| 37 | Прокладка | 101-6109034 | 2 | 2 | 37 | |||
| 38 | Пневморозподільник | 242-220000 | 2 | 2 | 38 | |||
| 38 | Пневморозподільник | 8637.61.08.100 | 2 | 2 | 38 | |||
| 39 | Кільце | 004-007-19-2-3 | 2 | 2 | 39 | |||
| 40 | Штуцер | 404387 | 2 | 2 | 40 | |||
| 41 | Кронштейн | 103062-6109029 | 2 | 2 | 41 | |||
| 42 | РЕЛЕ ТИСКУ | PM11-NC | 2 | 2 | 42 | |||
| 43 | Пневматичний дросель | RFU482-1/8 | 2 | 2 | 43 | |||
| 44 | Прокладка | 101-3506026 | 7 | 7 | 44 | |||
| 45 | Хомут | 64221-3724630 | 7 | 7 | 45 | |||
| 46 | Кільце | 021-025-25-2-3 | 1 | 1 | 46 | |||
| 47 | Гайка М22х1,5-6Н | 374640-10 | 1 | 1 | 47 | |||
| 48 | Штуцер | 404389 | 1 | 1 | 48 | |||
| 49 | Ущільнювальне кільце | 26511/4 | 2 | 2 | 49 | |||
| 50 | Регулятор тиску | М004-R00 | 1 | 1 | 50 | |||
| 51 | Манометр | М043-Р10 | 1 | 1 | 51 | |||
| 52 | Перехідник | 104-1108234-21 | 1 | 1 | 52 | |||
| 53 | Трійник прикручувальний Т6 | 103-3506124 | 1 | 1 | 53 | |||
| 54 | Трубопровід | 101-3506146 | 1 | 1 | 54 | |||
| 55 | Трубопровід | 152-6108171 | 1 | 1 | 55 | |||
| 56 | Гофрована труба | Труба7м | 56 |
