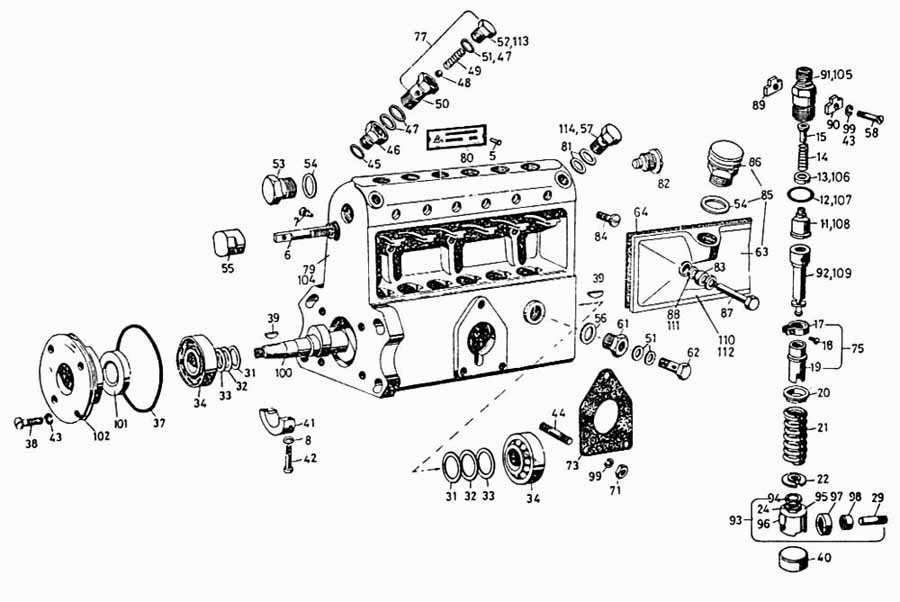

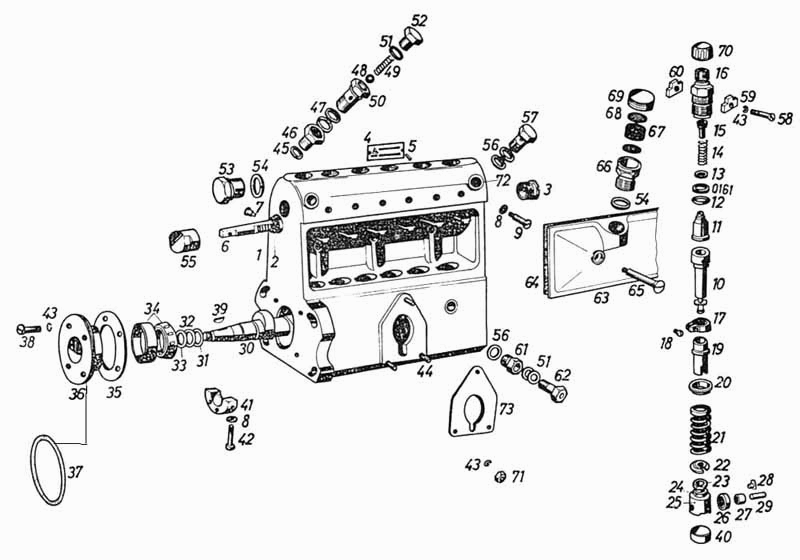

Паливний насос
100%
Назва деталі
Корпус паливного насоса
Заводський номер
385.01.00
Кількість на модель
1
№
1
Назва деталі
Направляюча
Заводський номер
360.01.01
Кількість на модель
1
№
2
Назва деталі
Направляюча
Заводський номер
385.01.01
Кількість на модель
1
№
3
Назва деталі
Фірмова табличка із зазначенням типу
Заводський номер
385.00.01
Кількість на модель
1
№
4
Назва деталі
Штифт з надрізом
Заводський номер
380.00. 02
Кількість на модель
2
№
5
Назва деталі
Штанга регулятора
Заводський номер
385.00.14
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
380.00.16
Кількість на модель
1
№
7
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.11
Кількість на модель
№
8
Назва деталі
гвинт
Заводський номер
385.00.11
Кількість на модель
6
№
9
Назва деталі
Насосна секція
Заводський номер
301.19.00
Кількість на модель
6
№
10
Назва деталі
Нагнітальний клапан із кріпленням
Заводський номер
302.16.00
Кількість на модель
6
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
0.7.115.20
Кількість на модель
6
№
12
Назва деталі
Шайба __NT__0__ тарілчаста
Заводський номер
385.00.04
Кількість на модель
6
№
13
Назва деталі
Спіральна пружина
Заводський номер
0.1.810.62
Кількість на модель
6
№
14
Назва деталі
Штифт пружини клапана
Заводський номер
385.00.03
Кількість на модель
6
№
15
Назва деталі
Кронштейн нагнітального клапана
Заводський номер
385.00.13
Кількість на модель
6
№
16
Назва деталі
Зубчаста коронка
Заводський номер
330.02.02
Кількість на модель
6
№
17
Назва деталі
Кріпильний болт
Заводський номер
380.02.03
Кількість на модель
6
№
18
Назва деталі
Керуюча гільза
Заводський номер
380.02.01
Кількість на модель
6
№
19
Назва деталі
Керуюча гільза
Заводський номер
385.02.01
Кількість на модель
№
19
Назва деталі
Верхня тарілчаста шайба
Заводський номер
380.00.17
Кількість на модель
6
№
20
Назва деталі
Пружина поршня
Заводський номер
0.1.810.40
Кількість на модель
6
№
21
Назва деталі
Шайба __NT__0__ тарілчаста
Заводський номер
380.00.18
Кількість на модель
6
№
22
Назва деталі
Регулювальний болт
Заводський номер
380.03.02
Кількість на модель
6
№
23
Назва деталі
Регулювальний болт
Заводський номер
385.03.02
Кількість на модель
№
23
Назва деталі
Стопорна гайка
Заводський номер
0.1.410.20
Кількість на модель
6
№
24
Назва деталі
Корпус роликового штовхача
Заводський номер
385.03.01
Кількість на модель
6
№
25
Назва деталі
Зовнішній ролик
Заводський номер
380.03.03
Кількість на модель
6
№
26
Назва деталі
Внутрішній ролик
Заводський номер
380.03.04
Кількість на модель
6
№
27
Назва деталі
Направляюча
Заводський номер
385.03.11
Кількість на модель
6
№
28
Назва деталі
Палець
Заводський номер
385.03.05
Кількість на модель
6
№
29
Назва деталі
Кулачковий валик
Заводський номер
385.00.22
Кількість на модель
1
№
30
Назва деталі
Компенсаційна шайба
Заводський номер
385.00.08
Кількість на модель
2
№
31
Назва деталі
Компенсаційна шайба
Заводський номер
385.00.09
Кількість на модель
2
№
32
Назва деталі
Компенсаційна шайба
Заводський номер
385.00.10
Кількість на модель
2
№
33
Назва деталі
Конічний роликовий підшипник
Заводський номер
0.9.612.02
Кількість на модель
2
№
34
Назва деталі
Ущільнювальна шайба
Заводський номер
385.00.15
Кількість на модель
1
№
35
Назва деталі
Кришка підшипника
Заводський номер
385.00.16
Кількість на модель
1
№
36
Назва деталі
Гумова ущільнювальна шайба
Заводський номер
0.7.115.15
Кількість на модель
1
№
37
Назва деталі
гвинт
Заводський номер
0.1.220.08
Кількість на модель
4
№
38
Назва деталі
Сегментна шпонка
Заводський номер
0.1.570.15
Кількість на модель
1
№
39
Назва деталі
Затор
Заводський номер
380.00.29
Кількість на модель
6
№
40
Назва деталі
Ковзний підшипник
Заводський номер
385.00.07
Кількість на модель
1
№
41
Назва деталі
гвинт
Заводський номер
0.1.220.05
Кількість на модель
2
№
42
Назва деталі
Пружинна шайба
Заводський номер
01.150.12
Кількість на модель
10
№
43
Назва деталі
Щпилька
Заводський номер
360.00.06
Кількість на модель
3
№
44
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.17
Кількість на модель
1
№
45
Назва деталі
Спеціальна шайба
Заводський номер
305.04.02
Кількість на модель
1
№
46
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.15
Кількість на модель
3
№
47
Назва деталі
Сталева кулька
Заводський номер
0.1.500.18
Кількість на модель
1
№
48
Назва деталі
Пружина зливного клапана
Заводський номер
0.1.810.63
Кількість на модель
1
№
49
Назва деталі
Корпус зливного клапана
Заводський номер
385.04.03
Кількість на модель
1
№
50
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.14
Кількість на модель
3
№
51
Назва деталі
гвинт
Заводський номер
385.04.04
Кількість на модель
3
№
52
Назва деталі
Затор
Заводський номер
385.00.02
Кількість на модель
1
№
53
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.18
Кількість на модель
2
№
54
Назва деталі
Гільза упору регулятора
Заводський номер
365.00.20
Кількість на модель
1
№
55
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.16
Кількість на модель
1
№
56
Назва деталі
Порожнистий шестигранний гвинт
Заводський номер
380.00.48
Кількість на модель
1
№
57
Назва деталі
гвинт
Заводський номер
01.220.06
Кількість на модель
3
№
58
Назва деталі
Стопорне кільце
Заводський номер
385.00.06
Кількість на модель
3
№
59
Назва деталі
Стопорне кільце
Заводський номер
385.00.05
Кількість на модель
3
№
60
Назва деталі
Штуцер редукційного клапана
Заводський номер
385.00.18
Кількість на модель
1
№
61
Назва деталі
Порожнистий гвинт із шестигранною головкою
Заводський номер
385.00.19
Кількість на модель
1
№
62
Назва деталі
Кришка
Заводський номер
335.06.01
Кількість на модель
1
№
63
Назва деталі
Прокладка кришки
Заводський номер
380.06.03
Кількість на модель
1
№
64
Назва деталі
Болт кріплення кришки
Заводський номер
330.06.02
Кількість на модель
2
№
65
Назва деталі
Корпус повітряного фільтра
Заводський номер
635.05.01
Кількість на модель
1
№
66
Назва деталі
Сітка повітряного фільтра
Заводський номер
635.05.02
Кількість на модель
2
№
67
Назва деталі
Мережа
Заводський номер
635.05.03
Кількість на модель
1
№
68
Назва деталі
Кришка повітряного фільтра
Заводський номер
635.05.04
Кількість на модель
1
№
69
Назва деталі
Захисний ковпак
Заводський номер
380.00.42
Кількість на модель
6
№
70
Назва деталі
Стопорна гайка
Заводський номер
0.1.410.12
Кількість на модель
3
№
71
Назва деталі
Різьбова вставка
Заводський номер
385.01.03
Кількість на модель
1
№
72
Назва деталі
Прокладка
Заводський номер
380.00.32
Кількість на модель
1
№
73
Назва деталі
Підкладкова шайба
Заводський номер
0.1.111.44
Кількість на модель
6
№
74
Назва деталі
Керуюча гільза із зубчастим вінцем
Заводський номер
385.02.00
Кількість на модель
6
№
75
Назва деталі
Повний штовхач з роликом
Заводський номер
380.03.00
Кількість на модель
6
№
76
Назва деталі
Зливний клапан __NT__0__
Заводський номер
385.04.00
Кількість на модель
1
№
77
Назва деталі
Повний повітряний фільтр
Заводський номер
635.05.00
Кількість на модель
1
№
78
Назва деталі
Корпус насоса, у частково зібраному вигляді
Заводський номер
167.11.00
Кількість на модель
№
79
Назва деталі
Фірмова табличка
Заводський номер
140.10.01
Кількість на модель
№
80
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.07
Кількість на модель
№
81
Назва деталі
Гвинт із різьбленням
Заводський номер
380.00.03
Кількість на модель
№
82
Назва деталі
Розпірне кільце
Заводський номер
140.16.04
Кількість на модель
№
83
Назва деталі
гвинт
Заводський номер
140.10.11
Кількість на модель
№
84
Назва деталі
Кришка оглядового вікна, в оборі
Заводський номер
167.16.00
Кількість на модель
№
85
Назва деталі
гвинт
Заводський номер
0.1.210.19
Кількість на модель
№
87
Назва деталі
Ущільнювальна шайба
Заводський номер
0.3.110.25
Кількість на модель
№
88
Назва деталі
Стопорна пластинка
Заводський номер
390.10.06
Кількість на модель
№
89
Назва деталі
Стопорна пластинка
Заводський номер
390.10.05
Кількість на модель
№
90
Назва деталі
Кронштейн нагнітального клапана
Заводський номер
140.10.13
Кількість на модель
№
91
Назва деталі
Насосна секція у зборі
Заводський номер
301.38.00
Кількість на модель
№
92
Назва деталі
Роликовий важіль у частково зібраному вигляді
Заводський номер
140.13.00
Кількість на модель
№
93
Назва деталі
Долісартне тіло
Заводський номер
140.13.01
Кількість на модель
№
95
Назва деталі
Направляючий клин
Заводський номер
140.13.06
Кількість на модель
№
96
Назва деталі
Відеоролик
Заводський номер
140.13.03
Кількість на модель
№
97
Назва деталі
Відеоролик
Заводський номер
140.13.04
Кількість на модель
№
98
Назва деталі
Пружинна шайба
Заводський номер
0.1.150.17
Кількість на модель
№
99
Назва деталі
Кулачковий вал
Заводський номер
167.10.22
Кількість на модель
№
100
Назва деталі
Маслоуловлююче ущільнення
Заводський номер
0.9.850.40
Кількість на модель
№
101
Назва деталі
Кронштейн підшипника
Заводський номер
167.10.16
Кількість на модель
№
102
Назва деталі
Кришка, повна
Заводський номер
385.06.00
Кількість на модель
1
№
103
Назва деталі
Шланг паливного насоса
Заводський номер
170.11.00
Кількість на модель
№
104
Назва деталі
Кронштейн нагнітального клапана
Заводський номер
170.10.13
Кількість на модель
№
105
Назва деталі
Підкладкова шайба
Заводський номер
0.2.110.43
Кількість на модель
№
106
Назва деталі
Ущільнювальне кільце
Заводський номер
0.7.115.14
Кількість на модель
№
107
Назва деталі
Нагнітального клапана
Заводський номер
302.29.000
Кількість на модель
№
108
Назва деталі
Насосна секція
Заводський номер
301.53.000
Кількість на модель
№
109
Назва деталі
Кришка
Заводський номер
165.16.000
Кількість на модель
№
110
Назва деталі
Ущільнювальна шайба
Заводський номер
3.110.11
Кількість на модель
№
111
Назва деталі
Кришка
Заводський номер
380.06.01
Кількість на модель
№
112
Назва деталі
Порожнистий болт
Заводський номер
170.00.57
Кількість на модель
№
113
Назва деталі
Порожнистий болт
Заводський номер
130.00.00
Кількість на модель
№
114
Назва деталі
Порожнистий болт
Заводський номер
130.00.08
Кількість на модель
№
114
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус паливного насоса | 385.01.00 | 1 | 1 | 1 | |||
| 2 | Направляюча | 360.01.01 | 1 | 1 | 2 | |||
| 3 | Направляюча | 385.01.01 | 1 | 1 | 3 | |||
| 4 | Фірмова табличка із зазначенням типу | 385.00.01 | 1 | 1 | 4 | |||
| 5 | Штифт з надрізом | 380.00. 02 | 2 | 2 | 5 | |||
| 6 | Штанга регулятора | 385.00.14 | 1 | 1 | 6 | |||
| 7 | гвинт | 380.00.16 | 1 | 1 | 7 | |||
| 8 | Ущільнювальна шайба | 0.3.110.11 | 8 | |||||
| 9 | гвинт | 385.00.11 | 6 | 6 | 9 | |||
| 10 | Насосна секція | 301.19.00 | 6 | 6 | 10 | |||
| 11 | Нагнітальний клапан із кріпленням | 302.16.00 | 6 | 6 | 11 | |||
| 12 | Ущільнювальне кільце | 0.7.115.20 | 6 | 6 | 12 | |||
| 13 | Шайба __NT__0__ тарілчаста | 385.00.04 | 6 | 6 | 13 | |||
| 14 | Спіральна пружина | 0.1.810.62 | 6 | 6 | 14 | |||
| 15 | Штифт пружини клапана | 385.00.03 | 6 | 6 | 15 | |||
| 16 | Кронштейн нагнітального клапана | 385.00.13 | 6 | 6 | 16 | |||
| 17 | Зубчаста коронка | 330.02.02 | 6 | 6 | 17 | |||
| 18 | Кріпильний болт | 380.02.03 | 6 | 6 | 18 | |||
| 19 | Керуюча гільза | 380.02.01 | 6 | 6 | 19 | |||
| 19 | Керуюча гільза | 385.02.01 | 19 | |||||
| 20 | Верхня тарілчаста шайба | 380.00.17 | 6 | 6 | 20 | |||
| 21 | Пружина поршня | 0.1.810.40 | 6 | 6 | 21 | |||
| 22 | Шайба __NT__0__ тарілчаста | 380.00.18 | 6 | 6 | 22 | |||
| 23 | Регулювальний болт | 380.03.02 | 6 | 6 | 23 | |||
| 23 | Регулювальний болт | 385.03.02 | 23 | |||||
| 24 | Стопорна гайка | 0.1.410.20 | 6 | 6 | 24 | |||
| 25 | Корпус роликового штовхача | 385.03.01 | 6 | 6 | 25 | |||
| 26 | Зовнішній ролик | 380.03.03 | 6 | 6 | 26 | |||
| 27 | Внутрішній ролик | 380.03.04 | 6 | 6 | 27 | |||
| 28 | Направляюча | 385.03.11 | 6 | 6 | 28 | |||
| 29 | Палець | 385.03.05 | 6 | 6 | 29 | |||
| 30 | Кулачковий валик | 385.00.22 | 1 | 1 | 30 | |||
| 31 | Компенсаційна шайба | 385.00.08 | 2 | 2 | 31 | |||
| 32 | Компенсаційна шайба | 385.00.09 | 2 | 2 | 32 | |||
| 33 | Компенсаційна шайба | 385.00.10 | 2 | 2 | 33 | |||
| 34 | Конічний роликовий підшипник | 0.9.612.02 | 2 | 2 | 34 | |||
| 35 | Ущільнювальна шайба | 385.00.15 | 1 | 1 | 35 | |||
| 36 | Кришка підшипника | 385.00.16 | 1 | 1 | 36 | |||
| 37 | Гумова ущільнювальна шайба | 0.7.115.15 | 1 | 1 | 37 | |||
| 38 | гвинт | 0.1.220.08 | 4 | 4 | 38 | |||
| 39 | Сегментна шпонка | 0.1.570.15 | 1 | 1 | 39 | |||
| 40 | Затор | 380.00.29 | 6 | 6 | 40 | |||
| 41 | Ковзний підшипник | 385.00.07 | 1 | 1 | 41 | |||
| 42 | гвинт | 0.1.220.05 | 2 | 2 | 42 | |||
| 43 | Пружинна шайба | 01.150.12 | 10 | 10 | 43 | |||
| 44 | Щпилька | 360.00.06 | 3 | 3 | 44 | |||
| 45 | Ущільнювальна шайба | 0.3.110.17 | 1 | 1 | 45 | |||
| 46 | Спеціальна шайба | 305.04.02 | 1 | 1 | 46 | |||
| 47 | Ущільнювальна шайба | 0.3.110.15 | 3 | 3 | 47 | |||
| 48 | Сталева кулька | 0.1.500.18 | 1 | 1 | 48 | |||
| 49 | Пружина зливного клапана | 0.1.810.63 | 1 | 1 | 49 | |||
| 50 | Корпус зливного клапана | 385.04.03 | 1 | 1 | 50 | |||
| 51 | Ущільнювальна шайба | 0.3.110.14 | 3 | 3 | 51 | |||
| 52 | гвинт | 385.04.04 | 3 | 3 | 52 | |||
| 53 | Затор | 385.00.02 | 1 | 1 | 53 | |||
| 54 | Ущільнювальна шайба | 0.3.110.18 | 2 | 2 | 54 | |||
| 55 | Гільза упору регулятора | 365.00.20 | 1 | 1 | 55 | |||
| 56 | Ущільнювальна шайба | 0.3.110.16 | 1 | 1 | 56 | |||
| 57 | Порожнистий шестигранний гвинт | 380.00.48 | 1 | 1 | 57 | |||
| 58 | гвинт | 01.220.06 | 3 | 3 | 58 | |||
| 59 | Стопорне кільце | 385.00.06 | 3 | 3 | 59 | |||
| 60 | Стопорне кільце | 385.00.05 | 3 | 3 | 60 | |||
| 61 | Штуцер редукційного клапана | 385.00.18 | 1 | 1 | 61 | |||
| 62 | Порожнистий гвинт із шестигранною головкою | 385.00.19 | 1 | 1 | 62 | |||
| 63 | Кришка | 335.06.01 | 1 | 1 | 63 | |||
| 64 | Прокладка кришки | 380.06.03 | 1 | 1 | 64 | |||
| 65 | Болт кріплення кришки | 330.06.02 | 2 | 2 | 65 | |||
| 66 | Корпус повітряного фільтра | 635.05.01 | 1 | 1 | 66 | |||
| 67 | Сітка повітряного фільтра | 635.05.02 | 2 | 2 | 67 | |||
| 68 | Мережа | 635.05.03 | 1 | 1 | 68 | |||
| 69 | Кришка повітряного фільтра | 635.05.04 | 1 | 1 | 69 | |||
| 70 | Захисний ковпак | 380.00.42 | 6 | 6 | 70 | |||
| 71 | Стопорна гайка | 0.1.410.12 | 3 | 3 | 71 | |||
| 72 | Різьбова вставка | 385.01.03 | 1 | 1 | 72 | |||
| 73 | Прокладка | 380.00.32 | 1 | 1 | 73 | |||
| 74 | Підкладкова шайба | 0.1.111.44 | 6 | 6 | 74 | |||
| 75 | Керуюча гільза із зубчастим вінцем | 385.02.00 | 6 | 6 | 75 | |||
| 76 | Повний штовхач з роликом | 380.03.00 | 6 | 6 | 76 | |||
| 77 | Зливний клапан __NT__0__ | 385.04.00 | 1 | 1 | 77 | |||
| 78 | Повний повітряний фільтр | 635.05.00 | 1 | 1 | 78 | |||
| 79 | Корпус насоса, у частково зібраному вигляді | 167.11.00 | 79 | |||||
| 80 | Фірмова табличка | 140.10.01 | 80 | |||||
| 81 | Ущільнювальна шайба | 0.3.110.07 | 81 | |||||
| 82 | Гвинт із різьбленням | 380.00.03 | 82 | |||||
| 83 | Розпірне кільце | 140.16.04 | 83 | |||||
| 84 | гвинт | 140.10.11 | 84 | |||||
| 85 | Кришка оглядового вікна, в оборі | 167.16.00 | 85 | |||||
| 87 | гвинт | 0.1.210.19 | 87 | |||||
| 88 | Ущільнювальна шайба | 0.3.110.25 | 88 | |||||
| 89 | Стопорна пластинка | 390.10.06 | 89 | |||||
| 90 | Стопорна пластинка | 390.10.05 | 90 | |||||
| 91 | Кронштейн нагнітального клапана | 140.10.13 | 91 | |||||
| 92 | Насосна секція у зборі | 301.38.00 | 92 | |||||
| 93 | Роликовий важіль у частково зібраному вигляді | 140.13.00 | 93 | |||||
| 95 | Долісартне тіло | 140.13.01 | 95 | |||||
| 96 | Направляючий клин | 140.13.06 | 96 | |||||
| 97 | Відеоролик | 140.13.03 | 97 | |||||
| 98 | Відеоролик | 140.13.04 | 98 | |||||
| 99 | Пружинна шайба | 0.1.150.17 | 99 | |||||
| 100 | Кулачковий вал | 167.10.22 | 100 | |||||
| 101 | Маслоуловлююче ущільнення | 0.9.850.40 | 101 | |||||
| 102 | Кронштейн підшипника | 167.10.16 | 102 | |||||
| 103 | Кришка, повна | 385.06.00 | 1 | 1 | 103 | |||
| 104 | Шланг паливного насоса | 170.11.00 | 104 | |||||
| 105 | Кронштейн нагнітального клапана | 170.10.13 | 105 | |||||
| 106 | Підкладкова шайба | 0.2.110.43 | 106 | |||||
| 107 | Ущільнювальне кільце | 0.7.115.14 | 107 | |||||
| 108 | Нагнітального клапана | 302.29.000 | 108 | |||||
| 109 | Насосна секція | 301.53.000 | 109 | |||||
| 110 | Кришка | 165.16.000 | 110 | |||||
| 111 | Ущільнювальна шайба | 3.110.11 | 111 | |||||
| 112 | Кришка | 380.06.01 | 112 | |||||
| 113 | Порожнистий болт | 170.00.57 | 113 | |||||
| 114 | Порожнистий болт | 130.00.00 | 114 | |||||
| 114 | Порожнистий болт | 130.00.08 | 114 |
