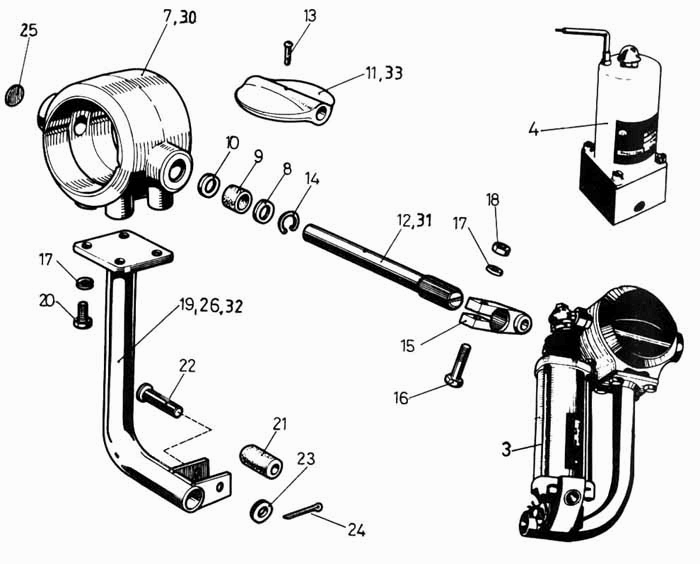

Вихлопне гальмо та управління вихлопним гальмом
100%
Назва деталі
Вихлопний клапан у зборі
Заводський номер
3.15601-7843
Кількість на модель
1
№
1
Назва деталі
Заслінка в зборі
Заводський номер
20-150301
Кількість на модель
1
№
2
Назва деталі
Пневматичний силовий циліндр
Заводський номер
32-010201
Кількість на модель
№
3
Назва деталі
Електропневматичний клапан
Заводський номер
21-001004
Кількість на модель
1
№
4
Назва деталі
Ножний перемикач
Заводський номер
3.25503-7803
Кількість на модель
1
№
5
Назва деталі
Заслінка в зборі
Заводський номер
20-150401
Кількість на модель
1
№
6
Назва деталі
Корпус клапана
Заводський номер
02-10401-0
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
02-01001-0
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
02-01047-0
Кількість на модель
№
9
Назва деталі
Втулка
Заводський номер
02-01002-0
Кількість на модель
2
№
9
Назва деталі
Опорне кільце
Заводський номер
02-01003-0
Кількість на модель
№
10
Назва деталі
Тарілка клапана
Заводський номер
02-10501-0
Кількість на модель
1
№
11
Назва деталі
Стрижень клапана
Заводський номер
02-10601-0
Кількість на модель
1
№
12
Назва деталі
Заклепка з напівкруглою головкою
Заводський номер
МSz 4254
Кількість на модель
1
№
13
Назва деталі
Пружинне стопорне кільце
Заводський номер
МSz 231
Кількість на модель
2
№
14
Назва деталі
Важіль управління
Заводський номер
02-01007-0
Кількість на модель
1
№
15
Назва деталі
Болт зі зменшеною головкою М8х30
Заводський номер
МSz 2465
Кількість на модель
1
№
16
Назва деталі
Пружинна шайба М14
Заводський номер
МSz 2210
Кількість на модель
5
№
17
Назва деталі
Шестигранна гайка чорного кольору М8
Заводський номер
МSz 2161
Кількість на модель
1
№
18
Назва деталі
Опорна труба у зборі
Заводський номер
20-100101
Кількість на модель
1
№
19
Назва деталі
Болт M8х30
Заводський номер
МSz 2463
Кількість на модель
4
№
20
Назва деталі
Гумова трубка
Заводський номер
02-01000-0
Кількість на модель
1
№
21
Назва деталі
Пальце з головкою 10х40х35
Заводський номер
МSz 2225
Кількість на модель
1
№
22
Назва деталі
Шайба чорна під палець 10
Заводський номер
МSz 2234
Кількість на модель
1
№
23
Назва деталі
Шплінт 2,6х16
Заводський номер
МSz 2224
Кількість на модель
1
№
24
Назва деталі
Плита опорна
Заводський номер
02-01009-0
Кількість на модель
2
№
25
Назва деталі
Опорна труба у зборі
Заводський номер
20-010001
Кількість на модель
№
26
Назва деталі
Заслінка в зборі
Заводський номер
20-150403
Кількість на модель
№
29
Назва деталі
Корпус клапана
Заводський номер
02-10402-0
Кількість на модель
№
30
Назва деталі
Стрижень клапана
Заводський номер
02-10602-0
Кількість на модель
№
31
Назва деталі
Опорна труба у зборі
Заводський номер
20-100103
Кількість на модель
№
32
Назва деталі
Тарілка клапана
Заводський номер
02-10503-0
Кількість на модель
№
33
Назва деталі
Вихлопний клапан у зборі
Заводський номер
3.15601-7846
Кількість на модель
№
34
Назва деталі
Заслінка в зборі
Заводський номер
20-150304
Кількість на модель
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вихлопний клапан у зборі | 3.15601-7843 | 1 | 1 | 1 | |||
| 2 | Заслінка в зборі | 20-150301 | 1 | 1 | 2 | |||
| 3 | Пневматичний силовий циліндр | 32-010201 | 3 | |||||
| 4 | Електропневматичний клапан | 21-001004 | 1 | 1 | 4 | |||
| 5 | Ножний перемикач | 3.25503-7803 | 1 | 1 | 5 | |||
| 6 | Заслінка в зборі | 20-150401 | 1 | 1 | 6 | |||
| 7 | Корпус клапана | 02-10401-0 | 1 | 1 | 7 | |||
| 8 | Диск | 02-01001-0 | 1 | 1 | 8 | |||
| 9 | Втулка | 02-01047-0 | 9 | |||||
| 9 | Втулка | 02-01002-0 | 2 | 2 | 9 | |||
| 10 | Опорне кільце | 02-01003-0 | 10 | |||||
| 11 | Тарілка клапана | 02-10501-0 | 1 | 1 | 11 | |||
| 12 | Стрижень клапана | 02-10601-0 | 1 | 1 | 12 | |||
| 13 | Заклепка з напівкруглою головкою | МSz 4254 | 1 | 1 | 13 | |||
| 14 | Пружинне стопорне кільце | МSz 231 | 2 | 2 | 14 | |||
| 15 | Важіль управління | 02-01007-0 | 1 | 1 | 15 | |||
| 16 | Болт зі зменшеною головкою М8х30 | МSz 2465 | 1 | 1 | 16 | |||
| 17 | Пружинна шайба М14 | МSz 2210 | 5 | 5 | 17 | |||
| 18 | Шестигранна гайка чорного кольору М8 | МSz 2161 | 1 | 1 | 18 | |||
| 19 | Опорна труба у зборі | 20-100101 | 1 | 1 | 19 | |||
| 20 | Болт M8х30 | МSz 2463 | 4 | 4 | 20 | |||
| 21 | Гумова трубка | 02-01000-0 | 1 | 1 | 21 | |||
| 22 | Пальце з головкою 10х40х35 | МSz 2225 | 1 | 1 | 22 | |||
| 23 | Шайба чорна під палець 10 | МSz 2234 | 1 | 1 | 23 | |||
| 24 | Шплінт 2,6х16 | МSz 2224 | 1 | 1 | 24 | |||
| 25 | Плита опорна | 02-01009-0 | 2 | 2 | 25 | |||
| 26 | Опорна труба у зборі | 20-010001 | 26 | |||||
| 29 | Заслінка в зборі | 20-150403 | 29 | |||||
| 30 | Корпус клапана | 02-10402-0 | 30 | |||||
| 31 | Стрижень клапана | 02-10602-0 | 31 | |||||
| 32 | Опорна труба у зборі | 20-100103 | 32 | |||||
| 33 | Тарілка клапана | 02-10503-0 | 33 | |||||
| 34 | Вихлопний клапан у зборі | 3.15601-7846 | 34 | |||||
| 35 | Заслінка в зборі | 20-150304 | 35 |
