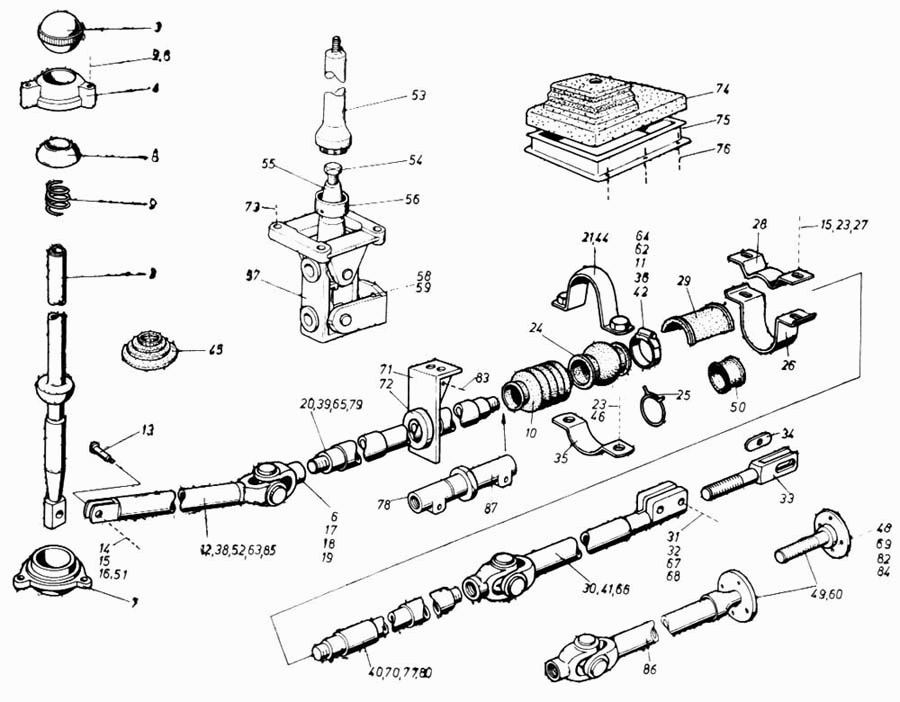

Механізм дистанційного перемикання передач
100%
Назва деталі
Механізм дистанційного перемикання передач, у зборі
Заводський номер
280.01-2202-0008
Кількість на модель
№
1
Назва деталі
Важіль перемикання
Заводський номер
280.01-2202-048
Кількість на модель
1
№
2
Назва деталі
Ручка важеля перемикання
Заводський номер
910.20-2202-900
Кількість на модель
№
3
Назва деталі
Ковпак
Заводський номер
500 S5-0.5
Кількість на модель
1
№
4
Назва деталі
Болт M8х400
Заводський номер
МSZ 2465-6.8
Кількість на модель
№
5
Назва деталі
Пружинна шайба 6К-2
Заводський номер
МSZ КGSТ 2665
Кількість на модель
№
6
Назва деталі
Чашка сферична
Заводський номер
510.S5-11.6
Кількість на модель
1
№
7
Назва деталі
Запірний куля
Заводський номер
510.S5-1.7
Кількість на модель
1
№
8
Назва деталі
Пружина запірного куля
Заводський номер
500.S5-0.8
Кількість на модель
1
№
9
Назва деталі
Пилозахисний чохол
Заводський номер
500.S5-037
Кількість на модель
4
№
10
Назва деталі
Пилозахисний чохол
Заводський номер
730.00-2202-097
Кількість на модель
№
10
Назва деталі
Хомут
Заводський номер
АFII. IV.32-50
Кількість на модель
4
№
11
Назва деталі
Стопорний хомут для рукава
Заводський номер
SМS 50
Кількість на модель
№
11
Назва деталі
Тяга механізму дистанційного перемикання передач III
Заводський номер
280.01-2202-055
Кількість на модель
№
12
Назва деталі
Тяга механізму дистанційного перемикання передач III
Заводський номер
280.01-2202-031
Кількість на модель
1
№
12
Назва деталі
Направляючий болт
Заводський номер
250.00-2202-083
Кількість на модель
2
№
13
Назва деталі
Шестигранна гайка М10
Заводський номер
МSZ 2253
Кількість на модель
№
14
Назва деталі
Пружинна шайба М10
Заводський номер
МSZ 2265-06
Кількість на модель
№
14
Назва деталі
Диск M3
Заводський номер
МSZ 2201
Кількість на модель
№
15
Назва деталі
Диск M3
Заводський номер
МSZ КGSТ 280
Кількість на модель
№
15
Назва деталі
Шплінт 2х16
Заводський номер
МSZ КGSТ 220
Кількість на модель
№
16
Назва деталі
Клин стопорньй
Заводський номер
280.01-2202-052
Кількість на модель
2
№
17
Назва деталі
Шестигранна гайка М8
Заводський номер
МSZ 2255-8
Кількість на модель
№
19
Назва деталі
Шестигранна гайка М6
Заводський номер
МSZ 2260-8
Кількість на модель
№
19
Назва деталі
Верхній підшипник у зборі
Заводський номер
280.01-2202-045
Кількість на модель
2
№
21
Назва деталі
Подшипник
Заводський номер
280.01-2202-046
Кількість на модель
2
№
24
Назва деталі
Закріплювальне кільце II.
Заводський номер
250.00-2202-007
Кількість на модель
4
№
25
Назва деталі
Нижній хомут
Заводський номер
280.01-2202-016
Кількість на модель
1
№
26
Назва деталі
Болт M8х25
Заводський номер
МSZ 2467
Кількість на модель
№
27
Назва деталі
Болт M6х15
Заводський номер
МSZ 2463
Кількість на модель
№
27
Назва деталі
Верхній хомут
Заводський номер
280.01-2202-017
Кількість на модель
1
№
28
Назва деталі
Направляюча втулка
Заводський номер
280.00-2202-019
Кількість на модель
2
№
29
Назва деталі
Тяга механізму дистанційного перемикання передач III
Заводський номер
280.01-2202-057А
Кількість на модель
№
30
Назва деталі
Тяга механізму дистанційного перемикання передач III
Заводський номер
280.01-2202-0578
Кількість на модель
№
30
Назва деталі
Тяга механізму дистанційного перемикання передач III
Заводський номер
280.01-2202-0408
Кількість на модель
1
№
30
Назва деталі
Болт M10х50
Заводський номер
МSZ 2461
Кількість на модель
№
31
Назва деталі
10М__NT__1__
Заводський номер
МSZ 2254
Кількість на модель
№
32
Назва деталі
10М__NT__1__
Заводський номер
МSZ 2264-8
Кількість на модель
№
32
Назва деталі
Вилка
Заводський номер
250.00-2202-081
Кількість на модель
1
№
33
Назва деталі
Вставка за лаштунками
Заводський номер
250.00-2202-082
Кількість на модель
2
№
34
Назва деталі
Подшипник нижний
Заводський номер
250.00-2202-031
Кількість на модель
2
№
35
Назва деталі
Хомут
Заводський номер
АFII 77 95
Кількість на модель
№
36
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
250.02-2202-000
Кількість на модель
№
37
Назва деталі
Тяга механізму дистанційного перемикання передач I у зборі
Заводський номер
250.02-2202-001
Кількість на модель
№
38
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.02-2202-003
Кількість на модель
№
39
Назва деталі
Тяга механізму дистанційного перемикання передач III у зборі
Заводський номер
250.02-2202-005
Кількість на модель
№
40
Назва деталі
Тяга механізму дистанційного перемикання передач IV у зборі
Заводський номер
250.02-2202-010
Кількість на модель
№
41
Назва деталі
Хомут
Заводський номер
АF II 77-95
Кількість на модель
№
42
Назва деталі
Пилозахисний чохол
Заводський номер
250.00-2202-076
Кількість на модель
№
43
Назва деталі
Верхній підшипник
Заводський номер
250.00-2202-032
Кількість на модель
1
№
44
Назва деталі
Пилозахисна гума
Заводський номер
250.00-7124-094
Кількість на модель
1
№
45
Назва деталі
Болт M10х20B
Заводський номер
МSz 2467
Кількість на модель
№
46
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
280.03-2202-000А
Кількість на модель
№
47
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
280.01-2202-000D
Кількість на модель
№
47
Назва деталі
Болт із шестигранною головкою М10х12
Заводський номер
МSZ 2463-8.8
Кількість на модель
№
48
Назва деталі
Тяга механізму дистанційного перемикання передач I. у зборі
Заводський номер
250.04-2202-007В
Кількість на модель
№
49
Назва деталі
Тяга механізму дистанційного перемикання передач I. у зборі
Заводський номер
250.04-2202-016В
Кількість на модель
№
49
Назва деталі
Тяга механізму дистанційного перемикання передач I. у зборі
Заводський номер
280.01-2202-040D
Кількість на модель
№
49
Назва деталі
Тяга механізму дистанційного перемикання передач I. у зборі
Заводський номер
280.02-2202-010
Кількість на модель
№
49
Назва деталі
Втулка
Заводський номер
280.01-2202-043
Кількість на модель
4
№
50
Назва деталі
Шайба для осей 8
Заводський номер
МSZ 2233
Кількість на модель
№
51
Назва деталі
Тяга механізму дистанційного перемикання передач I. у зборі
Заводський номер
280.02-2202-001
Кількість на модель
№
52
Назва деталі
Тяга механізму дистанційного перемикання передач у зборі
Заводський номер
280.03-2202-004
Кількість на модель
№
52
Назва деталі
Важіль перемикання
Заводський номер
255.77-2207-015
Кількість на модель
№
53
Назва деталі
Болт із шестигранною головкою М6х20А
Заводський номер
МSZ 2463-6.8
Кількість на модель
№
54
Назва деталі
Затискна цанга
Заводський номер
255.77-2207-018
Кількість на модель
№
55
Назва деталі
Затискна гайка
Заводський номер
255.77-2207-019
Кількість на модель
№
56
Назва деталі
Кронштейн для пульта дистанційного керування
Заводський номер
1299.600 348 С
Кількість на модель
№
57
Назва деталі
Болт із шестигранною головкою М10х75А
Заводський номер
МSZ 2461-8.8
Кількість на модель
№
58
Назва деталі
Штанга з різьбленням у комплекті
Заводський номер
280.01-2202-053
Кількість на модель
№
60
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
250.03-2202-000
Кількість на модель
№
61
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
250.04-2202-000А
Кількість на модель
№
61
Назва деталі
Тяга механізму дистанційного перемикання передач I у зборі
Заводський номер
250.03-2202-001
Кількість на модель
№
63
Назва деталі
Тяга механізму дистанційного перемикання передач I у зборі
Заводський номер
250.04-2202-012
Кількість на модель
№
63
Назва деталі
Хомут
Заводський номер
SМS 95
Кількість на модель
№
64
Назва деталі
Тяга механізму дистанційного перемикання передач III у зборі
Заводський номер
250.03-2202-009
Кількість на модель
№
65
Назва деталі
Тяга механізму дистанційного перемикання передач III у зборі
Заводський номер
250.04-2202-001А
Кількість на модель
№
65
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.04-2202-016А
Кількість на модель
№
66
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.04-2202-007А
Кількість на модель
№
66
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.03-2202-010
Кількість на модель
№
66
Назва деталі
10М__NT__1__
Заводський номер
МSZ 2264
Кількість на модель
№
68
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.03-2202-012
Кількість на модель
№
70
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
250.04-2202-014
Кількість на модель
№
70
Назва деталі
Кронштейн
Заводський номер
250.03-2202-004
Кількість на модель
№
71
Назва деталі
Подшипник
Заводський номер
250.03-2202-007
Кількість на модель
№
72
Назва деталі
Пилозахисний чохол
Заводський номер
282.02-7124-031
Кількість на модель
№
74
Назва деталі
Рама
Заводський номер
261.01-7124-036
Кількість на модель
№
75
Назва деталі
Рама
Заводський номер
282.02-7124-032
Кількість на модель
№
75
Назва деталі
Гвинт Lm 4,8×16 AVB
Заводський номер
МSZ 10107
Кількість на модель
№
76
Назва деталі
Тяга механізму дистанційного перемикання передач у зборі
Заводський номер
250.04-2202-001В
Кількість на модель
№
77
Назва деталі
Регулювальна гайка у зборі
Заводський номер
250.04-2202-003
Кількість на модель
№
78
Назва деталі
Тяга механізму дистанційного перемикання передач П. у зборі
Заводський номер
260.03-2202-001А
Кількість на модель
№
79
Назва деталі
Тяга механізму дистанційного перемикання передач ПІ в зборі
Заводський номер
260.03-2202-001В
Кількість на модель
№
80
Назва деталі
Механізм дистанційного перемикання передач у зборі
Заводський номер
280.01-2202-000В
Кількість на модель
№
81
Назва деталі
Тяга механізму дистанційного перемикання передач I у зборі
Заводський номер
280.01-1202-09S
Кількість на модель
№
85
Назва деталі
Тяга механізму дистанційного перемикання передач III у зборі
Заводський номер
250.04-2202-0160
Кількість на модель
№
86
Назва деталі
Тяга механізму дистанційного перемикання передач II у зборі
Заводський номер
280.03-2202-0010
Кількість на модель
№
87
Назва деталі
Тяга механізму дистанційного перемикання передач I у зборі
Заводський номер
280.04-2202-0018
Кількість на модель
№
89
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Механізм дистанційного перемикання передач, у зборі | 280.01-2202-0008 | 1 | |||||
| 2 | Важіль перемикання | 280.01-2202-048 | 1 | 1 | 2 | |||
| 3 | Ручка важеля перемикання | 910.20-2202-900 | 3 | |||||
| 4 | Ковпак | 500 S5-0.5 | 1 | 1 | 4 | |||
| 5 | Болт M8х400 | МSZ 2465-6.8 | 5 | |||||
| 6 | Пружинна шайба 6К-2 | МSZ КGSТ 2665 | 6 | |||||
| 7 | Чашка сферична | 510.S5-11.6 | 1 | 1 | 7 | |||
| 8 | Запірний куля | 510.S5-1.7 | 1 | 1 | 8 | |||
| 9 | Пружина запірного куля | 500.S5-0.8 | 1 | 1 | 9 | |||
| 10 | Пилозахисний чохол | 500.S5-037 | 4 | 4 | 10 | |||
| 10 | Пилозахисний чохол | 730.00-2202-097 | 10 | |||||
| 11 | Хомут | АFII. IV.32-50 | 4 | 4 | 11 | |||
| 11 | Стопорний хомут для рукава | SМS 50 | 11 | |||||
| 12 | Тяга механізму дистанційного перемикання передач III | 280.01-2202-055 | 12 | |||||
| 12 | Тяга механізму дистанційного перемикання передач III | 280.01-2202-031 | 1 | 1 | 12 | |||
| 13 | Направляючий болт | 250.00-2202-083 | 2 | 2 | 13 | |||
| 14 | Шестигранна гайка М10 | МSZ 2253 | 14 | |||||
| 14 | Пружинна шайба М10 | МSZ 2265-06 | 14 | |||||
| 15 | Диск M3 | МSZ 2201 | 15 | |||||
| 15 | Диск M3 | МSZ КGSТ 280 | 15 | |||||
| 16 | Шплінт 2х16 | МSZ КGSТ 220 | 16 | |||||
| 17 | Клин стопорньй | 280.01-2202-052 | 2 | 2 | 17 | |||
| 19 | Шестигранна гайка М8 | МSZ 2255-8 | 19 | |||||
| 19 | Шестигранна гайка М6 | МSZ 2260-8 | 19 | |||||
| 21 | Верхній підшипник у зборі | 280.01-2202-045 | 2 | 2 | 21 | |||
| 24 | Подшипник | 280.01-2202-046 | 2 | 2 | 24 | |||
| 25 | Закріплювальне кільце II. | 250.00-2202-007 | 4 | 4 | 25 | |||
| 26 | Нижній хомут | 280.01-2202-016 | 1 | 1 | 26 | |||
| 27 | Болт M8х25 | МSZ 2467 | 27 | |||||
| 27 | Болт M6х15 | МSZ 2463 | 27 | |||||
| 28 | Верхній хомут | 280.01-2202-017 | 1 | 1 | 28 | |||
| 29 | Направляюча втулка | 280.00-2202-019 | 2 | 2 | 29 | |||
| 30 | Тяга механізму дистанційного перемикання передач III | 280.01-2202-057А | 30 | |||||
| 30 | Тяга механізму дистанційного перемикання передач III | 280.01-2202-0578 | 30 | |||||
| 30 | Тяга механізму дистанційного перемикання передач III | 280.01-2202-0408 | 1 | 1 | 30 | |||
| 31 | Болт M10х50 | МSZ 2461 | 31 | |||||
| 32 | 10М__NT__1__ | МSZ 2254 | 32 | |||||
| 32 | 10М__NT__1__ | МSZ 2264-8 | 32 | |||||
| 33 | Вилка | 250.00-2202-081 | 1 | 1 | 33 | |||
| 34 | Вставка за лаштунками | 250.00-2202-082 | 2 | 2 | 34 | |||
| 35 | Подшипник нижний | 250.00-2202-031 | 2 | 2 | 35 | |||
| 36 | Хомут | АFII 77 95 | 36 | |||||
| 37 | Механізм дистанційного перемикання передач у зборі | 250.02-2202-000 | 37 | |||||
| 38 | Тяга механізму дистанційного перемикання передач I у зборі | 250.02-2202-001 | 38 | |||||
| 39 | Тяга механізму дистанційного перемикання передач II у зборі | 250.02-2202-003 | 39 | |||||
| 40 | Тяга механізму дистанційного перемикання передач III у зборі | 250.02-2202-005 | 40 | |||||
| 41 | Тяга механізму дистанційного перемикання передач IV у зборі | 250.02-2202-010 | 41 | |||||
| 42 | Хомут | АF II 77-95 | 42 | |||||
| 43 | Пилозахисний чохол | 250.00-2202-076 | 43 | |||||
| 44 | Верхній підшипник | 250.00-2202-032 | 1 | 1 | 44 | |||
| 45 | Пилозахисна гума | 250.00-7124-094 | 1 | 1 | 45 | |||
| 46 | Болт M10х20B | МSz 2467 | 46 | |||||
| 47 | Механізм дистанційного перемикання передач у зборі | 280.03-2202-000А | 47 | |||||
| 47 | Механізм дистанційного перемикання передач у зборі | 280.01-2202-000D | 47 | |||||
| 48 | Болт із шестигранною головкою М10х12 | МSZ 2463-8.8 | 48 | |||||
| 49 | Тяга механізму дистанційного перемикання передач I. у зборі | 250.04-2202-007В | 49 | |||||
| 49 | Тяга механізму дистанційного перемикання передач I. у зборі | 250.04-2202-016В | 49 | |||||
| 49 | Тяга механізму дистанційного перемикання передач I. у зборі | 280.01-2202-040D | 49 | |||||
| 49 | Тяга механізму дистанційного перемикання передач I. у зборі | 280.02-2202-010 | 49 | |||||
| 50 | Втулка | 280.01-2202-043 | 4 | 4 | 50 | |||
| 51 | Шайба для осей 8 | МSZ 2233 | 51 | |||||
| 52 | Тяга механізму дистанційного перемикання передач I. у зборі | 280.02-2202-001 | 52 | |||||
| 52 | Тяга механізму дистанційного перемикання передач у зборі | 280.03-2202-004 | 52 | |||||
| 53 | Важіль перемикання | 255.77-2207-015 | 53 | |||||
| 54 | Болт із шестигранною головкою М6х20А | МSZ 2463-6.8 | 54 | |||||
| 55 | Затискна цанга | 255.77-2207-018 | 55 | |||||
| 56 | Затискна гайка | 255.77-2207-019 | 56 | |||||
| 57 | Кронштейн для пульта дистанційного керування | 1299.600 348 С | 57 | |||||
| 58 | Болт із шестигранною головкою М10х75А | МSZ 2461-8.8 | 58 | |||||
| 60 | Штанга з різьбленням у комплекті | 280.01-2202-053 | 60 | |||||
| 61 | Механізм дистанційного перемикання передач у зборі | 250.03-2202-000 | 61 | |||||
| 61 | Механізм дистанційного перемикання передач у зборі | 250.04-2202-000А | 61 | |||||
| 63 | Тяга механізму дистанційного перемикання передач I у зборі | 250.03-2202-001 | 63 | |||||
| 63 | Тяга механізму дистанційного перемикання передач I у зборі | 250.04-2202-012 | 63 | |||||
| 64 | Хомут | SМS 95 | 64 | |||||
| 65 | Тяга механізму дистанційного перемикання передач III у зборі | 250.03-2202-009 | 65 | |||||
| 65 | Тяга механізму дистанційного перемикання передач III у зборі | 250.04-2202-001А | 65 | |||||
| 66 | Тяга механізму дистанційного перемикання передач II у зборі | 250.04-2202-016А | 66 | |||||
| 66 | Тяга механізму дистанційного перемикання передач II у зборі | 250.04-2202-007А | 66 | |||||
| 66 | Тяга механізму дистанційного перемикання передач II у зборі | 250.03-2202-010 | 66 | |||||
| 68 | 10М__NT__1__ | МSZ 2264 | 68 | |||||
| 70 | Тяга механізму дистанційного перемикання передач II у зборі | 250.03-2202-012 | 70 | |||||
| 70 | Тяга механізму дистанційного перемикання передач II у зборі | 250.04-2202-014 | 70 | |||||
| 71 | Кронштейн | 250.03-2202-004 | 71 | |||||
| 72 | Подшипник | 250.03-2202-007 | 72 | |||||
| 74 | Пилозахисний чохол | 282.02-7124-031 | 74 | |||||
| 75 | Рама | 261.01-7124-036 | 75 | |||||
| 75 | Рама | 282.02-7124-032 | 75 | |||||
| 76 | Гвинт Lm 4,8×16 AVB | МSZ 10107 | 76 | |||||
| 77 | Тяга механізму дистанційного перемикання передач у зборі | 250.04-2202-001В | 77 | |||||
| 78 | Регулювальна гайка у зборі | 250.04-2202-003 | 78 | |||||
| 79 | Тяга механізму дистанційного перемикання передач П. у зборі | 260.03-2202-001А | 79 | |||||
| 80 | Тяга механізму дистанційного перемикання передач ПІ в зборі | 260.03-2202-001В | 80 | |||||
| 81 | Механізм дистанційного перемикання передач у зборі | 280.01-2202-000В | 81 | |||||
| 85 | Тяга механізму дистанційного перемикання передач I у зборі | 280.01-1202-09S | 85 | |||||
| 86 | Тяга механізму дистанційного перемикання передач III у зборі | 250.04-2202-0160 | 86 | |||||
| 87 | Тяга механізму дистанційного перемикання передач II у зборі | 280.03-2202-0010 | 87 | |||||
| 89 | Тяга механізму дистанційного перемикання передач I у зборі | 280.04-2202-0018 | 89 |
