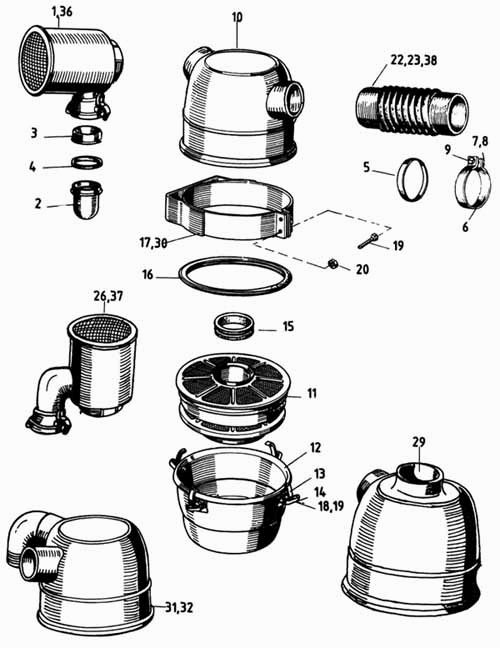

Фільтр грубого очищення палива
100%
Назва деталі
Корпус фільтра грубого очищення у зборі
Заводський номер
КМG-270. 0-02. 040
Кількість на модель
1
№
1
Назва деталі
Станкан-пилозбірник
Заводський номер
КМG-270. 0-01. 026
Кількість на модель
1
№
2
Назва деталі
Внутрішній пилозбірник
Заводський номер
КМG-270. 0-02. 025
Кількість на модель
1
№
3
Назва деталі
Ущільнювальне кільце
Заводський номер
КМG-270. 0-01. 027
Кількість на модель
1
№
4
Назва деталі
Ущільнювальне кільце
Заводський номер
КМG-270. 0-01. 013
Кількість на модель
1
№
5
Назва деталі
Хомут у зборі
Заводський номер
КМG-270. 0-02. 050
Кількість на модель
1
№
6
Назва деталі
Болт M6х12
Заводський номер
МSZ 2463-10.9
Кількість на модель
1
№
7
Назва деталі
Пружинна шайба М8
Заводський номер
МSZ 2210
Кількість на модель
1
№
8
Назва деталі
Шестигранна гайка М6
Заводський номер
МSZ 2260
Кількість на модель
1
№
9
Назва деталі
Верхня частина корпусу фільтра
Заводський номер
50-2640
Кількість на модель
1
№
10
Назва деталі
Фільтруючий елемент
Заводський номер
50-2641
Кількість на модель
1
№
11
Назва деталі
Масляний піддон
Заводський номер
50-2642
Кількість на модель
1
№
12
Назва деталі
підйомний важіль
Заводський номер
25-5001
Кількість на модель
4
№
13
Назва деталі
підйомний важіль
Заводський номер
25-5502
Кількість на модель
4
№
14
Назва деталі
Зовнішнє гумове кільце
Заводський номер
25-4980
Кількість на модель
1
№
15
Назва деталі
Зовнішнє гумове кільце
Заводський номер
25-4992
Кількість на модель
1
№
16
Назва деталі
Кріпильна рама
Заводський номер
50-2643
Кількість на модель
1
№
17
Назва деталі
Головка з напівкруглою головкою 1,4х5
Заводський номер
МSZ 4254
Кількість на модель
4
№
18
Назва деталі
Гвинт із циліндричною головкою М8х30
Заводський номер
МSZ 2470-3.6
Кількість на модель
4
№
20
Назва деталі
Гайка М8
Заводський номер
МSZ 2140-4
Кількість на модель
4
№
21
Назва деталі
Повітропровід
Заводський номер
3.08210-0803
Кількість на модель
3
№
22
Назва деталі
Повітропровід
Заводський номер
3.08210-0810
Кількість на модель
1
№
23
Назва деталі
Фільтр грубого очищення циклонного типу
Заводський номер
3.08301-7802
Кількість на модель
1
№
24
Назва деталі
Фільтр грубого очищення циклонного типу
Заводський номер
3.08301-7804
Кількість на модель
№
25
Назва деталі
Корпус фільтра грубого очищення у зборі
Заводський номер
КМG-74. 111-0011
Кількість на модель
№
26
Назва деталі
Корпус фільтра грубого очищення у зборі
Заводський номер
КМG-74. 112-0040
Кількість на модель
№
26
Назва деталі
Повітряочисник масляного типу
Заводський номер
60-428
Кількість на модель
1
№
27
Назва деталі
Стяжний хомут
Заводський номер
КМG 270.0-02.015
Кількість на модель
1
№
28
Назва деталі
Верхня частина корпусу фільтра
Заводський номер
50-2668
Кількість на модель
№
29
Назва деталі
Кріпильна рама
Заводський номер
50-2659
Кількість на модель
№
30
Назва деталі
Верхня частина корпусу фільтра
Заводський номер
50-2681
Кількість на модель
№
31
Назва деталі
Верхня частина корпусу фільтра
Заводський номер
50-2689
Кількість на модель
№
32
Назва деталі
Повітряочисник масляного типу
Заводський номер
60-439
Кількість на модель
№
33
Назва деталі
Повітряний очищувач масляного типу
Заводський номер
60-437
Кількість на модель
№
34
Назва деталі
Водозахисний елемент
Заводський номер
60-614
Кількість на модель
№
35
Назва деталі
Фільтр грубого очищення циклонного типу
Заводський номер
60-613
Кількість на модель
№
36
Назва деталі
Фільтр грубого очищення циклонного типу
Заводський номер
60.589
Кількість на модель
№
37
Назва деталі
Повітропровід
Заводський номер
3.08210-0801
Кількість на модель
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус фільтра грубого очищення у зборі | КМG-270. 0-02. 040 | 1 | 1 | 1 | |||
| 2 | Станкан-пилозбірник | КМG-270. 0-01. 026 | 1 | 1 | 2 | |||
| 3 | Внутрішній пилозбірник | КМG-270. 0-02. 025 | 1 | 1 | 3 | |||
| 4 | Ущільнювальне кільце | КМG-270. 0-01. 027 | 1 | 1 | 4 | |||
| 5 | Ущільнювальне кільце | КМG-270. 0-01. 013 | 1 | 1 | 5 | |||
| 6 | Хомут у зборі | КМG-270. 0-02. 050 | 1 | 1 | 6 | |||
| 7 | Болт M6х12 | МSZ 2463-10.9 | 1 | 1 | 7 | |||
| 8 | Пружинна шайба М8 | МSZ 2210 | 1 | 1 | 8 | |||
| 9 | Шестигранна гайка М6 | МSZ 2260 | 1 | 1 | 9 | |||
| 10 | Верхня частина корпусу фільтра | 50-2640 | 1 | 1 | 10 | |||
| 11 | Фільтруючий елемент | 50-2641 | 1 | 1 | 11 | |||
| 12 | Масляний піддон | 50-2642 | 1 | 1 | 12 | |||
| 13 | підйомний важіль | 25-5001 | 4 | 4 | 13 | |||
| 14 | підйомний важіль | 25-5502 | 4 | 4 | 14 | |||
| 15 | Зовнішнє гумове кільце | 25-4980 | 1 | 1 | 15 | |||
| 16 | Зовнішнє гумове кільце | 25-4992 | 1 | 1 | 16 | |||
| 17 | Кріпильна рама | 50-2643 | 1 | 1 | 17 | |||
| 18 | Головка з напівкруглою головкою 1,4х5 | МSZ 4254 | 4 | 4 | 18 | |||
| 20 | Гвинт із циліндричною головкою М8х30 | МSZ 2470-3.6 | 4 | 4 | 20 | |||
| 21 | Гайка М8 | МSZ 2140-4 | 4 | 4 | 21 | |||
| 22 | Повітропровід | 3.08210-0803 | 3 | 3 | 22 | |||
| 23 | Повітропровід | 3.08210-0810 | 1 | 1 | 23 | |||
| 24 | Фільтр грубого очищення циклонного типу | 3.08301-7802 | 1 | 1 | 24 | |||
| 25 | Фільтр грубого очищення циклонного типу | 3.08301-7804 | 25 | |||||
| 26 | Корпус фільтра грубого очищення у зборі | КМG-74. 111-0011 | 26 | |||||
| 26 | Корпус фільтра грубого очищення у зборі | КМG-74. 112-0040 | 26 | |||||
| 27 | Повітряочисник масляного типу | 60-428 | 1 | 1 | 27 | |||
| 28 | Стяжний хомут | КМG 270.0-02.015 | 1 | 1 | 28 | |||
| 29 | Верхня частина корпусу фільтра | 50-2668 | 29 | |||||
| 30 | Кріпильна рама | 50-2659 | 30 | |||||
| 31 | Верхня частина корпусу фільтра | 50-2681 | 31 | |||||
| 32 | Верхня частина корпусу фільтра | 50-2689 | 32 | |||||
| 33 | Повітряочисник масляного типу | 60-439 | 33 | |||||
| 34 | Повітряний очищувач масляного типу | 60-437 | 34 | |||||
| 35 | Водозахисний елемент | 60-614 | 35 | |||||
| 36 | Фільтр грубого очищення циклонного типу | 60-613 | 36 | |||||
| 37 | Фільтр грубого очищення циклонного типу | 60.589 | 37 | |||||
| 38 | Повітропровід | 3.08210-0801 | 38 |
