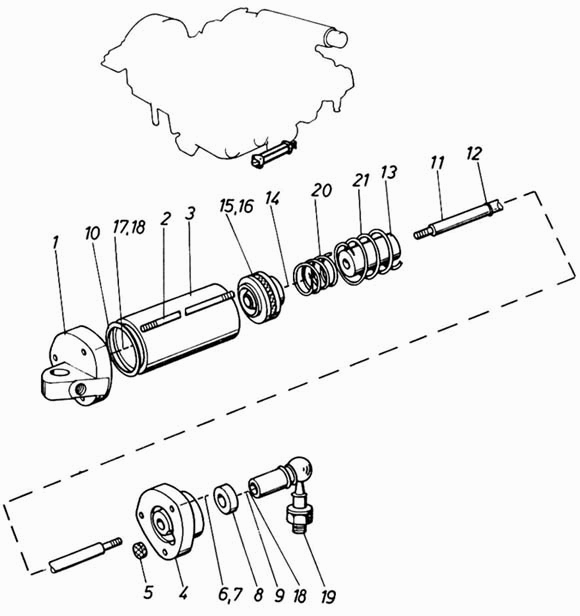

Пневматичний робочий циліндр
100%
Назва деталі
Кришка
Заводський номер
02-02044-0
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
02-02046-0
Кількість на модель
№
1
Назва деталі
Стяжний болт
Заводський номер
02-02053-0
Кількість на модель
3
№
2
Назва деталі
Циліндр
Заводський номер
02-02019-0
Кількість на модель
1
№
3
Назва деталі
Підставка
Заводський номер
02-02047-0
Кількість на модель
1
№
4
Назва деталі
Фільтр
Заводський номер
02-02050-0
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба М14
Заводський номер
МSz 2210
Кількість на модель
№
6
Назва деталі
Шестигранна гайка М6
Заводський номер
МSZ 2161
Кількість на модель
№
7
Назва деталі
Пилозбірне кільце
Заводський номер
02-02005-0
Кількість на модель
1
№
8
Назва деталі
Пружинне стопорне кільце
Заводський номер
МSz 231
Кількість на модель
1
№
9
Назва деталі
Ущільнювальне кільце
Заводський номер
09-413211
Кількість на модель
1
№
10
Назва деталі
Стебло
Заводський номер
02-02048-0
Кількість на модель
1
№
11
Назва деталі
Пружинне кільце
Заводський номер
02-02007-0
Кількість на модель
1
№
12
Назва деталі
Направляюча втулка
Заводський номер
02-02049-0
Кількість на модель
1
№
13
Назва деталі
Кільце круглого перетину 7,5х2,4
Заводський номер
МSz 24.5571
Кількість на модель
№
14
Назва деталі
Поршень
Заводський номер
02-02045-0
Кількість на модель
1
№
15
Назва деталі
Ущільнення поршня
Заводський номер
02-02062-0
Кількість на модель
1
№
16
Назва деталі
Диск M8
Заводський номер
МSz 2181
Кількість на модель
№
18
Назва деталі
Кульовий шарнір
Заводський номер
20-025004
Кількість на модель
1
№
19
Назва деталі
Стискаюча пружина
Заводський номер
02-02043-0
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кришка | 02-02044-0 | 1 | 1 | 1 | |||
| 1 | Кришка | 02-02046-0 | 1 | |||||
| 2 | Стяжний болт | 02-02053-0 | 3 | 3 | 2 | |||
| 3 | Циліндр | 02-02019-0 | 1 | 1 | 3 | |||
| 4 | Підставка | 02-02047-0 | 1 | 1 | 4 | |||
| 5 | Фільтр | 02-02050-0 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба М14 | МSz 2210 | 6 | |||||
| 7 | Шестигранна гайка М6 | МSZ 2161 | 7 | |||||
| 8 | Пилозбірне кільце | 02-02005-0 | 1 | 1 | 8 | |||
| 9 | Пружинне стопорне кільце | МSz 231 | 1 | 1 | 9 | |||
| 10 | Ущільнювальне кільце | 09-413211 | 1 | 1 | 10 | |||
| 11 | Стебло | 02-02048-0 | 1 | 1 | 11 | |||
| 12 | Пружинне кільце | 02-02007-0 | 1 | 1 | 12 | |||
| 13 | Направляюча втулка | 02-02049-0 | 1 | 1 | 13 | |||
| 14 | Кільце круглого перетину 7,5х2,4 | МSz 24.5571 | 14 | |||||
| 15 | Поршень | 02-02045-0 | 1 | 1 | 15 | |||
| 16 | Ущільнення поршня | 02-02062-0 | 1 | 1 | 16 | |||
| 18 | Диск M8 | МSz 2181 | 18 | |||||
| 19 | Кульовий шарнір | 20-025004 | 1 | 1 | 19 | |||
| 20 | Стискаюча пружина | 02-02043-0 | 1 | 1 | 20 |
