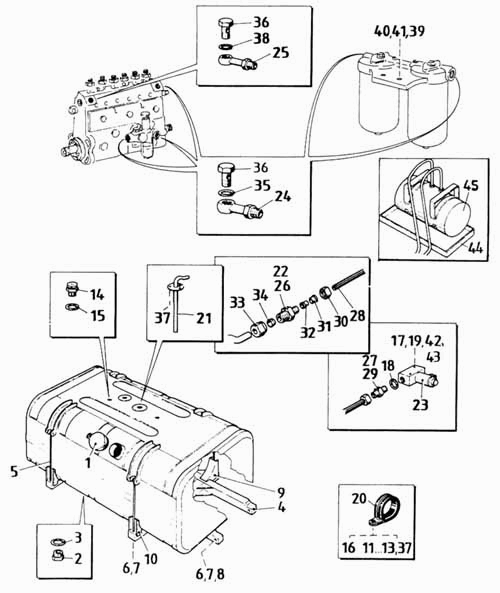

Паливний бак і паливопроводи
100%
Назва деталі
Паливний бак у зборі
Заводський номер
910.13-1502-000В
Кількість на модель
1
№
Назва деталі
Пробка бака
Заводський номер
3-2136-00-0
Кількість на модель
1
№
1
Назва деталі
Гвинт-заглушка з бортиком
Заводський номер
910.13-1502-006
Кількість на модель
1
№
2
Назва деталі
Ущільнювальне кільце 33х39
Заводський номер
МSZ 18716
Кількість на модель
1
№
3
Назва деталі
Станина в зборі
Заводський номер
260.04-1501-010В
Кількість на модель
1
№
4
Назва деталі
Стопорний болт
Заводський номер
280.04-1501 -002В
Кількість на модель
4
№
5
Назва деталі
Диск M3
Заводський номер
МSZ КGSТ 280
Кількість на модель
4
№
6
Назва деталі
Стопорна гайка М10В
Заводський номер
МSZ КGSТ 2326
Кількість на модель
4
№
7
Назва деталі
Болт із шестигранною головкою М10х75А
Заводський номер
МSZ 2461-8.8
Кількість на модель
4
№
8
Назва деталі
Гніздо
Заводський номер
280.04-1501-001
Кількість на модель
2
№
9
Назва деталі
Гніздо
Заводський номер
280.04-1501-003
Кількість на модель
2
№
10
Назва деталі
Шестигранна гайка М3
Заводський номер
МSZ 2260-6
Кількість на модель
8
№
12
Назва деталі
Пружинна шайба 6К-2
Заводський номер
МSZ КGSТ 2665
Кількість на модель
8
№
13
Назва деталі
Запобіжний клапан у зборі
Заводський номер
910.17-1502-000
Кількість на модель
1
№
14
Назва деталі
Гвинт Lm 4,8×16 AVB
Заводський номер
МSZ 10107
Кількість на модель
2
№
16
Назва деталі
Хомут для трубопроводу в зборі
Заводський номер
910.28-3804-000L
Кількість на модель
10
№
20
Назва деталі
Всмоктувальна труба у зборі
Заводський номер
910.01 -1509-000А
Кількість на модель
1
№
21
Назва деталі
З'єднувальний гвинт
Заводський номер
262.00-1503-022
Кількість на модель
2
№
22
Назва деталі
Запірний клапан палива
Заводський номер
FSZ-216
Кількість на модель
1
№
23
Назва деталі
З'єднувальний кільцевий елемент у зборі
Заводський номер
365.01-1503-008
Кількість на модель
2
№
24
Назва деталі
З'єднувальний кільцевий елемент у зборі
Заводський номер
365.01-1503-006
Кількість на модель
7
№
25
Назва деталі
Ніпель
Заводський номер
365.03-1503-001
Кількість на модель
1
№
26
Назва деталі
Ніпель
Заводський номер
250.01-1503-008
Кількість на модель
4
№
27
Назва деталі
Труба 12х1, 5
Заводський номер
DIN 74324
Кількість на модель
9
№
28
Назва деталі
З'єднувальний гвинт
Заводський номер
66.032-0153
Кількість на модель
2
№
29
Назва деталі
Шестигранна гайка
Заводський номер
66.022-0111
Кількість на модель
3
№
30
Назва деталі
Стопорне кільце
Заводський номер
66.011-0106
Кількість на модель
3
№
31
Назва деталі
Гільза жорсткості
Заводський номер
66.011-0434
Кількість на модель
3
№
32
Назва деталі
З'єднувальна гайка
Заводський номер
66.022-0112
Кількість на модель
1
№
33
Назва деталі
Насічне кільце
Заводський номер
66.011-0401
Кількість на модель
1
№
34
Назва деталі
Порожнистий гвинт
Заводський номер
8IVSZ 99050
Кількість на модель
6
№
36
Назва деталі
Болт із шестигранною головкою М6х20А
Заводський номер
МSZ 2463-6.8
Кількість на модель
8
№
37
Назва деталі
Ущільнювальне кільце А14х18Сu
Заводський номер
МSZ18716
Кількість на модель
9
№
38
Назва деталі
Шестигранна гайка М4
Заводський номер
МSZ 2260-5
Кількість на модель
1
№
39
Назва деталі
Болт із шестигранною головкою М12х30
Заводський номер
МSZ 2461-6.8
Кількість на модель
2
№
40
Назва деталі
Піднос у комплекті
Заводський номер
250.03-1503-020
Кількість на модель
1
№
44
Назва деталі
Паливний бак
Заводський номер
513.07-0000:00/6
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний бак у зборі | 910.13-1502-000В | 1 | 1 | |||||
| 1 | Пробка бака | 3-2136-00-0 | 1 | 1 | 1 | |||
| 2 | Гвинт-заглушка з бортиком | 910.13-1502-006 | 1 | 1 | 2 | |||
| 3 | Ущільнювальне кільце 33х39 | МSZ 18716 | 1 | 1 | 3 | |||
| 4 | Станина в зборі | 260.04-1501-010В | 1 | 1 | 4 | |||
| 5 | Стопорний болт | 280.04-1501 -002В | 4 | 4 | 5 | |||
| 6 | Диск M3 | МSZ КGSТ 280 | 4 | 4 | 6 | |||
| 7 | Стопорна гайка М10В | МSZ КGSТ 2326 | 4 | 4 | 7 | |||
| 8 | Болт із шестигранною головкою М10х75А | МSZ 2461-8.8 | 4 | 4 | 8 | |||
| 9 | Гніздо | 280.04-1501-001 | 2 | 2 | 9 | |||
| 10 | Гніздо | 280.04-1501-003 | 2 | 2 | 10 | |||
| 12 | Шестигранна гайка М3 | МSZ 2260-6 | 8 | 8 | 12 | |||
| 13 | Пружинна шайба 6К-2 | МSZ КGSТ 2665 | 8 | 8 | 13 | |||
| 14 | Запобіжний клапан у зборі | 910.17-1502-000 | 1 | 1 | 14 | |||
| 16 | Гвинт Lm 4,8×16 AVB | МSZ 10107 | 2 | 2 | 16 | |||
| 20 | Хомут для трубопроводу в зборі | 910.28-3804-000L | 10 | 10 | 20 | |||
| 21 | Всмоктувальна труба у зборі | 910.01 -1509-000А | 1 | 1 | 21 | |||
| 22 | З'єднувальний гвинт | 262.00-1503-022 | 2 | 2 | 22 | |||
| 23 | Запірний клапан палива | FSZ-216 | 1 | 1 | 23 | |||
| 24 | З'єднувальний кільцевий елемент у зборі | 365.01-1503-008 | 2 | 2 | 24 | |||
| 25 | З'єднувальний кільцевий елемент у зборі | 365.01-1503-006 | 7 | 7 | 25 | |||
| 26 | Ніпель | 365.03-1503-001 | 1 | 1 | 26 | |||
| 27 | Ніпель | 250.01-1503-008 | 4 | 4 | 27 | |||
| 28 | Труба 12х1, 5 | DIN 74324 | 9 | 9 | 28 | |||
| 29 | З'єднувальний гвинт | 66.032-0153 | 2 | 2 | 29 | |||
| 30 | Шестигранна гайка | 66.022-0111 | 3 | 3 | 30 | |||
| 31 | Стопорне кільце | 66.011-0106 | 3 | 3 | 31 | |||
| 32 | Гільза жорсткості | 66.011-0434 | 3 | 3 | 32 | |||
| 33 | З'єднувальна гайка | 66.022-0112 | 1 | 1 | 33 | |||
| 34 | Насічне кільце | 66.011-0401 | 1 | 1 | 34 | |||
| 36 | Порожнистий гвинт | 8IVSZ 99050 | 6 | 6 | 36 | |||
| 37 | Болт із шестигранною головкою М6х20А | МSZ 2463-6.8 | 8 | 8 | 37 | |||
| 38 | Ущільнювальне кільце А14х18Сu | МSZ18716 | 9 | 9 | 38 | |||
| 39 | Шестигранна гайка М4 | МSZ 2260-5 | 1 | 1 | 39 | |||
| 40 | Болт із шестигранною головкою М12х30 | МSZ 2461-6.8 | 2 | 2 | 40 | |||
| 44 | Піднос у комплекті | 250.03-1503-020 | 1 | 1 | 44 | |||
| 45 | Паливний бак | 513.07-0000:00/6 | 1 | 1 | 45 |
