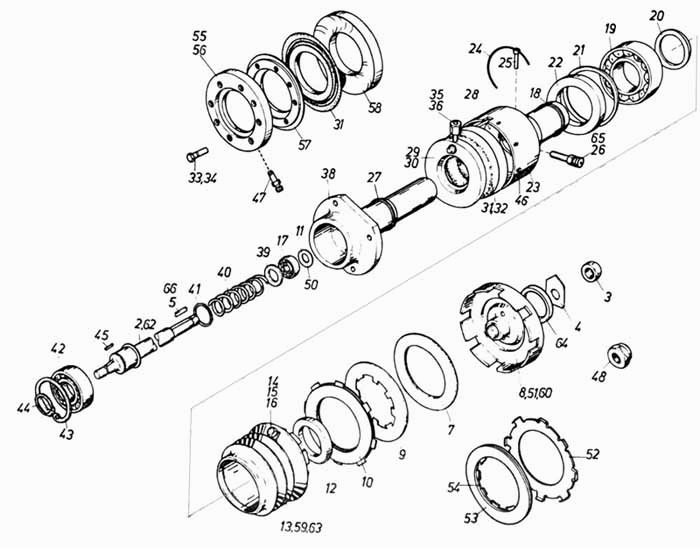

Пневматична муфта зчеплення вентилятора
100%
Назва деталі
Пневматична муфта зчеплення вентилятора
Заводський номер
200.00-1394-000
Кількість на модель
1
№
1
Назва деталі
Пневматична муфта зчеплення вентилятора
Заводський номер
200.03-1334-000А
Кількість на модель
№
1
Назва деталі
Вал
Заводський номер
200.00-1334-001
Кількість на модель
1
№
2
Назва деталі
Шестигранна гайка II.М8х1,5
Заводський номер
МSz 2291-06
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
200.00-1334-023
Кількість на модель
1
№
4
Назва деталі
Н6х6х20
Заводський номер
МSz 2305
Кількість на модель
1
№
5
Назва деталі
Шайба в зборі
Заводський номер
200.00-1334-007
Кількість на модель
1
№
6
Назва деталі
Фрикційний диск
Заводський номер
200.00-1334-011
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
200.00-1334-008
Кількість на модель
1
№
8
Назва деталі
Кільце з зазубринами
Заводський номер
200.00-1334-013
Кількість на модель
1
№
9
Назва деталі
Фрикційний диск у зборі
Заводський номер
200.00-1334 -009
Кількість на модель
1
№
10
Назва деталі
Розпірна прокладка
Заводський номер
200.00-1334-018
Кількість на модель
7
№
11
Назва деталі
Сальник у сталевому корпусі Z55х80х10
Заводський номер
МSZ 7897
Кількість на модель
№
12
Назва деталі
Ремінний шків
Заводський номер
200.00-1334-006
Кількість на модель
1
№
13
Назва деталі
Болт M6х10
Заводський номер
МSz 2463-8.8
Кількість на модель
2
№
14
Назва деталі
Стопорна шайба з внутрішніми зубцями М6
Заводський номер
МSz 2235-ОR
Кількість на модель
2
№
15
Назва деталі
Засувка запірна
Заводський номер
200.00-1334-019
Кількість на модель
2
№
16
Назва деталі
Радіальний однорядний кульковий підшипник 6005 С3
Заводський номер
МSz 7610
Кількість на модель
1
№
17
Назва деталі
Зовнішнє стопорне кільце 24
Заводський номер
МSz 232
Кількість на модель
1
№
18
Назва деталі
Радіальний однорядний кульковий підшипник
Заводський номер
МSz 7602
Кількість на модель
2
№
19
Назва деталі
Розпірне кільце
Заводський номер
200.00-1334-015
Кількість на модель
1
№
20
Назва деталі
Кільце
Заводський номер
МSz 831
Кількість на модель
1
№
21
Назва деталі
Ущільнювач у сталевому корпусі Z 75х100х10
Заводський номер
МSz 7897
Кількість на модель
1
№
22
Назва деталі
Корпус мембрани в зборі
Заводський номер
200.00-1334-003
Кількість на модель
1
№
23
Назва деталі
Пружне кільце
Заводський номер
200.00-1334-021
Кількість на модель
1
№
24
Назва деталі
Палець
Заводський номер
200.00-1334-022
Кількість на модель
3
№
25
Назва деталі
Подовжувач /насадка/маслянки
Заводський номер
200.00-1334-024
Кількість на модель
1
№
26
Назва деталі
Кільце
Заводський номер
200.00-1334-014
Кількість на модель
1
№
28
Назва деталі
Кришка в зборі, частково зібрана
Заводський номер
200.00-1334-040
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
200.00-1334-044
Кількість на модель
1
№
30
Назва деталі
Кришка
Заводський номер
200.00-1334-049
Кількість на модель
№
30
Назва деталі
Мембрана кільця
Заводський номер
200.00-1334-043
Кількість на модель
1
№
31
Назва деталі
Натискне кільце
Заводський номер
200.00-1334-041
Кількість на модель
1
№
32
Назва деталі
Гумове ущільнювальне кільце А8х14А1
Заводський номер
МSz 18716
Кількість на модель
6
№
33
Назва деталі
Порожнистий гвинт
Заводський номер
200.00-1334-042
Кількість на модель
1
№
34
Назва деталі
Порожнистий гвинт
Заводський номер
200. 00-1334-048
Кількість на модель
№
34
Назва деталі
Гайка
Заводський номер
МSz 13529-1
Кількість на модель
1
№
35
Назва деталі
Гайка
Заводський номер
МSz 13529-2
Кількість на модель
1
№
36
Назва деталі
Гвинт із потайною головкою М5х8
Заводський номер
МSz 2430-4.8
Кількість на модель
8
№
37
Назва деталі
Маточина з бортиком у зборі
Заводський номер
200.00-1334-002
Кількість на модель
1
№
38
Назва деталі
Тарілка пружини
Заводський номер
200.00-1334-016
Кількість на модель
2
№
39
Назва деталі
Пружина
Заводський номер
200.00-1334-017
Кількість на модель
1
№
40
Назва деталі
Пружинне стопорне кільце
Заводський номер
МSz 231
Кількість на модель
1
№
41
Назва деталі
Однорядний радіальний кульковий підшипник 6307 2RS
Заводський номер
МSz 7603
Кількість на модель
1
№
42
Назва деталі
Сегментна шпонка 3х5
Заводський номер
МSz 311
Кількість на модель
1
№
45
Назва деталі
Болт M8х20B
Заводський номер
МSz 2463-6.8
Кількість на модель
5
№
46
Назва деталі
Ніпель
Заводський номер
200.00-1334-047
Кількість на модель
1
№
47
Назва деталі
M8h1,5
Заводський номер
200.03-1334-005
Кількість на модель
№
48
Назва деталі
M8h1,5
Заводський номер
МSZ 229
Кількість на модель
№
48
Назва деталі
Шплінт 2,6х16
Заводський номер
МSz 2224
Кількість на модель
№
49
Назва деталі
Розпірна прокладка
Заводський номер
200.00-1334-046
Кількість на модель
№
50
Назва деталі
Шайба в зборі
Заводський номер
200.01-1334-001
Кількість на модель
№
51
Назва деталі
Кільце з зазубринами
Заводський номер
200.01-1334-002
Кількість на модель
№
52
Назва деталі
Шайба в зборі
Заводський номер
200.01-1334-003
Кількість на модель
№
53
Назва деталі
Кільце з зазубринами
Заводський номер
100.01-1334-004
Кількість на модель
№
54
Назва деталі
Кришка в зборі, часткове складання
Заводський номер
100.01-1334-010
Кількість на модель
№
55
Назва деталі
Кришка
Заводський номер
200.01-1334-011
Кількість на модель
№
56
Назва деталі
Натискне кільце
Заводський номер
200.01-1334-012
Кількість на модель
№
57
Назва деталі
Опорне кільце
Заводський номер
200.01-1334-005
Кількість на модель
№
58
Назва деталі
Ремінний шків
Заводський номер
200.02-1334-001
Кількість на модель
№
59
Назва деталі
Диск
Заводський номер
200.02-1334-002
Кількість на модель
№
60
Назва деталі
Вал
Заводський номер
200.03-1334-001
Кількість на модель
№
62
Назва деталі
Ремінний шків
Заводський номер
200.03-1334-002
Кількість на модель
№
63
Назва деталі
Розпірне кільце
Заводський номер
200.03-1334-003
Кількість на модель
№
64
Назва деталі
Подовжувач /насадка/ для маслянки
Заводський номер
200.03-1334-004
Кількість на модель
№
65
Назва деталі
Н6х6х25
Заводський номер
МSZ 2305
Кількість на модель
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пневматична муфта зчеплення вентилятора | 200.00-1394-000 | 1 | 1 | 1 | |||
| 1 | Пневматична муфта зчеплення вентилятора | 200.03-1334-000А | 1 | |||||
| 2 | Вал | 200.00-1334-001 | 1 | 1 | 2 | |||
| 3 | Шестигранна гайка II.М8х1,5 | МSz 2291-06 | 1 | 1 | 3 | |||
| 4 | Прокладка | 200.00-1334-023 | 1 | 1 | 4 | |||
| 5 | Н6х6х20 | МSz 2305 | 1 | 1 | 5 | |||
| 6 | Шайба в зборі | 200.00-1334-007 | 1 | 1 | 6 | |||
| 7 | Фрикційний диск | 200.00-1334-011 | 1 | 1 | 7 | |||
| 8 | Диск | 200.00-1334-008 | 1 | 1 | 8 | |||
| 9 | Кільце з зазубринами | 200.00-1334-013 | 1 | 1 | 9 | |||
| 10 | Фрикційний диск у зборі | 200.00-1334 -009 | 1 | 1 | 10 | |||
| 11 | Розпірна прокладка | 200.00-1334-018 | 7 | 7 | 11 | |||
| 12 | Сальник у сталевому корпусі Z55х80х10 | МSZ 7897 | 12 | |||||
| 13 | Ремінний шків | 200.00-1334-006 | 1 | 1 | 13 | |||
| 14 | Болт M6х10 | МSz 2463-8.8 | 2 | 2 | 14 | |||
| 15 | Стопорна шайба з внутрішніми зубцями М6 | МSz 2235-ОR | 2 | 2 | 15 | |||
| 16 | Засувка запірна | 200.00-1334-019 | 2 | 2 | 16 | |||
| 17 | Радіальний однорядний кульковий підшипник 6005 С3 | МSz 7610 | 1 | 1 | 17 | |||
| 18 | Зовнішнє стопорне кільце 24 | МSz 232 | 1 | 1 | 18 | |||
| 19 | Радіальний однорядний кульковий підшипник | МSz 7602 | 2 | 2 | 19 | |||
| 20 | Розпірне кільце | 200.00-1334-015 | 1 | 1 | 20 | |||
| 21 | Кільце | МSz 831 | 1 | 1 | 21 | |||
| 22 | Ущільнювач у сталевому корпусі Z 75х100х10 | МSz 7897 | 1 | 1 | 22 | |||
| 23 | Корпус мембрани в зборі | 200.00-1334-003 | 1 | 1 | 23 | |||
| 24 | Пружне кільце | 200.00-1334-021 | 1 | 1 | 24 | |||
| 25 | Палець | 200.00-1334-022 | 3 | 3 | 25 | |||
| 26 | Подовжувач /насадка/маслянки | 200.00-1334-024 | 1 | 1 | 26 | |||
| 28 | Кільце | 200.00-1334-014 | 1 | 1 | 28 | |||
| 29 | Кришка в зборі, частково зібрана | 200.00-1334-040 | 1 | 1 | 29 | |||
| 30 | Кришка | 200.00-1334-044 | 1 | 1 | 30 | |||
| 30 | Кришка | 200.00-1334-049 | 30 | |||||
| 31 | Мембрана кільця | 200.00-1334-043 | 1 | 1 | 31 | |||
| 32 | Натискне кільце | 200.00-1334-041 | 1 | 1 | 32 | |||
| 33 | Гумове ущільнювальне кільце А8х14А1 | МSz 18716 | 6 | 6 | 33 | |||
| 34 | Порожнистий гвинт | 200.00-1334-042 | 1 | 1 | 34 | |||
| 34 | Порожнистий гвинт | 200. 00-1334-048 | 34 | |||||
| 35 | Гайка | МSz 13529-1 | 1 | 1 | 35 | |||
| 36 | Гайка | МSz 13529-2 | 1 | 1 | 36 | |||
| 37 | Гвинт із потайною головкою М5х8 | МSz 2430-4.8 | 8 | 8 | 37 | |||
| 38 | Маточина з бортиком у зборі | 200.00-1334-002 | 1 | 1 | 38 | |||
| 39 | Тарілка пружини | 200.00-1334-016 | 2 | 2 | 39 | |||
| 40 | Пружина | 200.00-1334-017 | 1 | 1 | 40 | |||
| 41 | Пружинне стопорне кільце | МSz 231 | 1 | 1 | 41 | |||
| 42 | Однорядний радіальний кульковий підшипник 6307 2RS | МSz 7603 | 1 | 1 | 42 | |||
| 45 | Сегментна шпонка 3х5 | МSz 311 | 1 | 1 | 45 | |||
| 46 | Болт M8х20B | МSz 2463-6.8 | 5 | 5 | 46 | |||
| 47 | Ніпель | 200.00-1334-047 | 1 | 1 | 47 | |||
| 48 | M8h1,5 | 200.03-1334-005 | 48 | |||||
| 48 | M8h1,5 | МSZ 229 | 48 | |||||
| 49 | Шплінт 2,6х16 | МSz 2224 | 49 | |||||
| 50 | Розпірна прокладка | 200.00-1334-046 | 50 | |||||
| 51 | Шайба в зборі | 200.01-1334-001 | 51 | |||||
| 52 | Кільце з зазубринами | 200.01-1334-002 | 52 | |||||
| 53 | Шайба в зборі | 200.01-1334-003 | 53 | |||||
| 54 | Кільце з зазубринами | 100.01-1334-004 | 54 | |||||
| 55 | Кришка в зборі, часткове складання | 100.01-1334-010 | 55 | |||||
| 56 | Кришка | 200.01-1334-011 | 56 | |||||
| 57 | Натискне кільце | 200.01-1334-012 | 57 | |||||
| 58 | Опорне кільце | 200.01-1334-005 | 58 | |||||
| 59 | Ремінний шків | 200.02-1334-001 | 59 | |||||
| 60 | Диск | 200.02-1334-002 | 60 | |||||
| 62 | Вал | 200.03-1334-001 | 62 | |||||
| 63 | Ремінний шків | 200.03-1334-002 | 63 | |||||
| 64 | Розпірне кільце | 200.03-1334-003 | 64 | |||||
| 65 | Подовжувач /насадка/ для маслянки | 200.03-1334-004 | 65 | |||||
| 66 | Н6х6х25 | МSZ 2305 | 66 |
