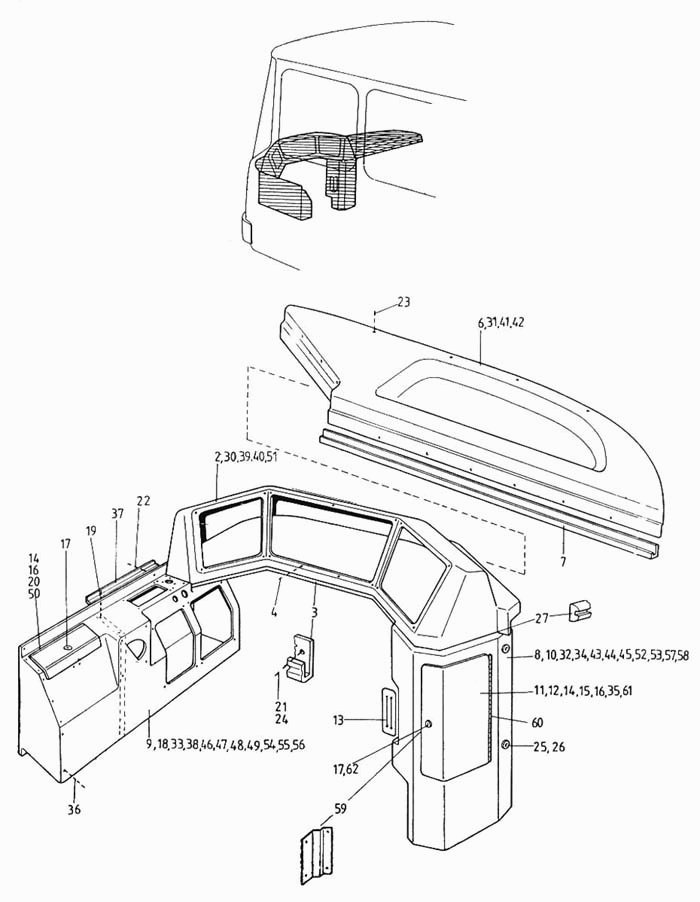

Монтаж арматурного щита
100%
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.32-7123-000В
Кількість на модель
1
№
1
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.32-7123-001В
Кількість на модель
1
№
2
Назва деталі
Вставлення декоративної планки
Заводський номер
910.32-7123-002
Кількість на модель
1
№
3
Назва деталі
Гвинт із різьбленням
Заводський номер
910.01-9040-900G
Кількість на модель
№
4
Назва деталі
Права сторона арматурного щита
Заводський номер
910.33-7123-000В
Кількість на модель
1
№
5
Назва деталі
Права сторона розподільного щита
Заводський номер
91033-7123-001В
Кількість на модель
№
6
Назва деталі
Вставлення декоративної планки
Заводський номер
910.33-7123-008
Кількість на модель
№
7
Назва деталі
Арматурна коробка, у зборі
Заводський номер
910.34-7123-0000
Кількість на модель
1
№
8
Назва деталі
Арматурна коробка, у зборі
Заводський номер
910.35-7123000Н
Кількість на модель
1
№
9
Назва деталі
Арматурна коробка I.
Заводський номер
910.34-7123-002G
Кількість на модель
1
№
10
Назва деталі
Дверцята арматурної коробки
Заводський номер
910.34-7123-001В
Кількість на модель
1
№
11
Назва деталі
Петля
Заводський номер
2,2х32
Кількість на модель
№
12
Назва деталі
Гумовий лист розрізний
Заводський номер
200.01-7123-029
Кількість на модель
1
№
13
Назва деталі
Гвинт із потайною головкою М3х10
Заводський номер
МSZ 2430-4.8
Кількість на модель
№
14
Назва деталі
Шестигранна гайка М3
Заводський номер
МSZ 2261-06
Кількість на модель
№
15
Назва деталі
Диск M3
Заводський номер
МSZ КGSТ 280
Кількість на модель
№
16
Назва деталі
Дверний замок
Заводський номер
0 37
Кількість на модель
1
№
17
Назва деталі
Арматурна коробка
Заводський номер
910.35-7123-001Е
Кількість на модель
1
№
18
Назва деталі
Гвинт Lm3,9×16 AV
Заводський номер
МSZ 10102-010
Кількість на модель
№
19
Назва деталі
Шестигранна гайка М3
Заводський номер
МSZ 2260-06
Кількість на модель
№
20
Назва деталі
Гвинт Lm3,9×16 AV
Заводський номер
МSZ 10103-010
Кількість на модель
№
21
Назва деталі
Гвинт Lm3,9×16 AV
Заводський номер
МSZ 10107-010
Кількість на модель
№
22
Назва деталі
Конічна шайба
Заводський номер
910.58-9030-900
Кількість на модель
№
23
Назва деталі
Конічна прокладка
Заводський номер
910.37-9030-900В
Кількість на модель
№
24
Назва деталі
Диск M6h12
Заводський номер
МSZ 11030-4.8
Кількість на модель
№
25
Назва деталі
Збільшена шайба М6
Заводський номер
МSZ 2204-0А
Кількість на модель
№
26
Назва деталі
Пластмасова прокладкова смуга
Заводський номер
910.09-9030-900
Кількість на модель
№
27
Назва деталі
Ліва сторона арматурного щита, у зборі
Заводський номер
910.32-7123-000С
Кількість на модель
№
28
Назва деталі
Права сторона арматурного щита, у зборі
Заводський номер
910.33-7123-000С
Кількість на модель
№
29
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.32-7123-001С
Кількість на модель
№
30
Назва деталі
Права сторона арматурного щита
Заводський номер
910.33-7123-001С
Кількість на модель
№
31
Назва деталі
Арматурна коробка I, у зборі
Заводський номер
910.34-7123-000Р
Кількість на модель
№
32
Назва деталі
Арматурна коробка II, у зборі
Заводський номер
910.37-7123-000F
Кількість на модель
№
33
Назва деталі
Арматурна коробка I
Заводський номер
910.34-7123-002Р
Кількість на модель
№
34
Назва деталі
Дверцята арматурної коробки I, повні
Заводський номер
910.34-7123-001С
Кількість на модель
№
35
Назва деталі
Гвинт Lm 4,8×16 AVB
Заводський номер
МSZ 10107
Кількість на модель
№
36
Назва деталі
Вставлення декоративної планки
Заводський номер
200.01-7123-028
Кількість на модель
№
37
Назва деталі
Арматурна коробка II.
Заводський номер
910.37-7123-001F
Кількість на модель
№
38
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.32-7123-000А
Кількість на модель
№
39
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.32-7123-001А
Кількість на модель
№
40
Назва деталі
Права сторона розподільного щита
Заводський номер
910.33-7123-000А
Кількість на модель
№
41
Назва деталі
Права сторона арматурного щита
Заводський номер
910.33-7123-001А
Кількість на модель
№
42
Назва деталі
Арматурна коробка у зборі
Заводський номер
910.34-7121-000А
Кількість на модель
№
43
Назва деталі
Арматурна коробка I.
Заводський номер
910.34-7123-002А
Кількість на модель
№
44
Назва деталі
Дверцята арматурної коробки
Заводський номер
910.34-7123-001А
Кількість на модель
№
45
Назва деталі
Арматурна коробка у зборі
Заводський номер
910.37-7123-000G
Кількість на модель
№
46
Назва деталі
Арматурна коробка
Заводський номер
910.37-7123-001G
Кількість на модель
№
47
Назва деталі
Арматурна коробка II, у зборі
Заводський номер
910.35-7123-000А
Кількість на модель
№
48
Назва деталі
Арматурна коробка
Заводський номер
910.35-7123-001
Кількість на модель
№
49
Назва деталі
Дверцята арматурної коробки
Заводський номер
910.35-7123-002А
Кількість на модель
№
50
Назва деталі
Ліва сторона арматурного щита
Заводський номер
910.2-7123-000Р
Кількість на модель
№
51
Назва деталі
Арматурна коробка у зборі
Заводський номер
910.39-7123-000
Кількість на модель
№
52
Назва деталі
Арматурна коробка
Заводський номер
910.39-7123-001
Кількість на модель
№
53
Назва деталі
Арматурна коробка, у зборі
Заводський номер
910.35-7123-000В
Кількість на модель
№
54
Назва деталі
Шестигранна гайка М6
Заводський номер
МSZ 2260
Кількість на модель
№
55
Назва деталі
Арматурна коробка
Заводський номер
910.35-7121-001Т
Кількість на модель
№
56
Назва деталі
Арматурна коробка у зборі
Заводський номер
910.40-7123-000
Кількість на модель
№
57
Назва деталі
Арматурна коробка
Заводський номер
910.40-7123-002
Кількість на модель
№
58
Назва деталі
Консоль
Заводський номер
910.40-7123-004
Кількість на модель
№
59
Назва деталі
Гвинт М103х__NT__2__
Заводський номер
МSZ 10108-4.8 Fе/Zn 12С
Кількість на модель
№
60
Назва деталі
Дверцята арматурної коробки
Заводський номер
910.40-7123-001
Кількість на модель
№
61
Назва деталі
Дверний замок
Заводський номер
N 68
Кількість на модель
№
62
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ліва сторона арматурного щита | 910.32-7123-000В | 1 | 1 | 1 | |||
| 2 | Ліва сторона арматурного щита | 910.32-7123-001В | 1 | 1 | 2 | |||
| 3 | Вставлення декоративної планки | 910.32-7123-002 | 1 | 1 | 3 | |||
| 4 | Гвинт із різьбленням | 910.01-9040-900G | 4 | |||||
| 5 | Права сторона арматурного щита | 910.33-7123-000В | 1 | 1 | 5 | |||
| 6 | Права сторона розподільного щита | 91033-7123-001В | 6 | |||||
| 7 | Вставлення декоративної планки | 910.33-7123-008 | 7 | |||||
| 8 | Арматурна коробка, у зборі | 910.34-7123-0000 | 1 | 1 | 8 | |||
| 9 | Арматурна коробка, у зборі | 910.35-7123000Н | 1 | 1 | 9 | |||
| 10 | Арматурна коробка I. | 910.34-7123-002G | 1 | 1 | 10 | |||
| 11 | Дверцята арматурної коробки | 910.34-7123-001В | 1 | 1 | 11 | |||
| 12 | Петля | 2,2х32 | 12 | |||||
| 13 | Гумовий лист розрізний | 200.01-7123-029 | 1 | 1 | 13 | |||
| 14 | Гвинт із потайною головкою М3х10 | МSZ 2430-4.8 | 14 | |||||
| 15 | Шестигранна гайка М3 | МSZ 2261-06 | 15 | |||||
| 16 | Диск M3 | МSZ КGSТ 280 | 16 | |||||
| 17 | Дверний замок | 0 37 | 1 | 1 | 17 | |||
| 18 | Арматурна коробка | 910.35-7123-001Е | 1 | 1 | 18 | |||
| 19 | Гвинт Lm3,9×16 AV | МSZ 10102-010 | 19 | |||||
| 20 | Шестигранна гайка М3 | МSZ 2260-06 | 20 | |||||
| 21 | Гвинт Lm3,9×16 AV | МSZ 10103-010 | 21 | |||||
| 22 | Гвинт Lm3,9×16 AV | МSZ 10107-010 | 22 | |||||
| 23 | Конічна шайба | 910.58-9030-900 | 23 | |||||
| 24 | Конічна прокладка | 910.37-9030-900В | 24 | |||||
| 25 | Диск M6h12 | МSZ 11030-4.8 | 25 | |||||
| 26 | Збільшена шайба М6 | МSZ 2204-0А | 26 | |||||
| 27 | Пластмасова прокладкова смуга | 910.09-9030-900 | 27 | |||||
| 28 | Ліва сторона арматурного щита, у зборі | 910.32-7123-000С | 28 | |||||
| 29 | Права сторона арматурного щита, у зборі | 910.33-7123-000С | 29 | |||||
| 30 | Ліва сторона арматурного щита | 910.32-7123-001С | 30 | |||||
| 31 | Права сторона арматурного щита | 910.33-7123-001С | 31 | |||||
| 32 | Арматурна коробка I, у зборі | 910.34-7123-000Р | 32 | |||||
| 33 | Арматурна коробка II, у зборі | 910.37-7123-000F | 33 | |||||
| 34 | Арматурна коробка I | 910.34-7123-002Р | 34 | |||||
| 35 | Дверцята арматурної коробки I, повні | 910.34-7123-001С | 35 | |||||
| 36 | Гвинт Lm 4,8×16 AVB | МSZ 10107 | 36 | |||||
| 37 | Вставлення декоративної планки | 200.01-7123-028 | 37 | |||||
| 38 | Арматурна коробка II. | 910.37-7123-001F | 38 | |||||
| 39 | Ліва сторона арматурного щита | 910.32-7123-000А | 39 | |||||
| 40 | Ліва сторона арматурного щита | 910.32-7123-001А | 40 | |||||
| 41 | Права сторона розподільного щита | 910.33-7123-000А | 41 | |||||
| 42 | Права сторона арматурного щита | 910.33-7123-001А | 42 | |||||
| 43 | Арматурна коробка у зборі | 910.34-7121-000А | 43 | |||||
| 44 | Арматурна коробка I. | 910.34-7123-002А | 44 | |||||
| 45 | Дверцята арматурної коробки | 910.34-7123-001А | 45 | |||||
| 46 | Арматурна коробка у зборі | 910.37-7123-000G | 46 | |||||
| 47 | Арматурна коробка | 910.37-7123-001G | 47 | |||||
| 48 | Арматурна коробка II, у зборі | 910.35-7123-000А | 48 | |||||
| 49 | Арматурна коробка | 910.35-7123-001 | 49 | |||||
| 50 | Дверцята арматурної коробки | 910.35-7123-002А | 50 | |||||
| 51 | Ліва сторона арматурного щита | 910.2-7123-000Р | 51 | |||||
| 52 | Арматурна коробка у зборі | 910.39-7123-000 | 52 | |||||
| 53 | Арматурна коробка | 910.39-7123-001 | 53 | |||||
| 54 | Арматурна коробка, у зборі | 910.35-7123-000В | 54 | |||||
| 55 | Шестигранна гайка М6 | МSZ 2260 | 55 | |||||
| 56 | Арматурна коробка | 910.35-7121-001Т | 56 | |||||
| 57 | Арматурна коробка у зборі | 910.40-7123-000 | 57 | |||||
| 58 | Арматурна коробка | 910.40-7123-002 | 58 | |||||
| 59 | Консоль | 910.40-7123-004 | 59 | |||||
| 60 | Гвинт М103х__NT__2__ | МSZ 10108-4.8 Fе/Zn 12С | 60 | |||||
| 61 | Дверцята арматурної коробки | 910.40-7123-001 | 61 | |||||
| 62 | Дверний замок | N 68 | 62 |
