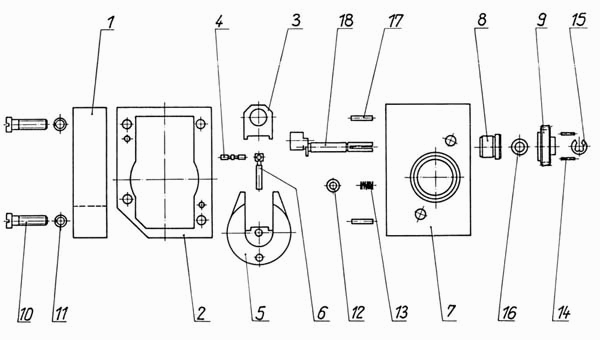

Масляний насос
100%
Назва деталі
Плита
Заводський номер
311.01-01.00:01/1
Кількість на модель
1
№
1
Назва деталі
Ущільнення
Заводський номер
311.01-01.00:002/8
Кількість на модель
1
№
2
Назва деталі
Подшипник
Заводський номер
311.01-01.00:03/6
Кількість на модель
1
№
3
Назва деталі
Вал
Заводський номер
311.01-01.00:03/4
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
311.01-01.00:04/4
Кількість на модель
№
4
Назва деталі
Ротаційний золотник
Заводський номер
311.02-01.00:05/0
Кількість на модель
1
№
5
Назва деталі
Поршень
Заводський номер
311.02-01.00:06/7
Кількість на модель
1
№
6
Назва деталі
Кожух насоса
Заводський номер
311.02-01.11:01/4
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
311.01-01.11:02/2
Кількість на модель
1
№
8
Назва деталі
Черв'ячне колесо
Заводський номер
311.01-01.10:01/3
Кількість на модель
1
№
9
Назва деталі
Гвинт із циліндричною головкою
Заводський номер
Винт с цилиндрической головкой
Кількість на модель
4
№
10
Назва деталі
Пружинна шайба кріплення приводної шестерні
Заводський номер
Пружинная шайба
Кількість на модель
4
№
11
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
2
№
12
Назва деталі
Пружина
Заводський номер
135772.100030
Кількість на модель
1
№
13
Назва деталі
Циліндричний шліцьовий штифт
Заводський номер
135743.608204
Кількість на модель
2
№
14
Назва деталі
Стопорний диск
Заводський номер
135732.806132
Кількість на модель
№
15
Назва деталі
Стопорний диск
Заводський номер
135734.806132
Кількість на модель
1
№
15
Назва деталі
Ущільнювальне кільце
Заводський номер
146442.610012
Кількість на модель
1
№
16
Назва деталі
Конусний шліцьовий штифт
Заводський номер
135743.426207
Кількість на модель
2
№
17
Назва деталі
Вал ексцентрика
Заводський номер
311.03-01.10:02/6
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Плита | 311.01-01.00:01/1 | 1 | 1 | 1 | |||
| 2 | Ущільнення | 311.01-01.00:002/8 | 1 | 1 | 2 | |||
| 3 | Подшипник | 311.01-01.00:03/6 | 1 | 1 | 3 | |||
| 4 | Вал | 311.01-01.00:03/4 | 1 | 1 | 4 | |||
| 4 | Вал | 311.01-01.00:04/4 | 4 | |||||
| 5 | Ротаційний золотник | 311.02-01.00:05/0 | 1 | 1 | 5 | |||
| 6 | Поршень | 311.02-01.00:06/7 | 1 | 1 | 6 | |||
| 7 | Кожух насоса | 311.02-01.11:01/4 | 1 | 1 | 7 | |||
| 8 | Втулка | 311.01-01.11:02/2 | 1 | 1 | 8 | |||
| 9 | Черв'ячне колесо | 311.01-01.10:01/3 | 1 | 1 | 9 | |||
| 10 | Гвинт із циліндричною головкою | Винт с цилиндрической головкой | 4 | 4 | 10 | |||
| 11 | Пружинна шайба кріплення приводної шестерні | Пружинная шайба | 4 | 4 | 11 | |||
| 12 | Диск | Шайба | 2 | 2 | 12 | |||
| 13 | Пружина | 135772.100030 | 1 | 1 | 13 | |||
| 14 | Циліндричний шліцьовий штифт | 135743.608204 | 2 | 2 | 14 | |||
| 15 | Стопорний диск | 135732.806132 | 15 | |||||
| 15 | Стопорний диск | 135734.806132 | 1 | 1 | 15 | |||
| 16 | Ущільнювальне кільце | 146442.610012 | 1 | 1 | 16 | |||
| 17 | Конусний шліцьовий штифт | 135743.426207 | 2 | 2 | 17 | |||
| 18 | Вал ексцентрика | 311.03-01.10:02/6 | 1 | 1 | 18 |
