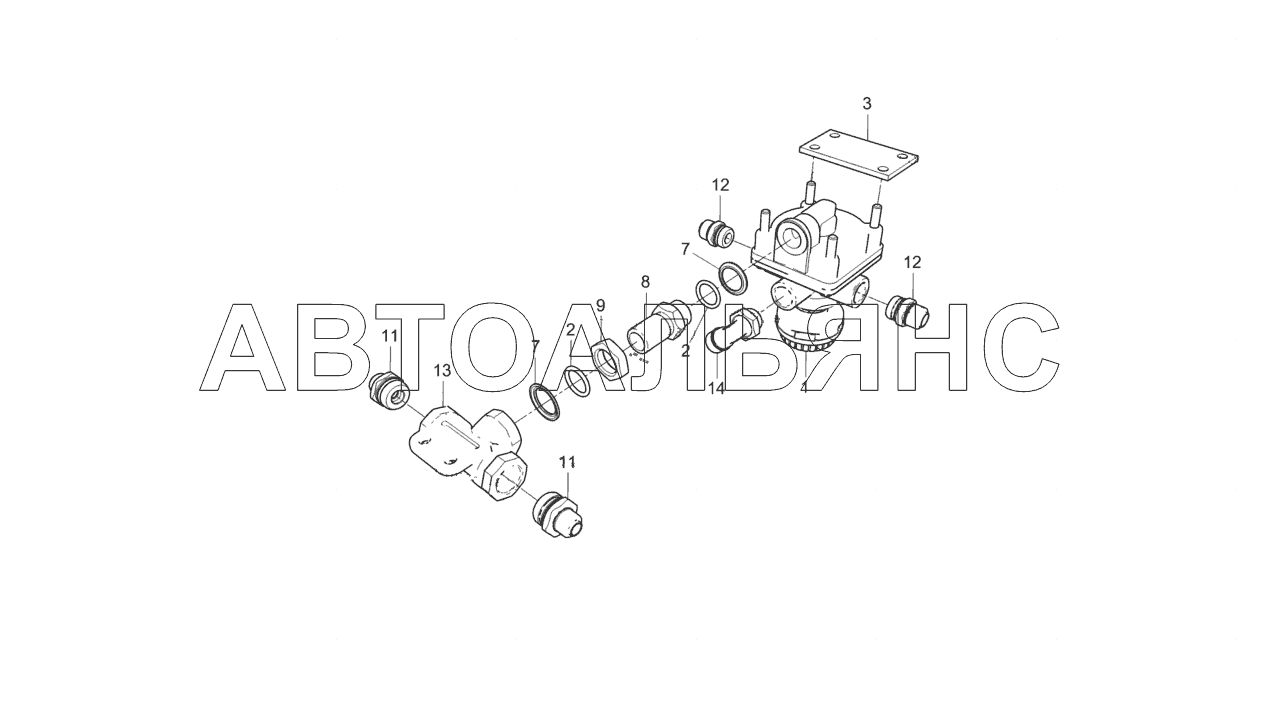

3297-3518010-05 Прискорювальний клапан третього контуру з фітингами.
100%
Назва деталі
Прискорювальний клапан із глушником
Заводський номер
2233-3518010-20
Кількість на модель
1
№
1
Назва деталі
Ущільнювальне кільце
Заводський номер
740.1003439
Кількість на модель
2
№
2
Назва деталі
Кронштейн
Заводський номер
3297-3518017-01
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
861024
Кількість на модель
2
№
7
Назва деталі
Прохідний штуцер
Заводський номер
861017
Кількість на модель
1
№
8
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
861021
Кількість на модель
1
№
9
Назва деталі
Прямий фітинг (45104350605790)
Заводський номер
DS65108-M22x1,5-S
Кількість на модель
2
№
11
Назва деталі
Прямий фітинг (451043506048900
Заводський номер
DS651012-M22х1,5-S
Кількість на модель
2
№
12
Назва деталі
Двомагістральний клапан у зборі
Заводський номер
6025-3562010
Кількість на модель
1
№
13
Назва деталі
Кутовий фітинг (45104350604390)
Заводський номер
DS650212-M22х1,5-S
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прискорювальний клапан із глушником | 2233-3518010-20 | 1 | 1 | 1 | |||
| 2 | Ущільнювальне кільце | 740.1003439 | 2 | 2 | 2 | |||
| 3 | Кронштейн | 3297-3518017-01 | 1 | 1 | 3 | |||
| 7 | Диск | 861024 | 2 | 2 | 7 | |||
| 8 | Прохідний штуцер | 861017 | 1 | 1 | 8 | |||
| 9 | Гайка М22х1,5-6Н | 861021 | 1 | 1 | 9 | |||
| 11 | Прямий фітинг (45104350605790) | DS65108-M22x1,5-S | 2 | 2 | 11 | |||
| 12 | Прямий фітинг (451043506048900 | DS651012-M22х1,5-S | 2 | 2 | 12 | |||
| 13 | Двомагістральний клапан у зборі | 6025-3562010 | 1 | 1 | 13 | |||
| 14 | Кутовий фітинг (45104350604390) | DS650212-M22х1,5-S | 1 | 1 | 14 |
