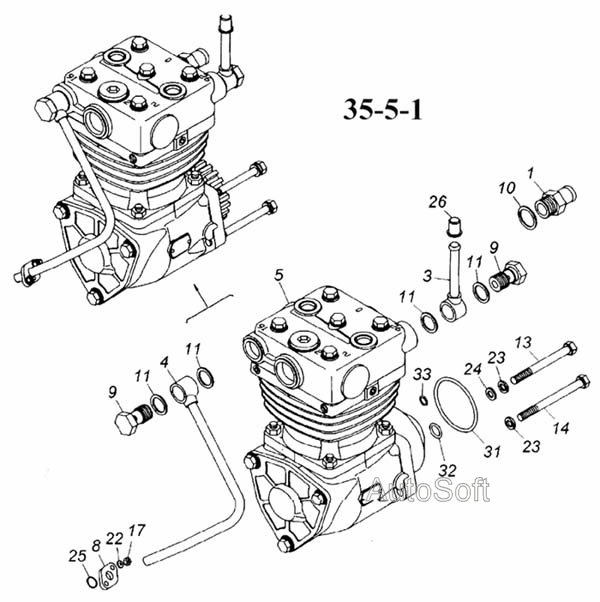

Встановлення компресора
100%
Назва деталі
Штуцер
Заводський номер
7408.3509273
Кількість на модель
1
№
1
Назва деталі
З'єднання поворотне
Заводський номер
740.3509288
Кількість на модель
1
№
3
Назва деталі
Трубка підведення охолоджувальної рідини до компресора
Заводський номер
740.3509290
Кількість на модель
1
№
4
Назва деталі
Компресор у зборі
Заводський номер
53205-3509015
Кількість на модель
1
№
5
Назва деталі
Фланець трубки
Заводський номер
740.3509294
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
740.3509302
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
740.3509301
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
740.3509303
Кількість на модель
4
№
11
Назва деталі
Болт M10x1,25-6gx90
Заводський номер
1/59716/21
Кількість на модель
1
№
13
Назва деталі
Болт Mx- x
Заводський номер
1/59718/21
Кількість на модель
1
№
14
Назва деталі
Гайка М6-6Н
Заводський номер
1/58962/21
Кількість на модель
1
№
17
Назва деталі
Пружинна шайба
Заводський номер
1/05164/73
Кількість на модель
1
№
22
Назва деталі
Пружинна шайба
Заводський номер
1/05168/73
Кількість на модель
2
№
23
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
1
№
24
Назва деталі
Ущільнювальне кільце
Заводський номер
864204
Кількість на модель
1
№
25
Назва деталі
Заглушка
Заводський номер
870830
Кількість на модель
1
№
26
Назва деталі
Кільце ущільнювальне
Заводський номер
2101-1012266
Кількість на модель
1
№
31
Назва деталі
Кільце ущільнювальне
Заводський номер
100.3522063
Кількість на модель
1
№
32
Назва деталі
Кільце ущільнювальне
Заводський номер
100.3533057
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 7408.3509273 | 1 | 1 | 1 | |||
| 3 | З'єднання поворотне | 740.3509288 | 1 | 1 | 3 | |||
| 4 | Трубка підведення охолоджувальної рідини до компресора | 740.3509290 | 1 | 1 | 4 | |||
| 5 | Компресор у зборі | 53205-3509015 | 1 | 1 | 5 | |||
| 8 | Фланець трубки | 740.3509294 | 1 | 1 | 8 | |||
| 9 | Болт | 740.3509302 | 2 | 2 | 9 | |||
| 10 | Прокладка | 740.3509301 | 1 | 1 | 10 | |||
| 11 | Прокладка | 740.3509303 | 4 | 4 | 11 | |||
| 13 | Болт M10x1,25-6gx90 | 1/59716/21 | 1 | 1 | 13 | |||
| 14 | Болт Mx- x | 1/59718/21 | 1 | 1 | 14 | |||
| 17 | Гайка М6-6Н | 1/58962/21 | 1 | 1 | 17 | |||
| 22 | Пружинна шайба | 1/05164/73 | 1 | 1 | 22 | |||
| 23 | Пружинна шайба | 1/05168/73 | 2 | 2 | 23 | |||
| 24 | Плоска шайба 10,6х18х2 | 1/26386/01 | 1 | 1 | 24 | |||
| 25 | Ущільнювальне кільце | 864204 | 1 | 1 | 25 | |||
| 26 | Заглушка | 870830 | 1 | 1 | 26 | |||
| 31 | Кільце ущільнювальне | 2101-1012266 | 1 | 1 | 31 | |||
| 32 | Кільце ущільнювальне | 100.3522063 | 1 | 1 | 32 | |||
| 33 | Кільце ущільнювальне | 100.3533057 | 1 | 1 | 33 |
