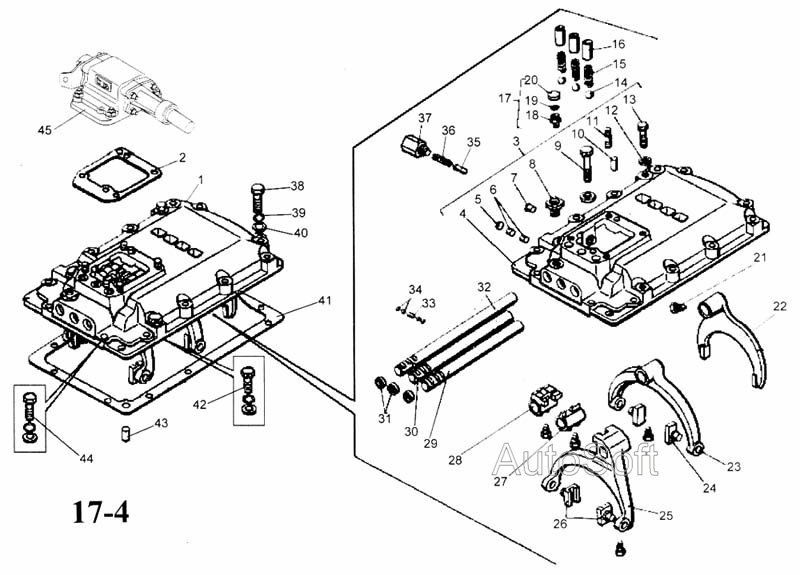

Механізм перемикання передач у зборі
100%
Назва деталі
Механізм перемикання передач у зборі
Заводський номер
14.1702010
Кількість на модель
1
№
1
Назва деталі
Прокладка фланця верхньої кришки
Заводський номер
14.1702122
Кількість на модель
1
№
2
Назва деталі
Верхня кришка коробки передач у зборі
Заводський номер
14.1702013
Кількість на модель
1
№
3
Назва деталі
Верхня кришка коробки передач
Заводський номер
14.1702015
Кількість на модель
1
№
4
Назва деталі
Чашкоподібна заглушка
Заводський номер
1/43285/01
Кількість на модель
1
№
5
Назва деталі
Втулка кульки замка штоків
Заводський номер
14.1702090
Кількість на модель
2
№
6
Назва деталі
Втулка запобіжника включення першої передачі заднього ходу
Заводський номер
14.1702022
Кількість на модель
1
№
7
Назва деталі
Затор транспортний
Заводський номер
853889
Кількість на модель
1
№
8
Назва деталі
Болт М10х1,25х40 верхньої кришки
Заводський номер
870024
Кількість на модель
1
№
9
Назва деталі
Циліндричний штифт х
Заводський номер
1/03389/26
Кількість на модель
2
№
10
Назва деталі
Шпилька М10х1,25х20х30
Заводський номер
1/35465/21
Кількість на модель
4
№
11
Назва деталі
Плоска шайба 10,6х18х2
Заводський номер
1/26386/01
Кількість на модель
2
№
12
Назва деталі
Болт TEM10x1,25-6gx40
Заводський номер
1/13070/21
Кількість на модель
1
№
13
Назва деталі
Партнерський блок 12, 7 мм N
Заводський номер
14.1702100
Кількість на модель
3
№
14
Назва деталі
Пружина стопорної кульки
Заводський номер
14.1702106
Кількість на модель
3
№
15
Назва деталі
Склянка стопорної кульки механізму перемикання
Заводський номер
14.1702088
Кількість на модель
3
№
16
Назва деталі
Сапун коробки передач у зборі
Заводський номер
14.1702170
Кількість на модель
1
№
17
Назва деталі
Корпус мила
Заводський номер
14.1702171
Кількість на модель
1
№
18
Назва деталі
Мильна сітка
Заводський номер
14.1702173
Кількість на модель
1
№
19
Назва деталі
Кришка корпусу сапуна
Заводський номер
14.1702172
Кількість на модель
1
№
20
Назва деталі
Установчий гвинт
Заводський номер
14.1702025
Кількість на модель
5
№
21
Назва деталі
Важіль перемикання 1-ї передачі та задньої передачі
Заводський номер
14.1702024
Кількість на модель
1
№
22
Назва деталі
Вилка перемикання 2-ї та 3-ї передач
Заводський номер
14.1702027
Кількість на модель
1
№
23
Назва деталі
Сухар вилки перемикання другої і третьої передач
Заводський номер
14.1702029
Кількість на модель
2
№
24
Назва деталі
Вилка перемикання 4-ї та 5-ї передач
Заводський номер
14.1702033
Кількість на модель
1
№
25
Назва деталі
Сухарь вилки перемикання 4-ї та 5-ї передач
Заводський номер
14.1702035
Кількість на модель
2
№
26
Назва деталі
Головка штока вилки перемикання другої та третьої передач
Заводський номер
14.1702028
Кількість на модель
1
№
27
Назва деталі
Головка штока вилки перемикання першої передачі та заднього ходу
Заводський номер
14.1702053
Кількість на модель
1
№
28
Назва деталі
Шток вилки перемикання четвертої та п'ятої передач
Заводський номер
14.1702074
Кількість на модель
1
№
29
Назва деталі
Шток вилки перемикання другої та третьої передач
Заводський номер
14.1702064
Кількість на модель
1
№
30
Назва деталі
Заглушка
Заводський номер
1/43289/01
Кількість на модель
3
№
31
Назва деталі
Шток важеля перемикання першої передачі та заднього ходу
Заводський номер
14.1702060
Кількість на модель
1
№
32
Назва деталі
Штифт 5х19, 5
Заводський номер
870760
Кількість на модель
1
№
33
Назва деталі
Кулька Б У 9, 525 мм Н знака штоків
Заводський номер
864723
Кількість на модель
4
№
34
Назва деталі
Запобіжник увімкнення першої передачі та заднього ходу
Заводський номер
14.1702129
Кількість на модель
2
№
35
Назва деталі
Пружина запобіжника включення першої передачі та заднього ходу
Заводський номер
14.1702127
Кількість на модель
1
№
36
Назва деталі
Корпус пружини запобіжника включення першої передачі та заднього ходу
Заводський номер
14.1702132
Кількість на модель
1
№
37
Назва деталі
Болт M8x1,25-6gx60
Заводський номер
1/12880/21
Кількість на модель
8
№
38
Назва деталі
Пружинна шайба
Заводський номер
1/05108/73
Кількість на модель
12
№
39
Назва деталі
Прокладка верхньої кришки
Заводський номер
14.1702014
Кількість на модель
1
№
41
Назва деталі
Установчий штифт
Заводський номер
14.1702184
Кількість на модель
2
№
43
Назва деталі
Опора важеля перемикання передач
Заводський номер
142.1702200
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Механізм перемикання передач у зборі | 14.1702010 | 1 | 1 | 1 | |||
| 2 | Прокладка фланця верхньої кришки | 14.1702122 | 1 | 1 | 2 | |||
| 3 | Верхня кришка коробки передач у зборі | 14.1702013 | 1 | 1 | 3 | |||
| 4 | Верхня кришка коробки передач | 14.1702015 | 1 | 1 | 4 | |||
| 5 | Чашкоподібна заглушка | 1/43285/01 | 1 | 1 | 5 | |||
| 6 | Втулка кульки замка штоків | 14.1702090 | 2 | 2 | 6 | |||
| 7 | Втулка запобіжника включення першої передачі заднього ходу | 14.1702022 | 1 | 1 | 7 | |||
| 8 | Затор транспортний | 853889 | 1 | 1 | 8 | |||
| 9 | Болт М10х1,25х40 верхньої кришки | 870024 | 1 | 1 | 9 | |||
| 10 | Циліндричний штифт х | 1/03389/26 | 2 | 2 | 10 | |||
| 11 | Шпилька М10х1,25х20х30 | 1/35465/21 | 4 | 4 | 11 | |||
| 12 | Плоска шайба 10,6х18х2 | 1/26386/01 | 2 | 2 | 12 | |||
| 13 | Болт TEM10x1,25-6gx40 | 1/13070/21 | 1 | 1 | 13 | |||
| 14 | Партнерський блок 12, 7 мм N | 14.1702100 | 3 | 3 | 14 | |||
| 15 | Пружина стопорної кульки | 14.1702106 | 3 | 3 | 15 | |||
| 16 | Склянка стопорної кульки механізму перемикання | 14.1702088 | 3 | 3 | 16 | |||
| 17 | Сапун коробки передач у зборі | 14.1702170 | 1 | 1 | 17 | |||
| 18 | Корпус мила | 14.1702171 | 1 | 1 | 18 | |||
| 19 | Мильна сітка | 14.1702173 | 1 | 1 | 19 | |||
| 20 | Кришка корпусу сапуна | 14.1702172 | 1 | 1 | 20 | |||
| 21 | Установчий гвинт | 14.1702025 | 5 | 5 | 21 | |||
| 22 | Важіль перемикання 1-ї передачі та задньої передачі | 14.1702024 | 1 | 1 | 22 | |||
| 23 | Вилка перемикання 2-ї та 3-ї передач | 14.1702027 | 1 | 1 | 23 | |||
| 24 | Сухар вилки перемикання другої і третьої передач | 14.1702029 | 2 | 2 | 24 | |||
| 25 | Вилка перемикання 4-ї та 5-ї передач | 14.1702033 | 1 | 1 | 25 | |||
| 26 | Сухарь вилки перемикання 4-ї та 5-ї передач | 14.1702035 | 2 | 2 | 26 | |||
| 27 | Головка штока вилки перемикання другої та третьої передач | 14.1702028 | 1 | 1 | 27 | |||
| 28 | Головка штока вилки перемикання першої передачі та заднього ходу | 14.1702053 | 1 | 1 | 28 | |||
| 29 | Шток вилки перемикання четвертої та п'ятої передач | 14.1702074 | 1 | 1 | 29 | |||
| 30 | Шток вилки перемикання другої та третьої передач | 14.1702064 | 1 | 1 | 30 | |||
| 31 | Заглушка | 1/43289/01 | 3 | 3 | 31 | |||
| 32 | Шток важеля перемикання першої передачі та заднього ходу | 14.1702060 | 1 | 1 | 32 | |||
| 33 | Штифт 5х19, 5 | 870760 | 1 | 1 | 33 | |||
| 34 | Кулька Б У 9, 525 мм Н знака штоків | 864723 | 4 | 4 | 34 | |||
| 35 | Запобіжник увімкнення першої передачі та заднього ходу | 14.1702129 | 2 | 2 | 35 | |||
| 36 | Пружина запобіжника включення першої передачі та заднього ходу | 14.1702127 | 1 | 1 | 36 | |||
| 37 | Корпус пружини запобіжника включення першої передачі та заднього ходу | 14.1702132 | 1 | 1 | 37 | |||
| 38 | Болт M8x1,25-6gx60 | 1/12880/21 | 8 | 8 | 38 | |||
| 39 | Пружинна шайба | 1/05108/73 | 12 | 12 | 39 | |||
| 41 | Прокладка верхньої кришки | 14.1702014 | 1 | 1 | 41 | |||
| 43 | Установчий штифт | 14.1702184 | 2 | 2 | 43 | |||
| 45 | Опора важеля перемикання передач | 142.1702200 | 1 | 1 | 45 |
