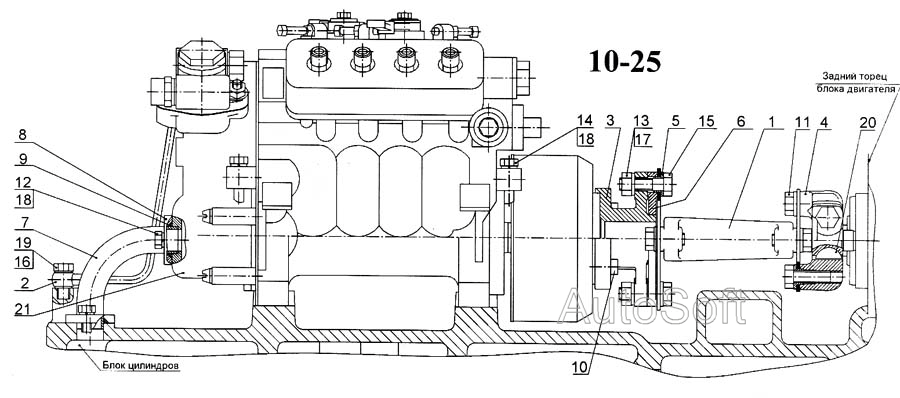

__NT__1____NT__0__ Монтаж і привід ТНВД
100%
Назва деталі
Вал приводу ТНВД у зборі
Заводський номер
7405.1111050
Кількість на модель
1
№
1
Назва деталі
Трубка подачі масла
Заводський номер
740.1111568
Кількість на модель
1
№
2
Назва деталі
Ведена напівмуфта
Заводський номер
7405.1111051
Кількість на модель
1
№
3
Назва деталі
Ведуча напівмуфта
Заводський номер
7406.1111054
Кількість на модель
1
№
4
Назва деталі
Центрувальна втулка
Заводський номер
7406.1111066
Кількість на модель
4
№
5
Назва деталі
Центрувальний фланець
Заводський номер
7482.1111068
Кількість на модель
1
№
6
Назва деталі
Трубка відведення масла
Заводський номер
740.1111570
Кількість на модель
1
№
7
Назва деталі
Фланець труби відведення масла
Заводський номер
740.1111572
Кількість на модель
2
№
8
Назва деталі
Ущільнювальне кільце кришки корпусу вимикача
Заводський номер
740.1111578
Кількість на модель
2
№
9
Назва деталі
Болт M8-6gх20
Заводський номер
1/6043421
Кількість на модель
4
№
10
Назва деталі
Болт M10x1,25-6gx25
Заводський номер
1/59707/31
Кількість на модель
2
№
11
Назва деталі
Болт M8-6gх16
Заводський номер
1/60432/21
Кількість на модель
4
№
12
Назва деталі
Гайка М10х1,25-6Н
Заводський номер
1/21647/21
Кількість на модель
2
№
13
Назва деталі
Болт M- x
Заводський номер
1/60448/21
Кількість на модель
4
№
14
Назва деталі
Болт M10x1,25-6gx35
Заводський номер
1/59709/31
Кількість на модель
3
№
15
Назва деталі
Ущільнювальна прокладка 10х16х1, 5
Заводський номер
1/02844/60
Кількість на модель
4
№
16
Назва деталі
Плоска шайба 10,2х18
Заводський номер
1/26386/71
Кількість на модель
2
№
17
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
12
№
18
Назва деталі
Болт M10x1,25-6gx23
Заводський номер
870007
Кількість на модель
2
№
19
Назва деталі
Сегментна шпонка 6х9х22
Заводський номер
870813
Кількість на модель
1
№
20
Назва деталі
Насос паливний високого тиску
Заводський номер
337.1111005-40
Кількість на модель
1
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал приводу ТНВД у зборі | 7405.1111050 | 1 | 1 | 1 | |||
| 2 | Трубка подачі масла | 740.1111568 | 1 | 1 | 2 | |||
| 3 | Ведена напівмуфта | 7405.1111051 | 1 | 1 | 3 | |||
| 4 | Ведуча напівмуфта | 7406.1111054 | 1 | 1 | 4 | |||
| 5 | Центрувальна втулка | 7406.1111066 | 4 | 4 | 5 | |||
| 6 | Центрувальний фланець | 7482.1111068 | 1 | 1 | 6 | |||
| 7 | Трубка відведення масла | 740.1111570 | 1 | 1 | 7 | |||
| 8 | Фланець труби відведення масла | 740.1111572 | 2 | 2 | 8 | |||
| 9 | Ущільнювальне кільце кришки корпусу вимикача | 740.1111578 | 2 | 2 | 9 | |||
| 10 | Болт M8-6gх20 | 1/6043421 | 4 | 4 | 10 | |||
| 11 | Болт M10x1,25-6gx25 | 1/59707/31 | 2 | 2 | 11 | |||
| 12 | Болт M8-6gх16 | 1/60432/21 | 4 | 4 | 12 | |||
| 13 | Гайка М10х1,25-6Н | 1/21647/21 | 2 | 2 | 13 | |||
| 14 | Болт M- x | 1/60448/21 | 4 | 4 | 14 | |||
| 15 | Болт M10x1,25-6gx35 | 1/59709/31 | 3 | 3 | 15 | |||
| 16 | Ущільнювальна прокладка 10х16х1, 5 | 1/02844/60 | 4 | 4 | 16 | |||
| 17 | Плоска шайба 10,2х18 | 1/26386/71 | 2 | 2 | 17 | |||
| 18 | Пружинна шайба | 1/05166/73 | 12 | 12 | 18 | |||
| 19 | Болт M10x1,25-6gx23 | 870007 | 2 | 2 | 19 | |||
| 20 | Сегментна шпонка 6х9х22 | 870813 | 1 | 1 | 20 | |||
| 21 | Насос паливний високого тиску | 337.1111005-40 | 1 | 1 | 21 |
