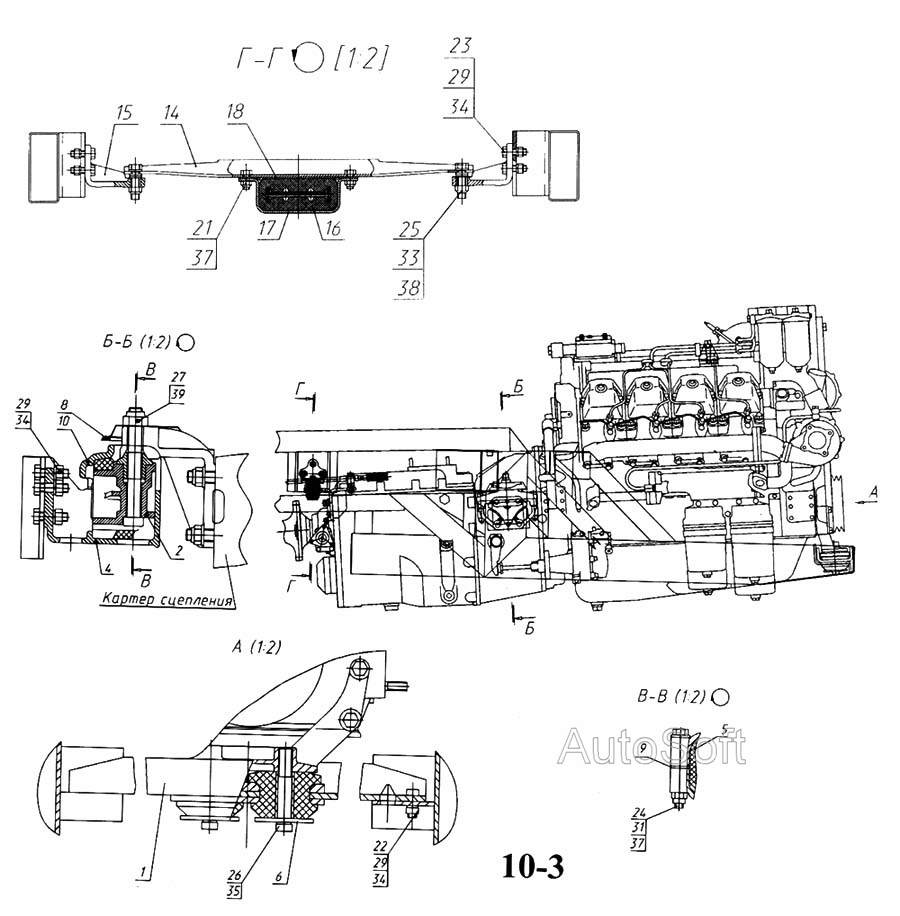

__NT__0__ Монтаж силового агрегату
100%
Назва деталі
__NT__0__ Монтаж силового агрегату
Заводський номер
5297-1001001-10
Кількість на модель
№
Назва деталі
Передня опора з подушками
Заводський номер
5297-1001009
Кількість на модель
1
№
1
Назва деталі
Башмак задньої опори силового агрегату в зборі
Заводський номер
5320-1001062-10
Кількість на модель
1
№
2
Назва деталі
КРОНШТЕЙН ДЛЯ КРІПЛЕННЯ ТРОСІВ
Заводський номер
5297-1703284-50
Кількість на модель
№
3
Назва деталі
Кронштейн опорної стійки
Заводський номер
5297-1001133
Кількість на модель
1
№
3
Назва деталі
Кронштейн опорної стійки
Заводський номер
5297-1001133-01
Кількість на модель
1
№
4
Назва деталі
Кронштейн задньої опори силового агрегату
Заводський номер
5320-1001048
Кількість на модель
2
№
5
Назва деталі
Подушка задньої опори силового агрегату
Заводський номер
5320-1001051
Кількість на модель
2
№
6
Назва деталі
Опорна шайба
Заводський номер
53205-1001071
Кількість на модель
2
№
7
Назва деталі
Захисний ковпак подушки задньої опори
Заводський номер
5320-1001075
Кількість на модель
2
№
8
Назва деталі
Регулювальна прокладка задньої опори
Заводський номер
5320-1001085
Кількість на модель
4
№
9
Назва деталі
Кришка задньої опори силового агрегату
Заводський номер
5320-1001109
Кількість на модель
2
№
10
Назва деталі
Балка опорної опори силового агрегату
Заводський номер
5320-1001171
Кількість на модель
1
№
14
Назва деталі
Кронштейн балки опорної стійки силового агрегату
Заводський номер
5320-1001173
Кількість на модель
2
№
15
Назва деталі
Подушка опорної опори силового агрегату
Заводський номер
5320-1001179
Кількість на модель
1
№
16
Назва деталі
Обойма опорної подушки силового агрегату
Заводський номер
54112-1001185
Кількість на модель
1
№
17
Назва деталі
Накладка подушки опорної опори силового агрегату
Заводський номер
5320-1001187
Кількість на модель
1
№
18
Назва деталі
Болт M12x1,25-6gx25
Заводський номер
1/55403/21
Кількість на модель
3
№
20
Назва деталі
Болт TEM3012-6gx__NT__2__
Заводський номер
1/55404/21
Кількість на модель
2
№
21
Назва деталі
Болт TTRM10x1,25-6gx35
Заводський номер
1/55405/21
Кількість на модель
4
№
22
Назва деталі
Болт M12x1,25-6gx40
Заводський номер
1/55406/21
Кількість на модель
6
№
23
Назва деталі
Болт M12x1,25-6gx100
Заводський номер
1/55416/21
Кількість на модель
8
№
24
Назва деталі
Болт TEM16x1,5-6gx60
Заводський номер
1/59811/21
Кількість на модель
2
№
25
Назва деталі
Болт M16x1,5-6gx100
Заводський номер
1/59816/21
Кількість на модель
2
№
26
Назва деталі
Болт TEM20x1,5-6gx160
Заводський номер
1/59903/21
Кількість на модель
2
№
27
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
1/61015/11
Кількість на модель
20
№
29
Назва деталі
Диск
Заводський номер
1/05200/01
Кількість на модель
8
№
31
Назва деталі
Плоска шайба 16х28
Заводський номер
1/05202/01
Кількість на модель
10
№
33
Назва деталі
Пружинна шайба
Заводський номер
1/05170/77
Кількість на модель
23
№
34
Назва деталі
Пружинна шайба
Заводський номер
1/05172/77
Кількість на модель
2
№
35
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
251647
Кількість на модель
10
№
37
Назва деталі
Гайка М16х1, 5
Заводський номер
251649
Кількість на модель
2
№
38
Назва деталі
Гайка М20х1,5-6Н
Заводський номер
853528
Кількість на модель
2
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Монтаж силового агрегату | 5297-1001001-10 | |||||||
| 1 | Передня опора з подушками | 5297-1001009 | 1 | 1 | 1 | |||
| 2 | Башмак задньої опори силового агрегату в зборі | 5320-1001062-10 | 1 | 1 | 2 | |||
| 3 | КРОНШТЕЙН ДЛЯ КРІПЛЕННЯ ТРОСІВ | 5297-1703284-50 | 3 | |||||
| 3 | Кронштейн опорної стійки | 5297-1001133 | 1 | 1 | 3 | |||
| 4 | Кронштейн опорної стійки | 5297-1001133-01 | 1 | 1 | 4 | |||
| 5 | Кронштейн задньої опори силового агрегату | 5320-1001048 | 2 | 2 | 5 | |||
| 6 | Подушка задньої опори силового агрегату | 5320-1001051 | 2 | 2 | 6 | |||
| 7 | Опорна шайба | 53205-1001071 | 2 | 2 | 7 | |||
| 8 | Захисний ковпак подушки задньої опори | 5320-1001075 | 2 | 2 | 8 | |||
| 9 | Регулювальна прокладка задньої опори | 5320-1001085 | 4 | 4 | 9 | |||
| 10 | Кришка задньої опори силового агрегату | 5320-1001109 | 2 | 2 | 10 | |||
| 14 | Балка опорної опори силового агрегату | 5320-1001171 | 1 | 1 | 14 | |||
| 15 | Кронштейн балки опорної стійки силового агрегату | 5320-1001173 | 2 | 2 | 15 | |||
| 16 | Подушка опорної опори силового агрегату | 5320-1001179 | 1 | 1 | 16 | |||
| 17 | Обойма опорної подушки силового агрегату | 54112-1001185 | 1 | 1 | 17 | |||
| 18 | Накладка подушки опорної опори силового агрегату | 5320-1001187 | 1 | 1 | 18 | |||
| 20 | Болт M12x1,25-6gx25 | 1/55403/21 | 3 | 3 | 20 | |||
| 21 | Болт TEM3012-6gx__NT__2__ | 1/55404/21 | 2 | 2 | 21 | |||
| 22 | Болт TTRM10x1,25-6gx35 | 1/55405/21 | 4 | 4 | 22 | |||
| 23 | Болт M12x1,25-6gx40 | 1/55406/21 | 6 | 6 | 23 | |||
| 24 | Болт M12x1,25-6gx100 | 1/55416/21 | 8 | 8 | 24 | |||
| 25 | Болт TEM16x1,5-6gx60 | 1/59811/21 | 2 | 2 | 25 | |||
| 26 | Болт M16x1,5-6gx100 | 1/59816/21 | 2 | 2 | 26 | |||
| 27 | Болт TEM20x1,5-6gx160 | 1/59903/21 | 2 | 2 | 27 | |||
| 29 | Гайка М12х1,25-6Н | 1/61015/11 | 20 | 20 | 29 | |||
| 31 | Диск | 1/05200/01 | 8 | 8 | 31 | |||
| 33 | Плоска шайба 16х28 | 1/05202/01 | 10 | 10 | 33 | |||
| 34 | Пружинна шайба | 1/05170/77 | 23 | 23 | 34 | |||
| 35 | Пружинна шайба | 1/05172/77 | 2 | 2 | 35 | |||
| 37 | Гайка М12х1,25-6Н | 251647 | 10 | 10 | 37 | |||
| 38 | Гайка М16х1, 5 | 251649 | 2 | 2 | 38 | |||
| 39 | Гайка М20х1,5-6Н | 853528 | 2 | 2 | 39 |
