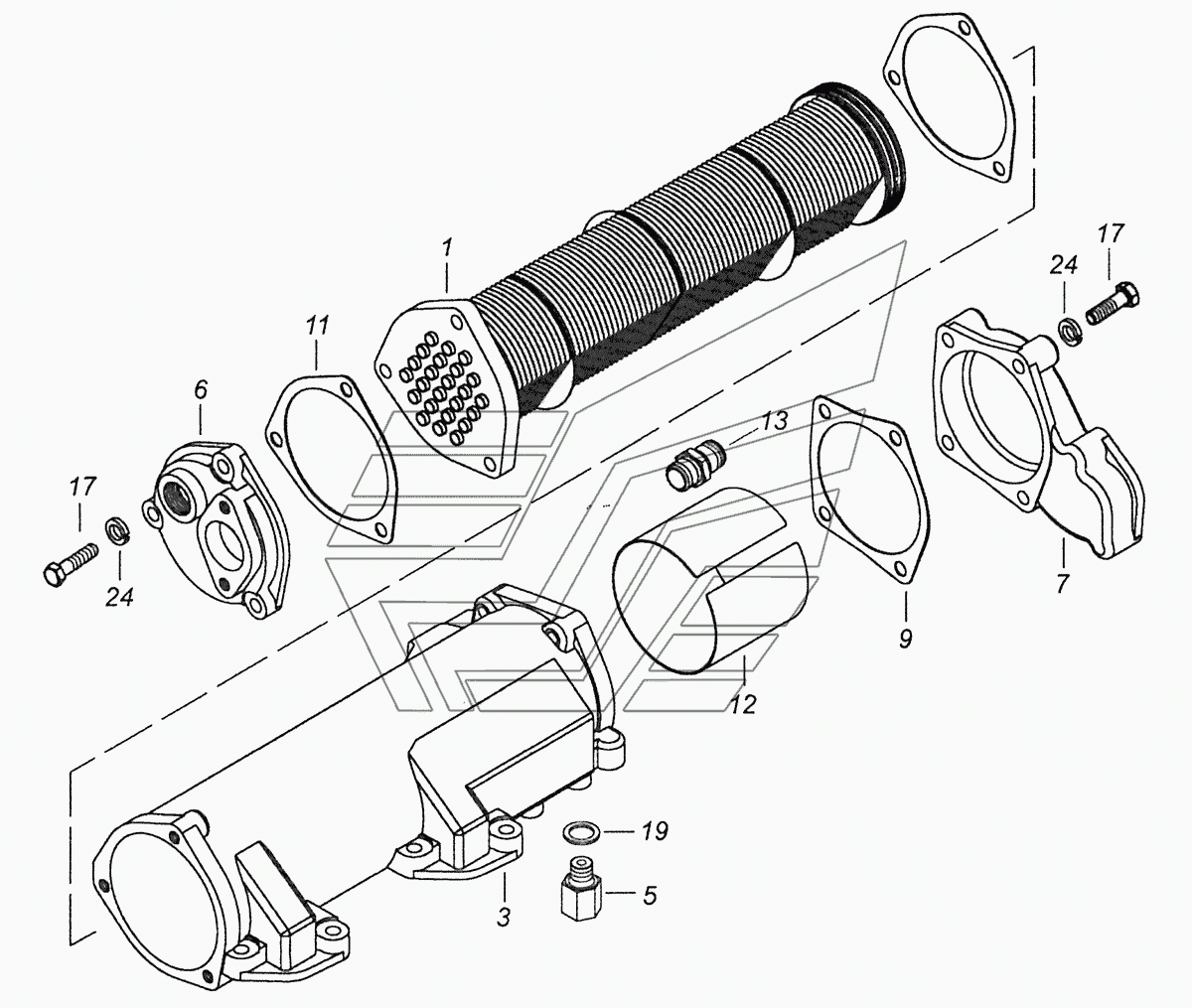

740.11-1013200-10, 740.20-1013200-10 Масляний теплообмінник
100%
Назва деталі
__NT__1____NT__0__ Масляний теплообмінник
Заводський номер
740.11-1013200-10
Кількість на модель
1
№
Назва деталі
__NT__1____NT__0__ Масляний теплообмінник
Заводський номер
740.20-1013200-10
Кількість на модель
1
№
Назва деталі
Серцевина в зборі
Заводський номер
740.11-1013210
Кількість на модель
1
№
1
Назва деталі
Збірка ядра
Заводський номер
740.20-1013210
Кількість на модель
1
№
1
Назва деталі
Корпус теплообмінника
Заводський номер
7405.1013215
Кількість на модель
1
№
3
Назва деталі
Корпус теплообмінника
Заводський номер
7406.1013215
Кількість на модель
1
№
3
Назва деталі
Ввертиш
Заводський номер
740.11-1013303
Кількість на модель
1
№
5
Назва деталі
Колектор підвідний
Заводський номер
740.11-1013244
Кількість на модель
1
№
6
Назва деталі
Відвідний колектор
Заводський номер
740.30-1013246
Кількість на модель
1
№
7
Назва деталі
Прокладка відвідного колектора
Заводський номер
7406.1013253
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
7405.1013255
Кількість на модель
2
№
11
Назва деталі
Дефлектор
Заводський номер
7405.1013258
Кількість на модель
1
№
12
Назва деталі
Дефлектор
Заводський номер
7406.1013258
Кількість на модель
1
№
12
Назва деталі
Штуцер
Заводський номер
740.11-1118204-10
Кількість на модель
1
№
13
Назва деталі
Болт M8х50
Заводський номер
1/60442/21
Кількість на модель
7
№
17
Назва деталі
Ущільнювальна прокладка 14х20х1, 5
Заводський номер
1/02800/60
Кількість на модель
1
№
19
Назва деталі
Пружинна шайба
Заводський номер
1/05166/73
Кількість на модель
7
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__1____NT__0__ Масляний теплообмінник | 740.11-1013200-10 | 1 | 1 | |||||
| __NT__1____NT__0__ Масляний теплообмінник | 740.20-1013200-10 | 1 | 1 | |||||
| 1 | Серцевина в зборі | 740.11-1013210 | 1 | 1 | 1 | |||
| 1 | Збірка ядра | 740.20-1013210 | 1 | 1 | 1 | |||
| 3 | Корпус теплообмінника | 7405.1013215 | 1 | 1 | 3 | |||
| 3 | Корпус теплообмінника | 7406.1013215 | 1 | 1 | 3 | |||
| 5 | Ввертиш | 740.11-1013303 | 1 | 1 | 5 | |||
| 6 | Колектор підвідний | 740.11-1013244 | 1 | 1 | 6 | |||
| 7 | Відвідний колектор | 740.30-1013246 | 1 | 1 | 7 | |||
| 9 | Прокладка відвідного колектора | 7406.1013253 | 1 | 1 | 9 | |||
| 11 | Прокладка | 7405.1013255 | 2 | 2 | 11 | |||
| 12 | Дефлектор | 7405.1013258 | 1 | 1 | 12 | |||
| 12 | Дефлектор | 7406.1013258 | 1 | 1 | 12 | |||
| 13 | Штуцер | 740.11-1118204-10 | 1 | 1 | 13 | |||
| 17 | Болт M8х50 | 1/60442/21 | 7 | 7 | 17 | |||
| 19 | Ущільнювальна прокладка 14х20х1, 5 | 1/02800/60 | 1 | 1 | 19 | |||
| 24 | Пружинна шайба | 1/05166/73 | 7 | 7 | 24 |
