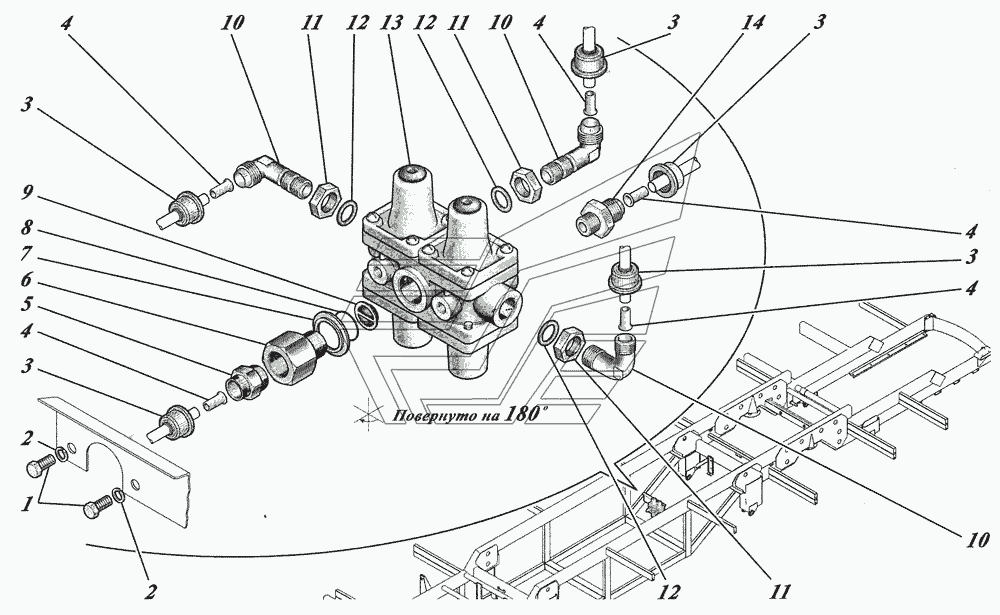

Встановлення чотириконтурного клапана 4238-3515030
100%
Назва деталі
Болт M8-6gх12
Заводський номер
201452
Кількість на модель
2
№
1
Назва деталі
Диск 8L
Заводський номер
252155
Кількість на модель
2
№
2
Назва деталі
Ковпачок
Заводський номер
670812
Кількість на модель
5
№
3
Назва деталі
Гільза
Заводський номер
D670512-S01
Кількість на модель
5
№
4
Назва деталі
Прямий фітинг
Заводський номер
S651012-M22x1,5-S01
Кількість на модель
1
№
5
Назва деталі
Штуцер
Заводський номер
3976-3560104-50
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
32053-3552318
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
9833020-025-30-2-2
Кількість на модель
1
№
8
Назва деталі
Сітчастий фільтр
Заводський номер
В83886
Кількість на модель
1
№
9
Назва деталі
Кутовий фітинг
Заводський номер
650212-M16x1,5-S01
Кількість на модель
3
№
10
Назва деталі
Контргайка
Заводський номер
1593M16x1,5-S01
Кількість на модель
3
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
OR117NBR-40
Кількість на модель
3
№
12
Назва деталі
Захисний клапан 4 — контурний у зборі
Заводський номер
3205-3515400-10
Кількість на модель
1
№
13
Назва деталі
Прямий фітинг
Заводський номер
S651012-M16x1,5-S01
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8-6gх12 | 201452 | 2 | 2 | 1 | |||
| 2 | Диск 8L | 252155 | 2 | 2 | 2 | |||
| 3 | Ковпачок | 670812 | 5 | 5 | 3 | |||
| 4 | Гільза | D670512-S01 | 5 | 5 | 4 | |||
| 5 | Прямий фітинг | S651012-M22x1,5-S01 | 1 | 1 | 5 | |||
| 6 | Штуцер | 3976-3560104-50 | 1 | 1 | 6 | |||
| 7 | Диск | 32053-3552318 | 1 | 1 | 7 | |||
| 8 | Кільце | 9833020-025-30-2-2 | 1 | 1 | 8 | |||
| 9 | Сітчастий фільтр | В83886 | 1 | 1 | 9 | |||
| 10 | Кутовий фітинг | 650212-M16x1,5-S01 | 3 | 3 | 10 | |||
| 11 | Контргайка | 1593M16x1,5-S01 | 3 | 3 | 11 | |||
| 12 | Ущільнювальне кільце | OR117NBR-40 | 3 | 3 | 12 | |||
| 13 | Захисний клапан 4 — контурний у зборі | 3205-3515400-10 | 1 | 1 | 13 | |||
| 14 | Прямий фітинг | S651012-M16x1,5-S01 | 1 | 1 | 14 |
