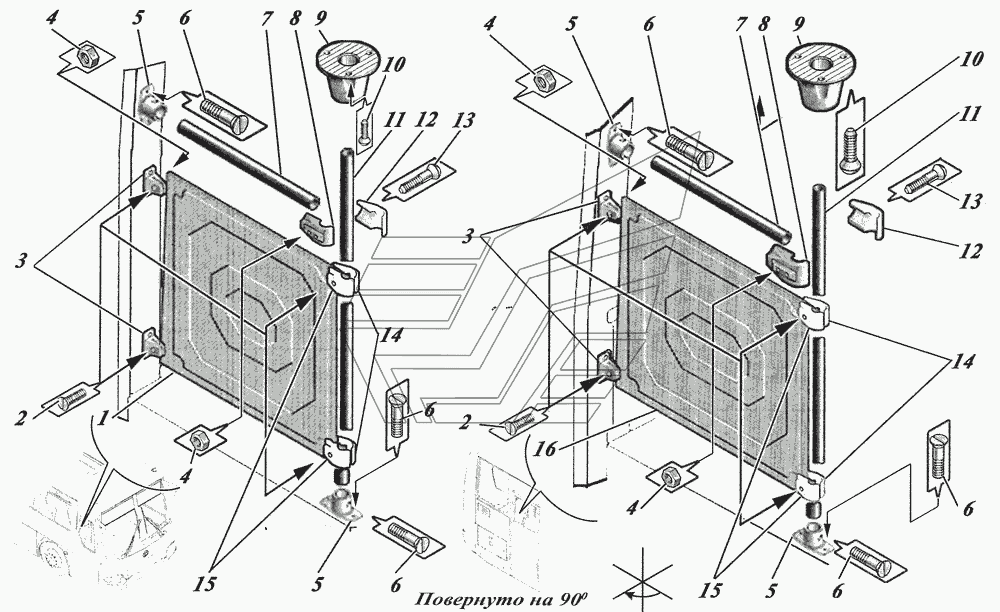

Встановлення поручнів
100%
Назва деталі
Захисний щиток передньої підніжки
Заводський номер
4230-8202080
Кількість на модель
1
№
1
Назва деталі
Гвинт із потайною головкою (d=М6, D=11,0, H=3,0, L=25±0,65, l0=25)
Заводський номер
221609
Кількість на модель
10
№
2
Назва деталі
Кріплення бічного щитка підніжки
Заводський номер
4230-8202055
Кількість на модель
4
№
3
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
31
№
4
Назва деталі
Кронштейн поручня огорожі
Заводський номер
3205-8202078
Кількість на модель
9
№
5
Назва деталі
Гвинт СП М6х30
Заводський номер
Е30414
Кількість на модель
26
№
6
Назва деталі
Поручень огорожі передньої підніжки
Заводський номер
4230-8202024
Кількість на модель
1
№
7
Назва деталі
Верхній кріплення поручня
Заводський номер
3205-8202074
Кількість на модель
7
№
8
Назва деталі
Опора вертикального поручня
Заводський номер
5272-8202028
Кількість на модель
4
№
9
Назва деталі
Гвинт з потайною головкою М (l=, l0=, h=, D=)
Заводський номер
221606
Кількість на модель
15
№
10
Назва деталі
Вертикальна поручень передніх дверей
Заводський номер
4230-8202036
Кількість на модель
1
№
11
Назва деталі
Нижній кріплення поручня
Заводський номер
3205-8202075
Кількість на модель
7
№
12
Назва деталі
Гвинт
Заводський номер
223077
Кількість на модель
38
№
13
Назва деталі
Тримач заднього щитка підніжки
Заводський номер
4230-8202062
Кількість на модель
4
№
14
Назва деталі
Тримач переднього щитка підніжки
Заводський номер
4230-8202060
Кількість на модель
4
№
15
Назва деталі
Захисний щиток задньої підніжки
Заводський номер
4230-8202082
Кількість на модель
1
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Захисний щиток передньої підніжки | 4230-8202080 | 1 | 1 | 1 | |||
| 2 | Гвинт із потайною головкою (d=М6, D=11,0, H=3,0, L=25±0,65, l0=25) | 221609 | 10 | 10 | 2 | |||
| 3 | Кріплення бічного щитка підніжки | 4230-8202055 | 4 | 4 | 3 | |||
| 4 | Гайка | 250508 | 31 | 31 | 4 | |||
| 5 | Кронштейн поручня огорожі | 3205-8202078 | 9 | 9 | 5 | |||
| 6 | Гвинт СП М6х30 | Е30414 | 26 | 26 | 6 | |||
| 7 | Поручень огорожі передньої підніжки | 4230-8202024 | 1 | 1 | 7 | |||
| 8 | Верхній кріплення поручня | 3205-8202074 | 7 | 7 | 8 | |||
| 9 | Опора вертикального поручня | 5272-8202028 | 4 | 4 | 9 | |||
| 10 | Гвинт з потайною головкою М (l=, l0=, h=, D=) | 221606 | 15 | 15 | 10 | |||
| 11 | Вертикальна поручень передніх дверей | 4230-8202036 | 1 | 1 | 11 | |||
| 12 | Нижній кріплення поручня | 3205-8202075 | 7 | 7 | 12 | |||
| 13 | Гвинт | 223077 | 38 | 38 | 13 | |||
| 14 | Тримач заднього щитка підніжки | 4230-8202062 | 4 | 4 | 14 | |||
| 15 | Тримач переднього щитка підніжки | 4230-8202060 | 4 | 4 | 15 | |||
| 16 | Захисний щиток задньої підніжки | 4230-8202082 | 1 | 1 | 16 |
