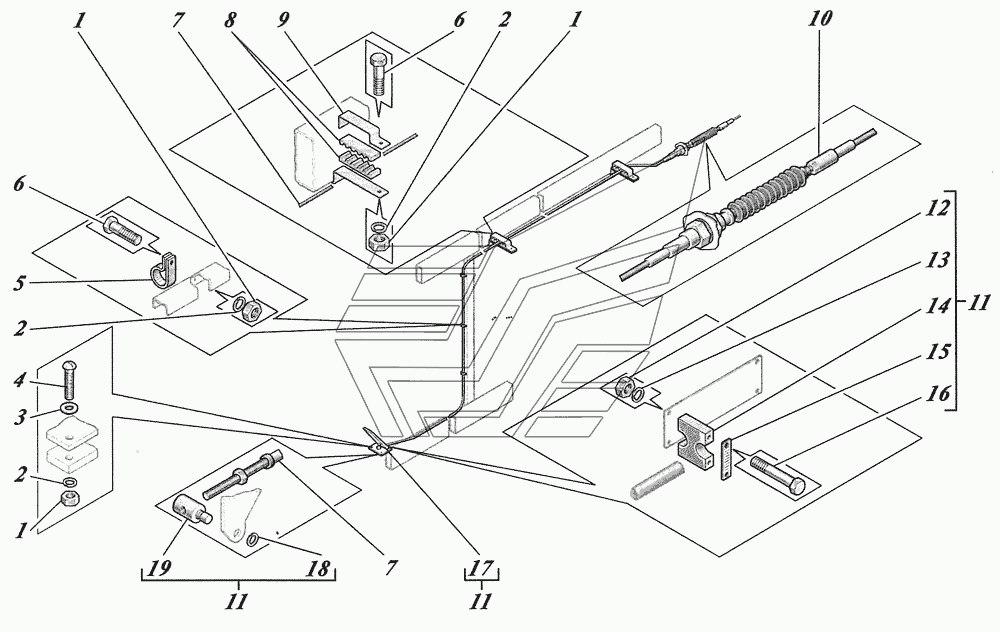

Встановлення приводу управління подачею палива 4238-1108002
100%
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
4
№
1
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
4
№
2
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
3
№
3
Назва деталі
Гвинт з напівкруглою головкою (d=М6, S=10,0, H=4,2, L=40±0,80, l0=18)
Заводський номер
220115
Кількість на модель
3
№
4
Назва деталі
Хомут
Заводський номер
397620-8120834
Кількість на модель
№
5
Назва деталі
Болт
Заводський номер
201418
Кількість на модель
№
6
Назва деталі
Трос управління подачею палива
Заводський номер
141.1108432-09-60
Кількість на модель
1
№
7
Назва деталі
Ущільнювач трубопроводів
Заводський номер
3205-3552011
Кількість на модель
№
8
Назва деталі
Кронштейн для кріплення трубок
Заводський номер
3205-3552134
Кількість на модель
№
9
Назва деталі
Шарнірний наконечник у зборі
Заводський номер
21-1712155
Кількість на модель
1
№
10
Назва деталі
Тросовий привід управління подачею палива
Заводський номер
141.1108008-301
Кількість на модель
1
№
11
Назва деталі
Гайка МDIN936х12, 1
Заводський номер
Гайка
Кількість на модель
2
№
12
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
2
№
13
Назва деталі
Колодка
Заводський номер
Колодка
Кількість на модель
1
№
14
Назва деталі
Планка
Заводський номер
Планка
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
Болт
Кількість на модель
2
№
16
Назва деталі
Педаль
Заводський номер
14.1108138
Кількість на модель
1
№
17
Назва деталі
Наконечник
Заводський номер
Наконечник
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 250508 | 4 | 4 | 1 | |||
| 2 | Диск | 252134 | 4 | 4 | 2 | |||
| 3 | Диск | 252004 | 3 | 3 | 3 | |||
| 4 | Гвинт з напівкруглою головкою (d=М6, S=10,0, H=4,2, L=40±0,80, l0=18) | 220115 | 3 | 3 | 4 | |||
| 5 | Хомут | 397620-8120834 | 5 | |||||
| 6 | Болт | 201418 | 6 | |||||
| 7 | Трос управління подачею палива | 141.1108432-09-60 | 1 | 1 | 7 | |||
| 8 | Ущільнювач трубопроводів | 3205-3552011 | 8 | |||||
| 9 | Кронштейн для кріплення трубок | 3205-3552134 | 9 | |||||
| 10 | Шарнірний наконечник у зборі | 21-1712155 | 1 | 1 | 10 | |||
| 11 | Тросовий привід управління подачею палива | 141.1108008-301 | 1 | 1 | 11 | |||
| 12 | Гайка МDIN936х12, 1 | Гайка | 2 | 2 | 12 | |||
| 13 | Диск | Шайба | 2 | 2 | 13 | |||
| 14 | Колодка | Колодка | 1 | 1 | 14 | |||
| 15 | Планка | Планка | 1 | 1 | 15 | |||
| 16 | гвинт | Болт | 2 | 2 | 16 | |||
| 17 | Педаль | 14.1108138 | 1 | 1 | 17 | |||
| 19 | Наконечник | Наконечник | 1 | 1 | 19 |
