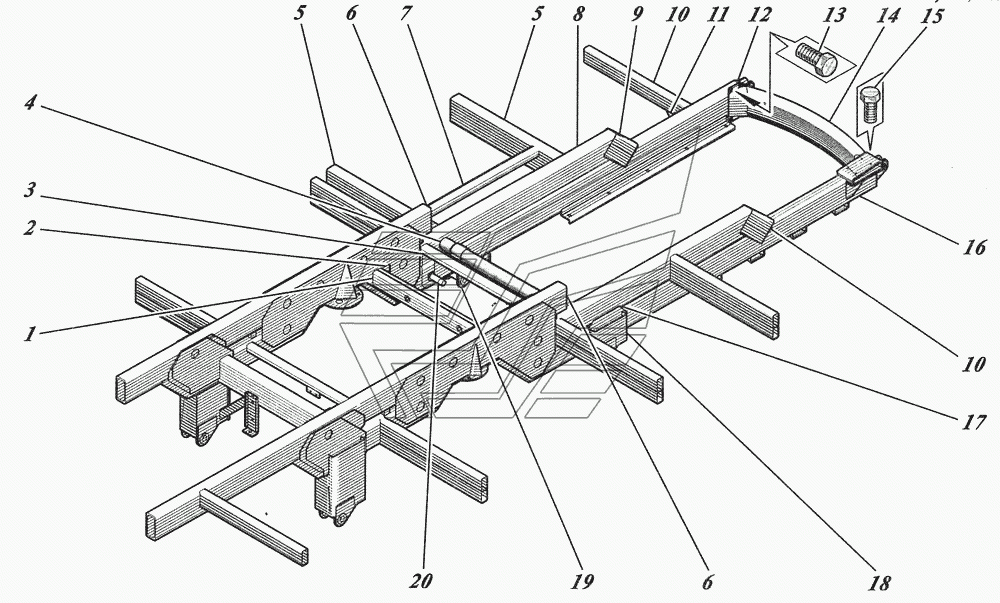

Каркас основи
100%
Назва деталі
Балка кріплення амортизаторів із підсилювачем задньої підвіски
Заводський номер
4230-2915500
Кількість на модель
1
№
1
Назва деталі
Задній кронштейн кріплення балки амортизаторів
Заводський номер
3205-5101174
Кількість на модель
2
№
2
Назва деталі
Труба поперечини
Заводський номер
4230-5101234
Кількість на модель
1
№
3
Назва деталі
Поперечина №5
Заводський номер
4238-5101150
Кількість на модель
1
№
4
Назва деталі
Консоль
Заводський номер
4230-5101200
Кількість на модель
2
№
5
Назва деталі
Заглушка
Заводський номер
4238-01-5101262
Кількість на модель
2
№
6
Назва деталі
Труба кріплення задньої підніжки
Заводський номер
4230-5101232
Кількість на модель
1
№
7
Назва деталі
Лонжерон
Заводський номер
4238-01-5101034
Кількість на модель
2
№
8
Назва деталі
Похил заднього лонжерона
Заводський номер
4230-5101070
Кількість на модель
2
№
9
Назва деталі
Задня консоль
Заводський номер
4238-5101236
Кількість на модель
1
№
10
Назва деталі
Косинка
Заводський номер
4238-5101296
Кількість на модель
1
№
11
Назва деталі
ПРАВИЙ ЗАДНІЙ ЛОНЖЕРОН
Заводський номер
4238-01-5101020
Кількість на модель
1
№
12
Назва деталі
Болт M12х20
Заводський номер
201536
Кількість на модель
8
№
13
Назва деталі
Задня поперечина
Заводський номер
4238-5101290
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
201497
Кількість на модель
4
№
15
Назва деталі
Задній лівий лонжерон
Заводський номер
4238-01-5101022
Кількість на модель
1
№
16
Назва деталі
Підсилювач лонжерона
Заводський номер
4238-01-5101096
Кількість на модель
2
№
17
Назва деталі
Кронштейн задньої ресори, лівий
Заводський номер
4238-01-5101091
Кількість на модель
1
№
18
Назва деталі
Правий кронштейн задньої ресори
Заводський номер
4238-01-5101090
Кількість на модель
1
№
19
Назва деталі
Задня вісь стабілізатора
Заводський номер
4238-01-5101256
Кількість на модель
2
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Балка кріплення амортизаторів із підсилювачем задньої підвіски | 4230-2915500 | 1 | 1 | 1 | |||
| 2 | Задній кронштейн кріплення балки амортизаторів | 3205-5101174 | 2 | 2 | 2 | |||
| 3 | Труба поперечини | 4230-5101234 | 1 | 1 | 3 | |||
| 4 | Поперечина №5 | 4238-5101150 | 1 | 1 | 4 | |||
| 5 | Консоль | 4230-5101200 | 2 | 2 | 5 | |||
| 6 | Заглушка | 4238-01-5101262 | 2 | 2 | 6 | |||
| 7 | Труба кріплення задньої підніжки | 4230-5101232 | 1 | 1 | 7 | |||
| 8 | Лонжерон | 4238-01-5101034 | 2 | 2 | 8 | |||
| 9 | Похил заднього лонжерона | 4230-5101070 | 2 | 2 | 9 | |||
| 10 | Задня консоль | 4238-5101236 | 1 | 1 | 10 | |||
| 11 | Косинка | 4238-5101296 | 1 | 1 | 11 | |||
| 12 | ПРАВИЙ ЗАДНІЙ ЛОНЖЕРОН | 4238-01-5101020 | 1 | 1 | 12 | |||
| 13 | Болт M12х20 | 201536 | 8 | 8 | 13 | |||
| 14 | Задня поперечина | 4238-5101290 | 1 | 1 | 14 | |||
| 15 | Болт | 201497 | 4 | 4 | 15 | |||
| 16 | Задній лівий лонжерон | 4238-01-5101022 | 1 | 1 | 16 | |||
| 17 | Підсилювач лонжерона | 4238-01-5101096 | 2 | 2 | 17 | |||
| 18 | Кронштейн задньої ресори, лівий | 4238-01-5101091 | 1 | 1 | 18 | |||
| 19 | Правий кронштейн задньої ресори | 4238-01-5101090 | 1 | 1 | 19 | |||
| 20 | Задня вісь стабілізатора | 4238-01-5101256 | 2 | 2 | 20 |
