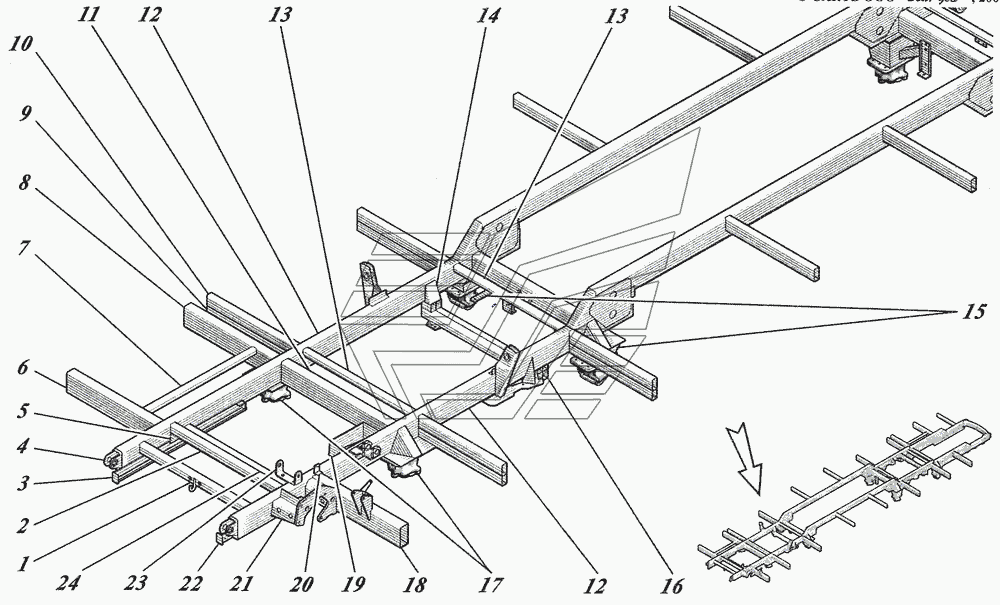

Каркас основи
100%
Назва деталі
Поперечина з гачком
Заводський номер
4230-3105080-20
Кількість на модель
1
№
1
Назва деталі
Поперечина
Заводський номер
4238-5101204
Кількість на модель
1
№
2
Назва деталі
Права напрямна рейка з упорами
Заводський номер
4230-3105025-20
Кількість на модель
1
№
3
Назва деталі
Кронштейн буксирної вушки
Заводський номер
4230-2806018
Кількість на модель
2
№
4
Назва деталі
Косинка
Заводський номер
4238-5101296
Кількість на модель
2
№
5
Назва деталі
Передня консоль
Заводський номер
4230-5101198
Кількість на модель
1
№
6
Назва деталі
Труба кріплення передньої підніжки
Заводський номер
4230-5101230
Кількість на модель
1
№
7
Назва деталі
Консоль
Заводський номер
4230-5101200
Кількість на модель
1
№
8
Назва деталі
Нижня труба консолі
Заводський номер
4230-5101210
Кількість на модель
4
№
9
Назва деталі
Верхня труба консолі
Заводський номер
4238-5101202
Кількість на модель
4
№
10
Назва деталі
Поперечина №5
Заводський номер
4230-5101146
Кількість на модель
1
№
11
Назва деталі
Лонжерон
Заводський номер
4238-5101032
Кількість на модель
2
№
12
Назва деталі
Труба поперечини
Заводський номер
4230-5101234
Кількість на модель
2
№
13
Назва деталі
Похил балки
Заводський номер
4230-2906100
Кількість на модель
2
№
14
Назва деталі
Накладка заднього кронштейна передньої ресори
Заводський номер
4238-5101064
Кількість на модель
2
№
15
Назва деталі
Балка кріплення торсіона передньої підвіски у зборі
Заводський номер
4230-2906102
Кількість на модель
1
№
16
Назва деталі
Регулювання переднього кронштейна передньої ресори
Заводський номер
4238-5101060
Кількість на модель
2
№
17
Назва деталі
Передня ліва консоль у зборі
Заводський номер
4230-5101186
Кількість на модель
2
№
18
Назва деталі
Кронштейн для кріплення гальмівного крана
Заводський номер
4230-3514150
Кількість на модель
1
№
19
Назва деталі
Кронштейн відтяжної пружини
Заводський номер
3205-3504032-10
Кількість на модель
1
№
20
Назва деталі
Кронштейн рульового механізму
Заводський номер
3205-3403016-01
Кількість на модель
1
№
21
Назва деталі
Ліва напрямна планка з упорами
Заводський номер
4230-3105027-20
Кількість на модель
1
№
22
Назва деталі
Кронштейн для кріплення педалі
Заводський номер
4230-3504050
Кількість на модель
1
№
23
Назва деталі
Обмежувач
Заводський номер
4230-3105200
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина з гачком | 4230-3105080-20 | 1 | 1 | 1 | |||
| 2 | Поперечина | 4238-5101204 | 1 | 1 | 2 | |||
| 3 | Права напрямна рейка з упорами | 4230-3105025-20 | 1 | 1 | 3 | |||
| 4 | Кронштейн буксирної вушки | 4230-2806018 | 2 | 2 | 4 | |||
| 5 | Косинка | 4238-5101296 | 2 | 2 | 5 | |||
| 6 | Передня консоль | 4230-5101198 | 1 | 1 | 6 | |||
| 7 | Труба кріплення передньої підніжки | 4230-5101230 | 1 | 1 | 7 | |||
| 8 | Консоль | 4230-5101200 | 1 | 1 | 8 | |||
| 9 | Нижня труба консолі | 4230-5101210 | 4 | 4 | 9 | |||
| 10 | Верхня труба консолі | 4238-5101202 | 4 | 4 | 10 | |||
| 11 | Поперечина №5 | 4230-5101146 | 1 | 1 | 11 | |||
| 12 | Лонжерон | 4238-5101032 | 2 | 2 | 12 | |||
| 13 | Труба поперечини | 4230-5101234 | 2 | 2 | 13 | |||
| 14 | Похил балки | 4230-2906100 | 2 | 2 | 14 | |||
| 15 | Накладка заднього кронштейна передньої ресори | 4238-5101064 | 2 | 2 | 15 | |||
| 16 | Балка кріплення торсіона передньої підвіски у зборі | 4230-2906102 | 1 | 1 | 16 | |||
| 17 | Регулювання переднього кронштейна передньої ресори | 4238-5101060 | 2 | 2 | 17 | |||
| 18 | Передня ліва консоль у зборі | 4230-5101186 | 2 | 2 | 18 | |||
| 19 | Кронштейн для кріплення гальмівного крана | 4230-3514150 | 1 | 1 | 19 | |||
| 20 | Кронштейн відтяжної пружини | 3205-3504032-10 | 1 | 1 | 20 | |||
| 21 | Кронштейн рульового механізму | 3205-3403016-01 | 1 | 1 | 21 | |||
| 22 | Ліва напрямна планка з упорами | 4230-3105027-20 | 1 | 1 | 22 | |||
| 23 | Кронштейн для кріплення педалі | 4230-3504050 | 1 | 1 | 23 | |||
| 24 | Обмежувач | 4230-3105200 | 1 | 1 | 24 |
