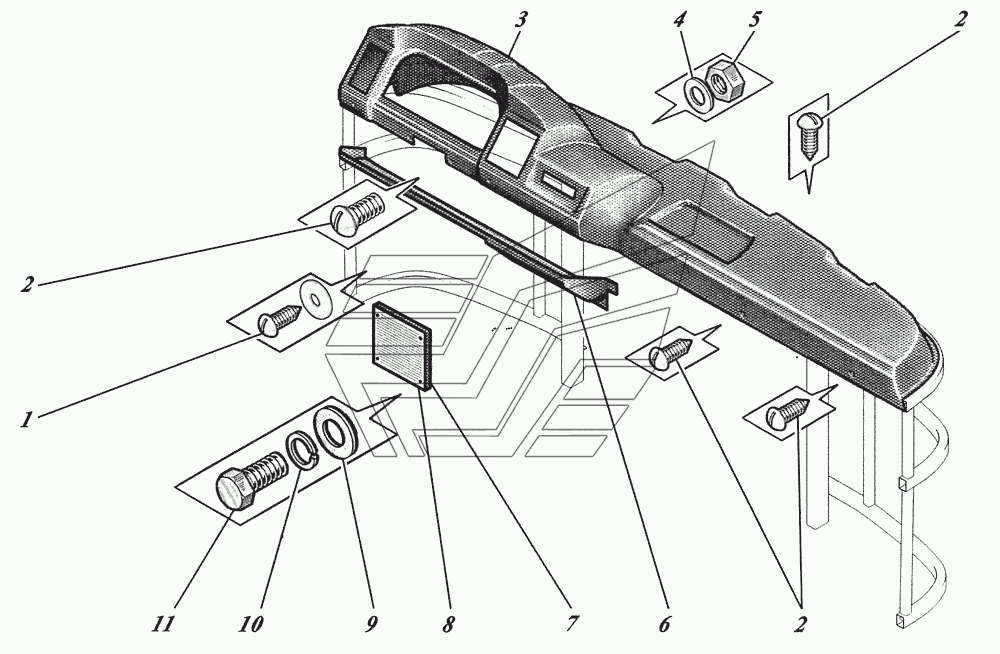

Встановлення панелі приладів 4235-5325002
100%
Назва деталі
Гвинт
Заводський номер
240820
Кількість на модель
10
№
1
Назва деталі
Гвинт із напівпотайною головкою (d=М5, D=9,2, H=2,2, H1=1,25, L=16±0,25, l0=16)
Заводський номер
223040
Кількість на модель
7
№
2
Назва деталі
Верхня панель кріплення приладової панелі
Заводський номер
4230-5325022
Кількість на модель
1
№
3
Назва деталі
Верхня панель кріплення приладової панелі
Заводський номер
4230-5325022-10
Кількість на модель
1
№
3
Назва деталі
Верхня панель кріплення приладової панелі
Заводський номер
4230-5325022-20
Кількість на модель
1
№
3
Назва деталі
Верхня панель кріплення приладової панелі
Заводський номер
4230-5325022-30
Кількість на модель
1
№
3
Назва деталі
Диск 37.001.144-96 OST __NT__2__5
Заводський номер
252003-П29
Кількість на модель
14
№
4
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250464-П29
Кількість на модель
7
№
5
Назва деталі
Нижня панель кріплення приладової панелі
Заводський номер
4230-5325026
Кількість на модель
1
№
6
Назва деталі
Ущільнювач кришки люка
Заводський номер
4230-5312030
Кількість на модель
1
№
7
Назва деталі
Знімна панель
Заводський номер
4230-5301110
Кількість на модель
1
№
8
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
4
№
9
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
4
№
10
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20
Заводський номер
201420-П29
Кількість на модель
4
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гвинт | 240820 | 10 | 10 | 1 | |||
| 2 | Гвинт із напівпотайною головкою (d=М5, D=9,2, H=2,2, H1=1,25, L=16±0,25, l0=16) | 223040 | 7 | 7 | 2 | |||
| 3 | Верхня панель кріплення приладової панелі | 4230-5325022 | 1 | 1 | 3 | |||
| 3 | Верхня панель кріплення приладової панелі | 4230-5325022-10 | 1 | 1 | 3 | |||
| 3 | Верхня панель кріплення приладової панелі | 4230-5325022-20 | 1 | 1 | 3 | |||
| 3 | Верхня панель кріплення приладової панелі | 4230-5325022-30 | 1 | 1 | 3 | |||
| 4 | Диск 37.001.144-96 OST __NT__2__5 | 252003-П29 | 14 | 14 | 4 | |||
| 5 | Гайка М5-6Н ОСТ __NT__2__37.001.124-93 | 250464-П29 | 7 | 7 | 5 | |||
| 6 | Нижня панель кріплення приладової панелі | 4230-5325026 | 1 | 1 | 6 | |||
| 7 | Ущільнювач кришки люка | 4230-5312030 | 1 | 1 | 7 | |||
| 8 | Знімна панель | 4230-5301110 | 1 | 1 | 8 | |||
| 9 | Диск | 252134 | 4 | 4 | 9 | |||
| 10 | Диск | 252037 | 4 | 4 | 10 | |||
| 11 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20 | 201420-П29 | 4 | 4 | 11 |
